1.3.1 CP/CH/CL/CM/CJ串口

通讯线缆

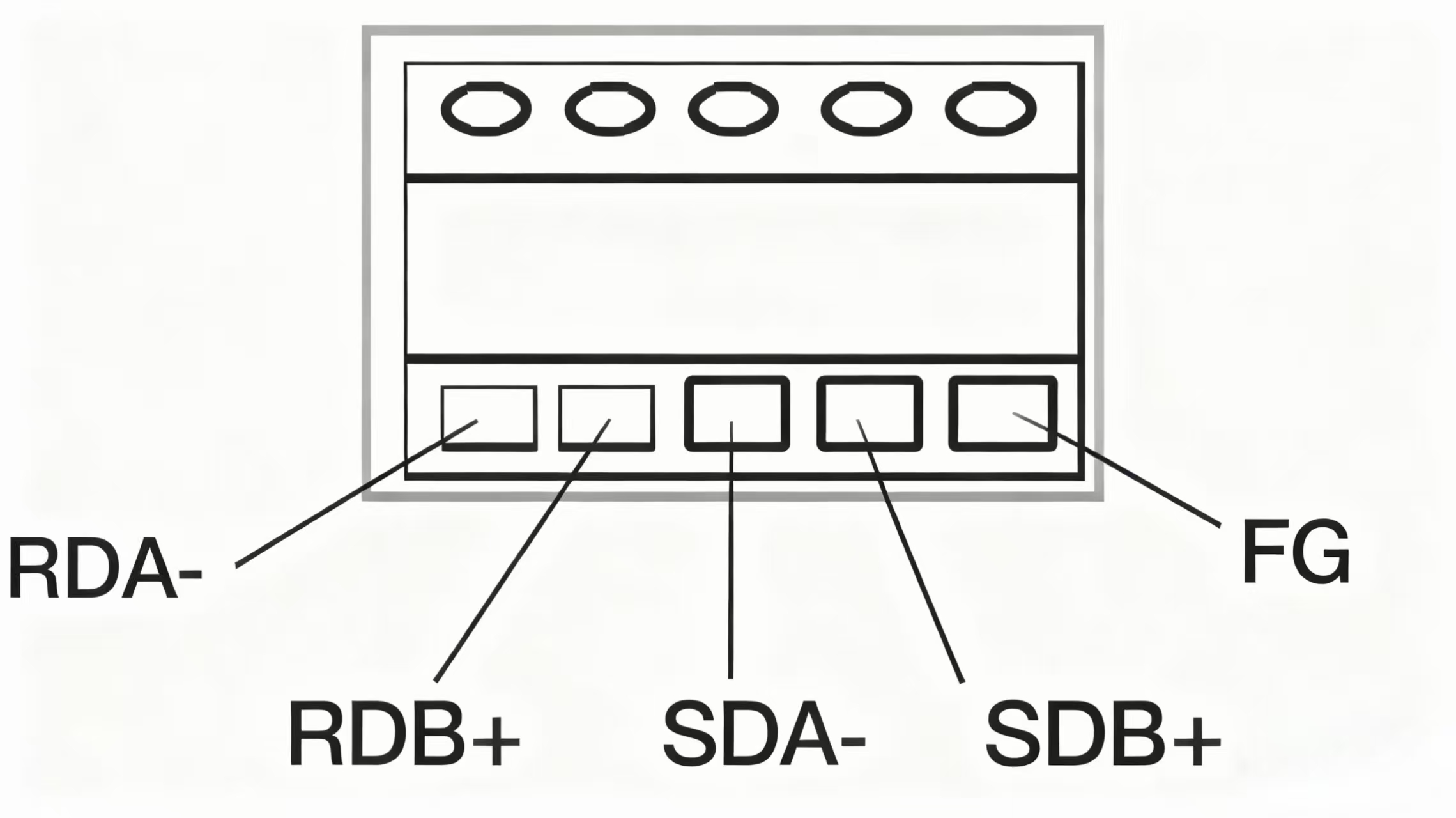

485接线方式	101系列	201系列	301系列	PLC端
	A+	A+	A+	RDB
	B-	B-	B-	RDA
	GND	GND	GND	FG

Omron 通讯扩展口默认是 RS422 设置，使用RS485 时需要更改拨码开关：2356,使RS 422 时 8 个开关全部拨到零。

232接线方式	201系列	301系列	PLC端
	RXD	2 RXD	2 SD
	TXD	3 TXD	3 RD
	GND	5 GND	9 GND
			Circuit	4 RS
				5 CS

说明： 表示两根线短接。

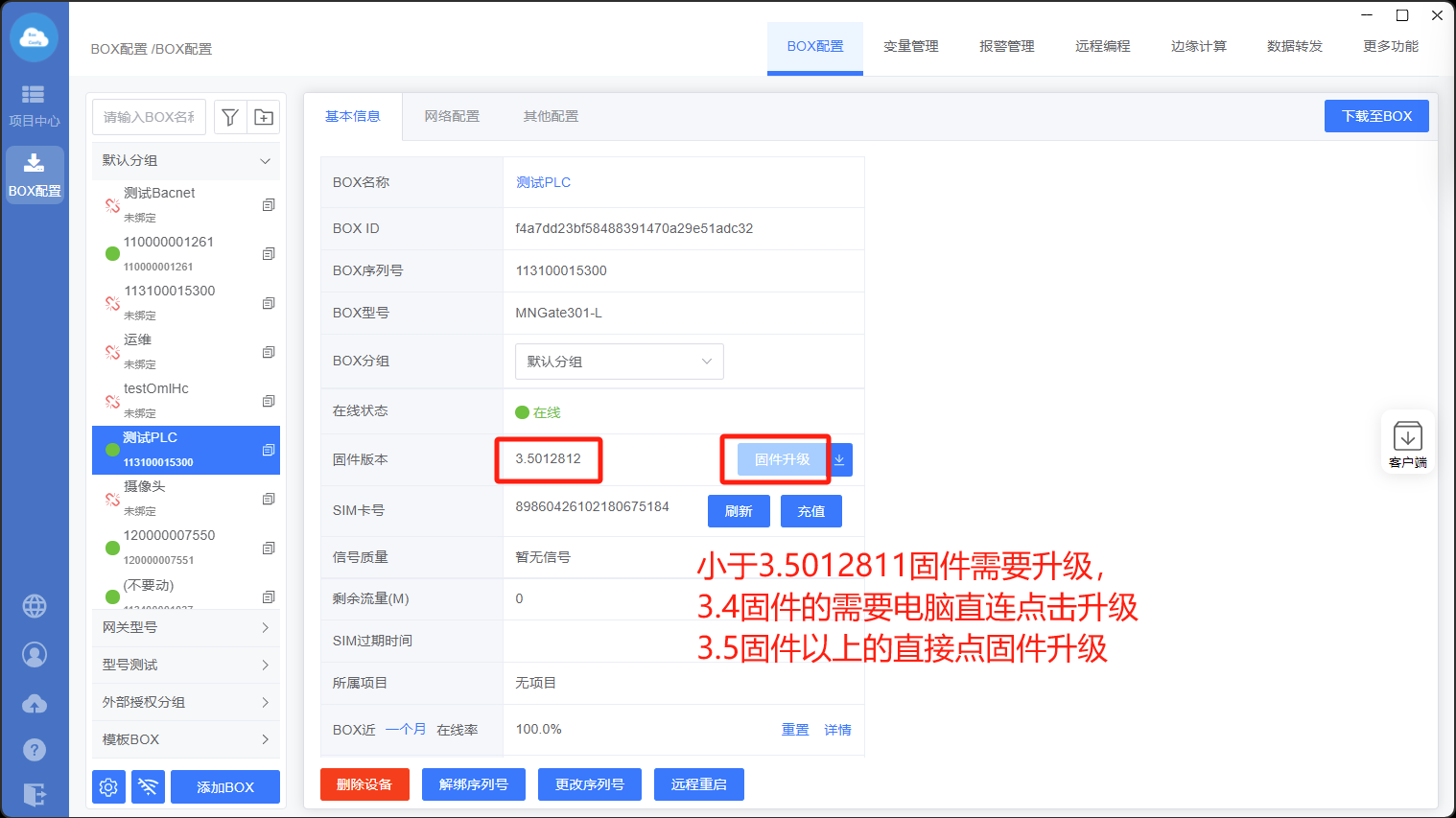

1. Box配置（主站ID不需要填写，默认即可；）

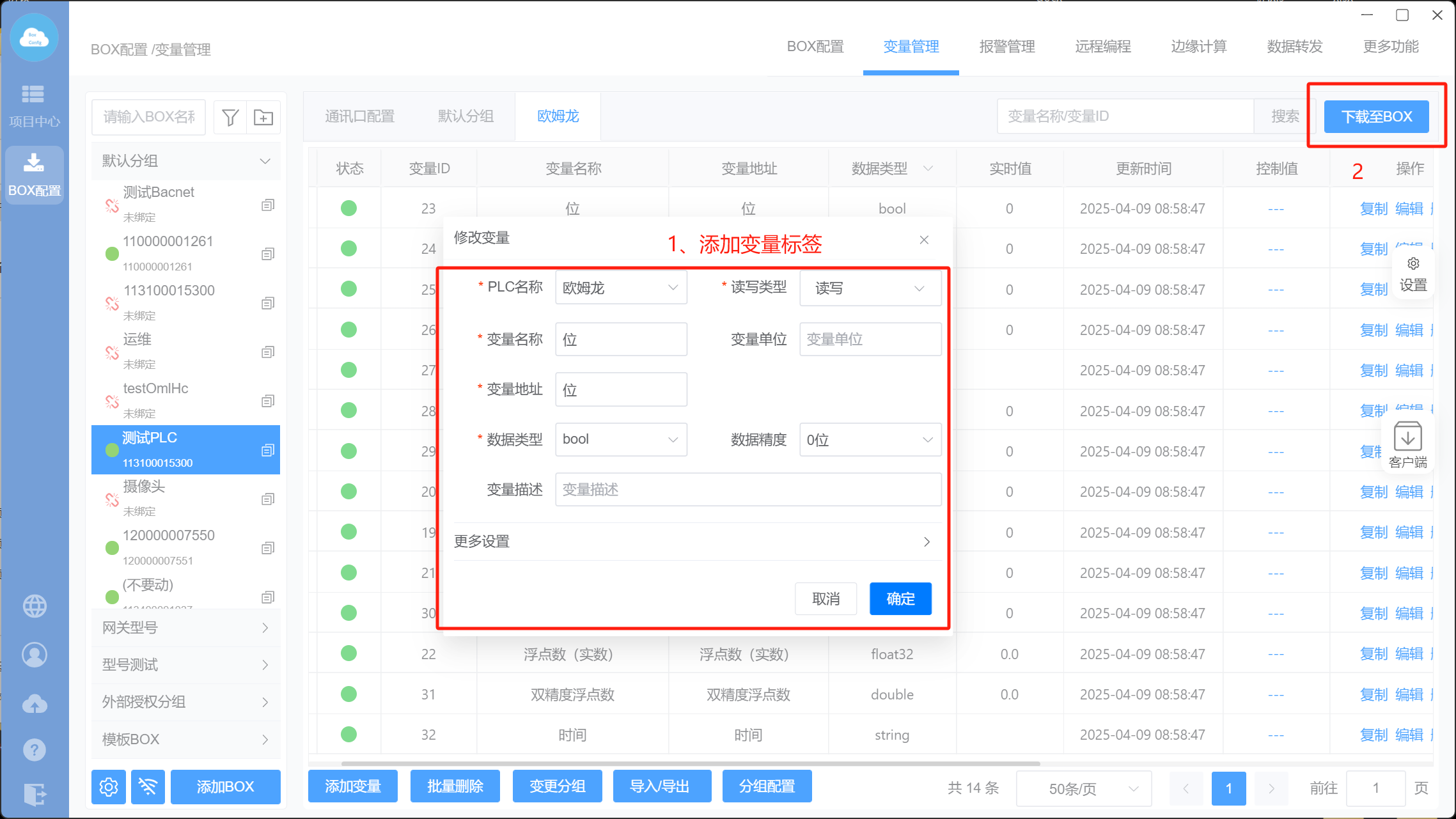

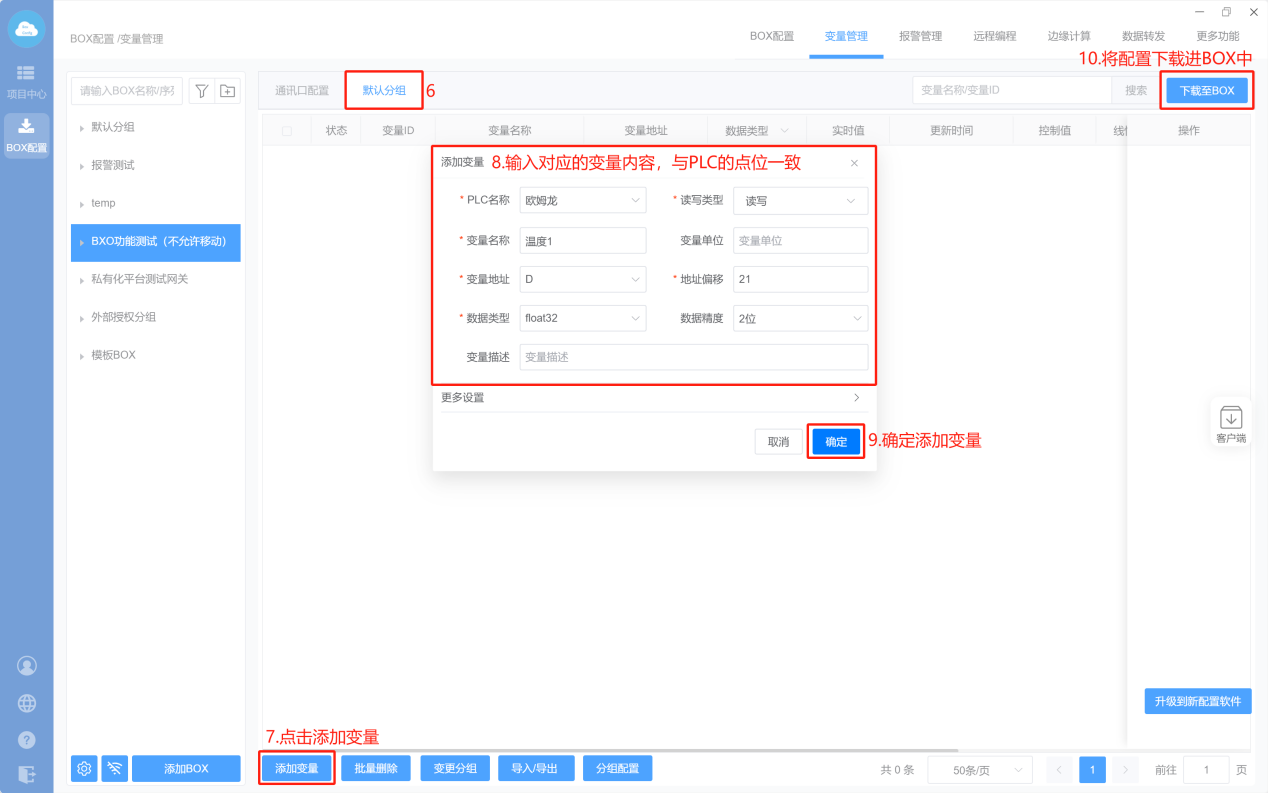

2. 添加变量

3. PLC：

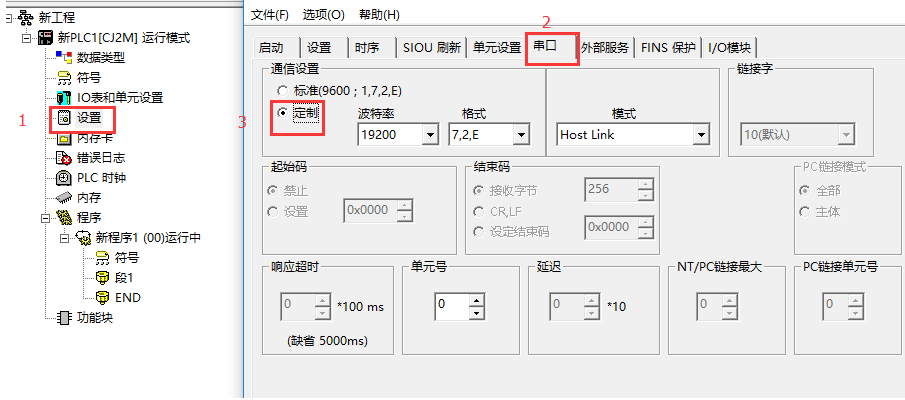

PLC自带的HostLink口或RS232扩展板一般可以通过编程软件CX-Programmer设置串口的通讯参数及通讯方式，此时一定要将通信模式设置为“Host Link”模式。

通讯参数可根据要求进行设定，建议格式设置为“19200、7、2、E”，RS232方式通讯时，单元号（即PLC地址）建议设为默认值0。如下图：

1.3.2 CP/CH/CL/CM/CJ网口

通讯线缆：普通网线

1. Box设置（注意：修改box IP，与PLC保持在同一网段且不冲突）

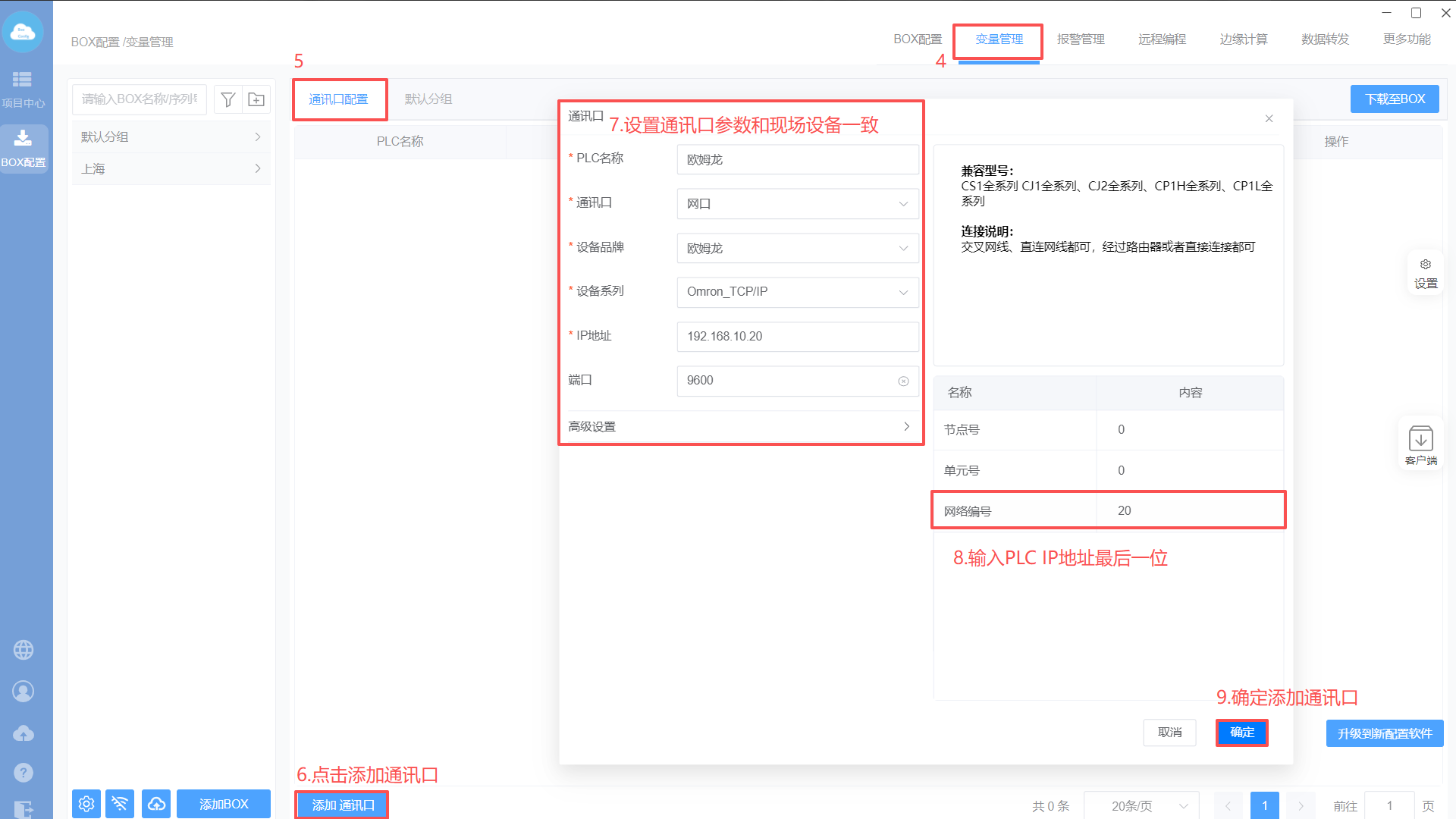

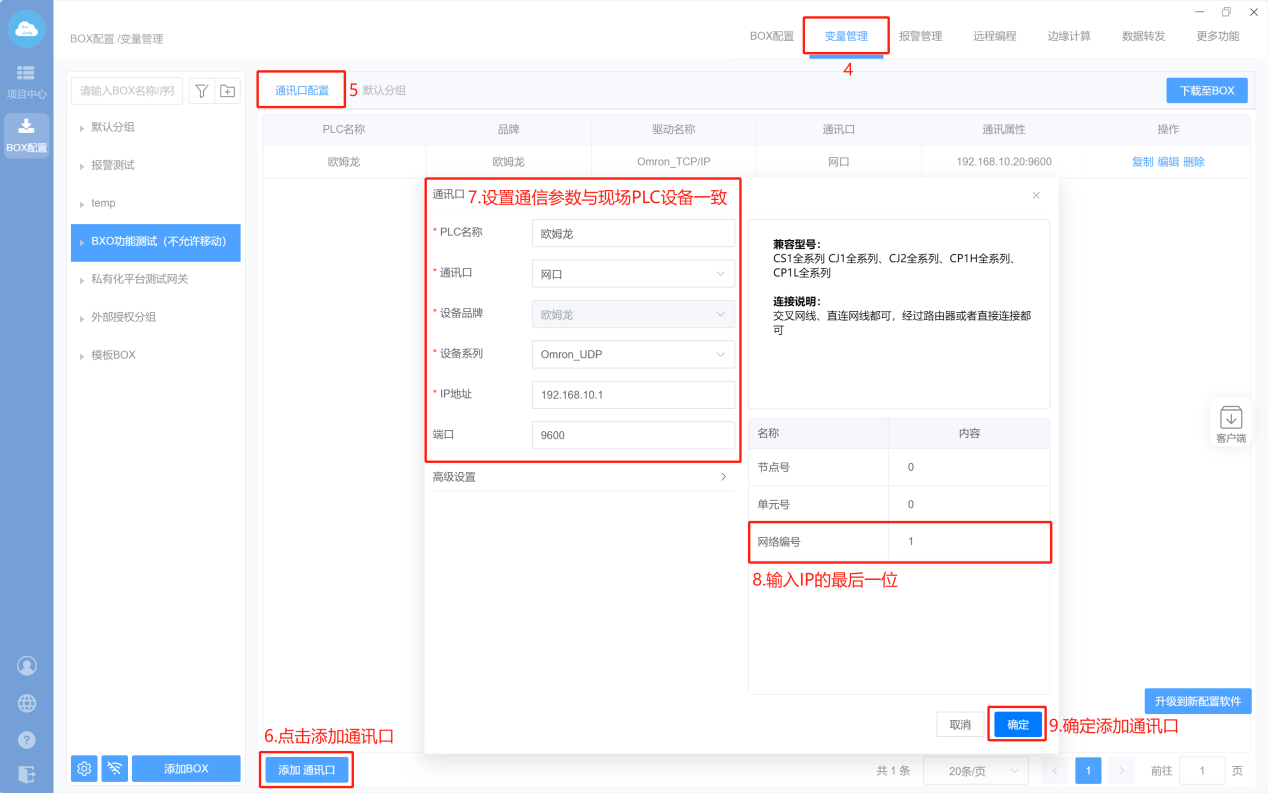

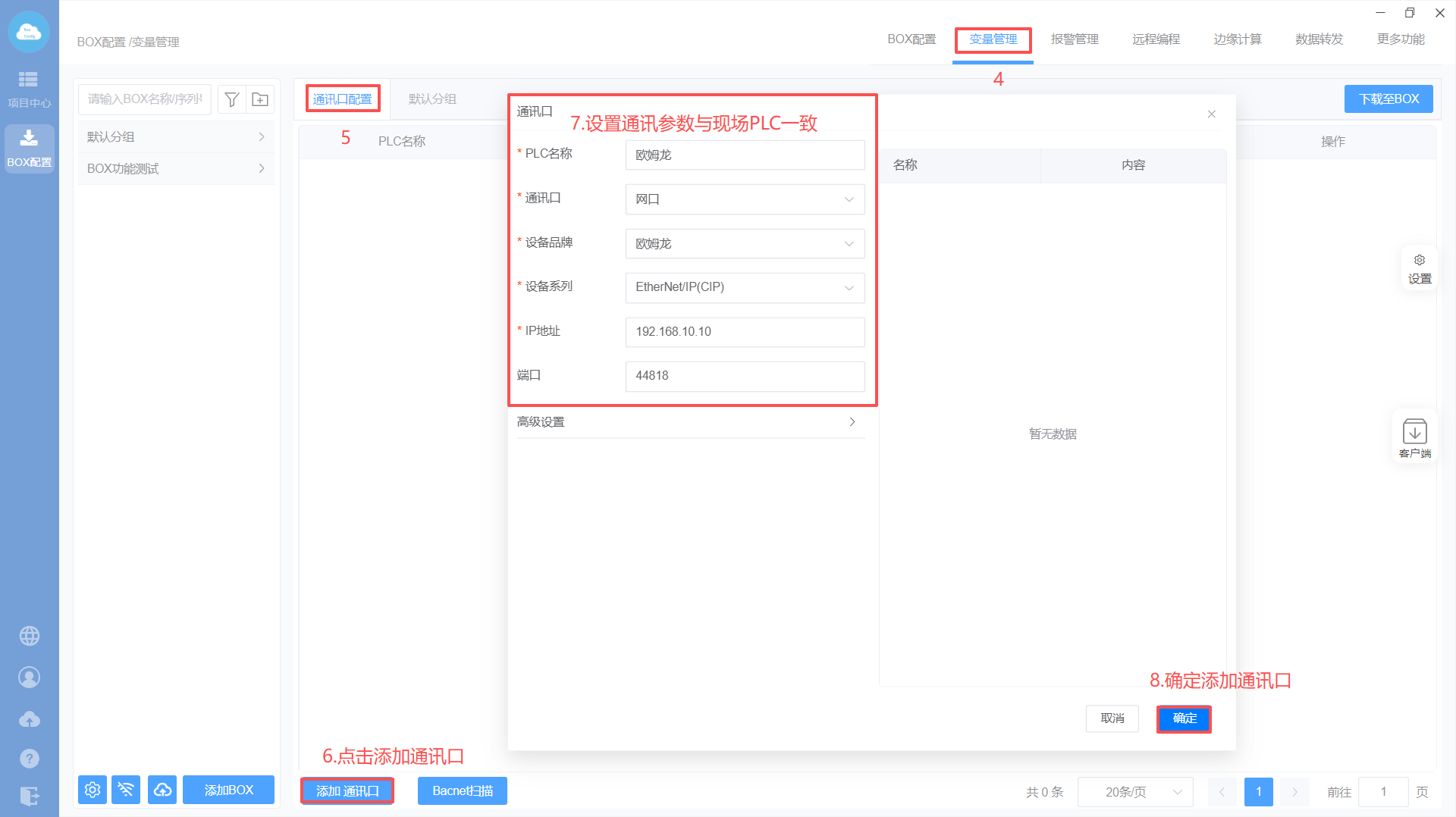

2. 添加通讯口

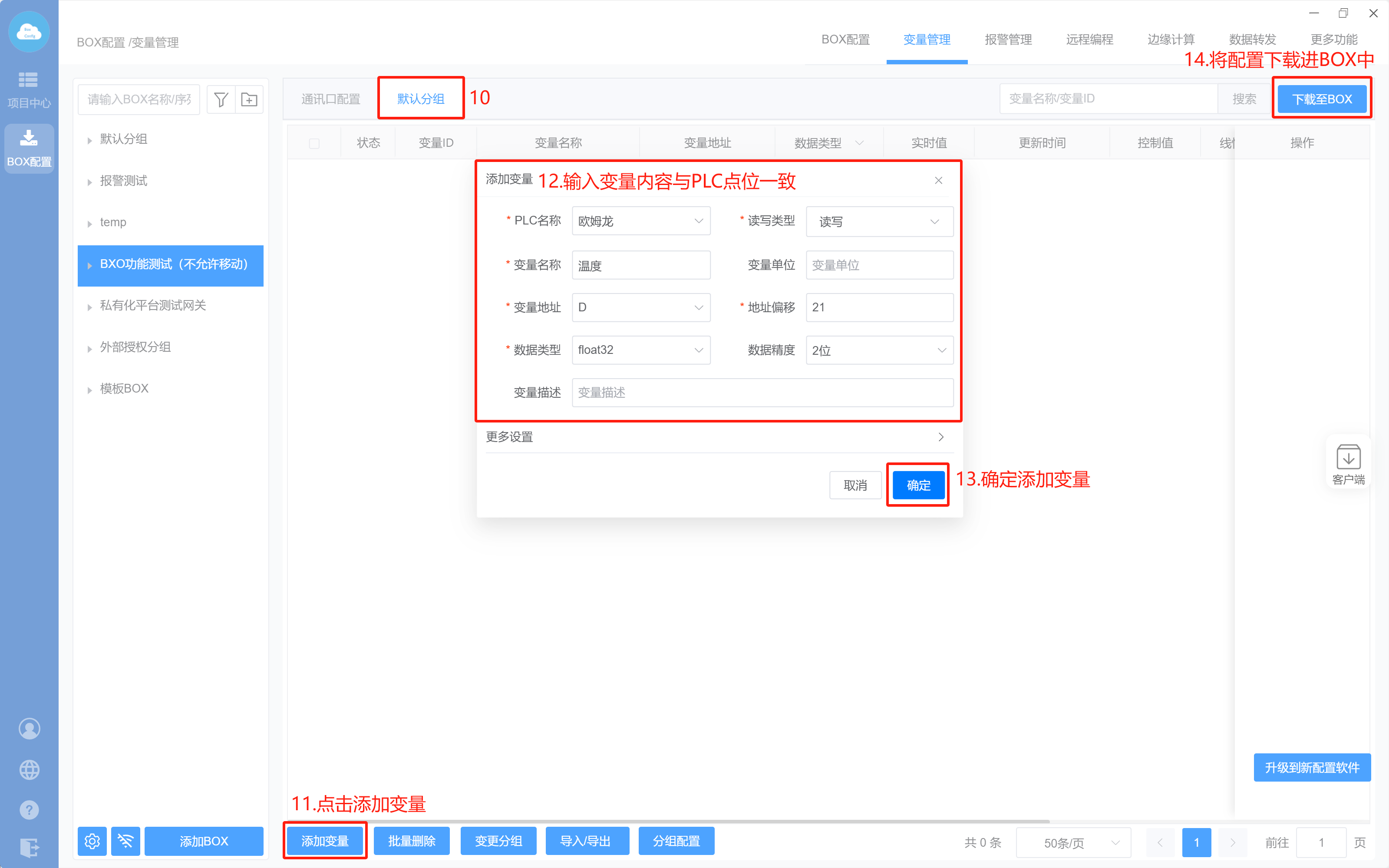

3. 添加变量

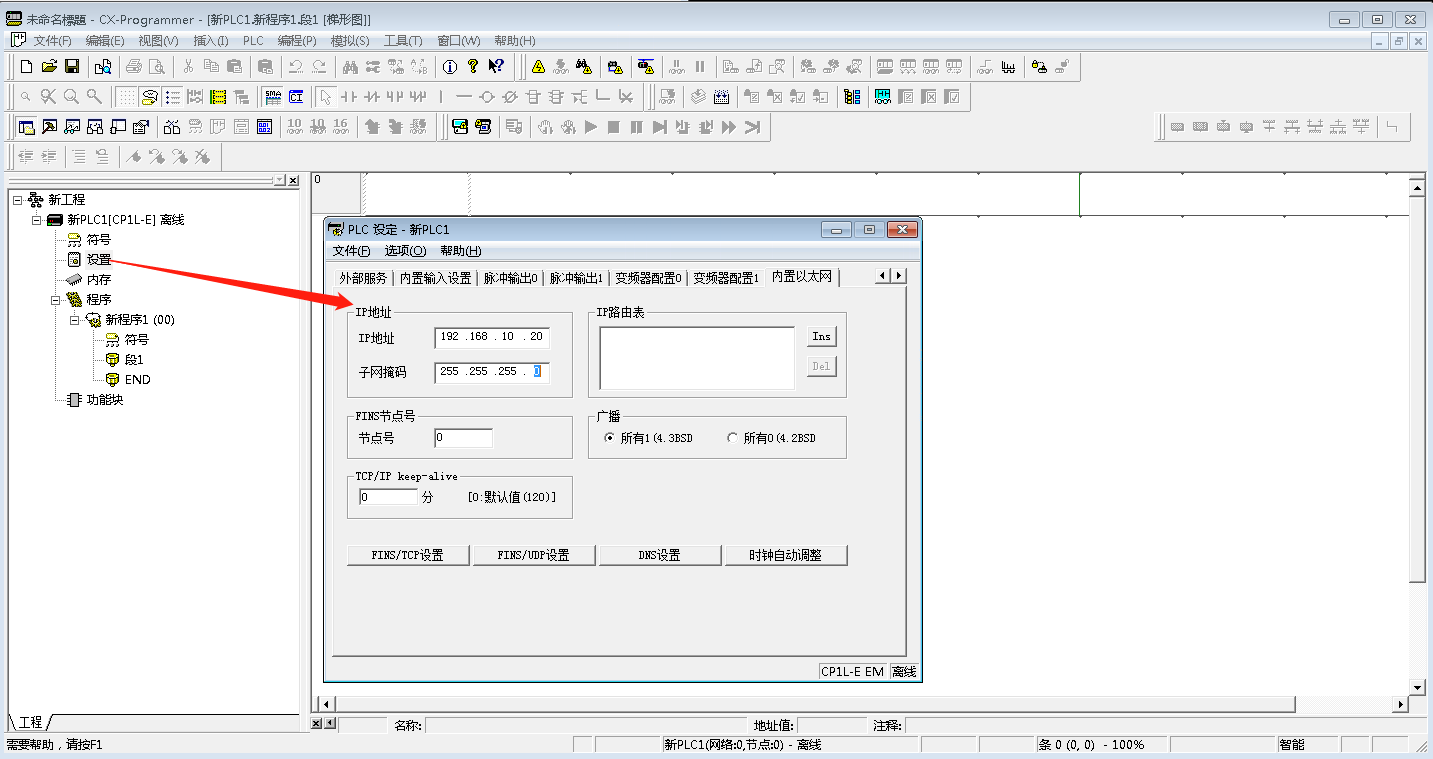

4. PLC：

1.3.3 NJ/NX网口

通讯线缆：普通网线

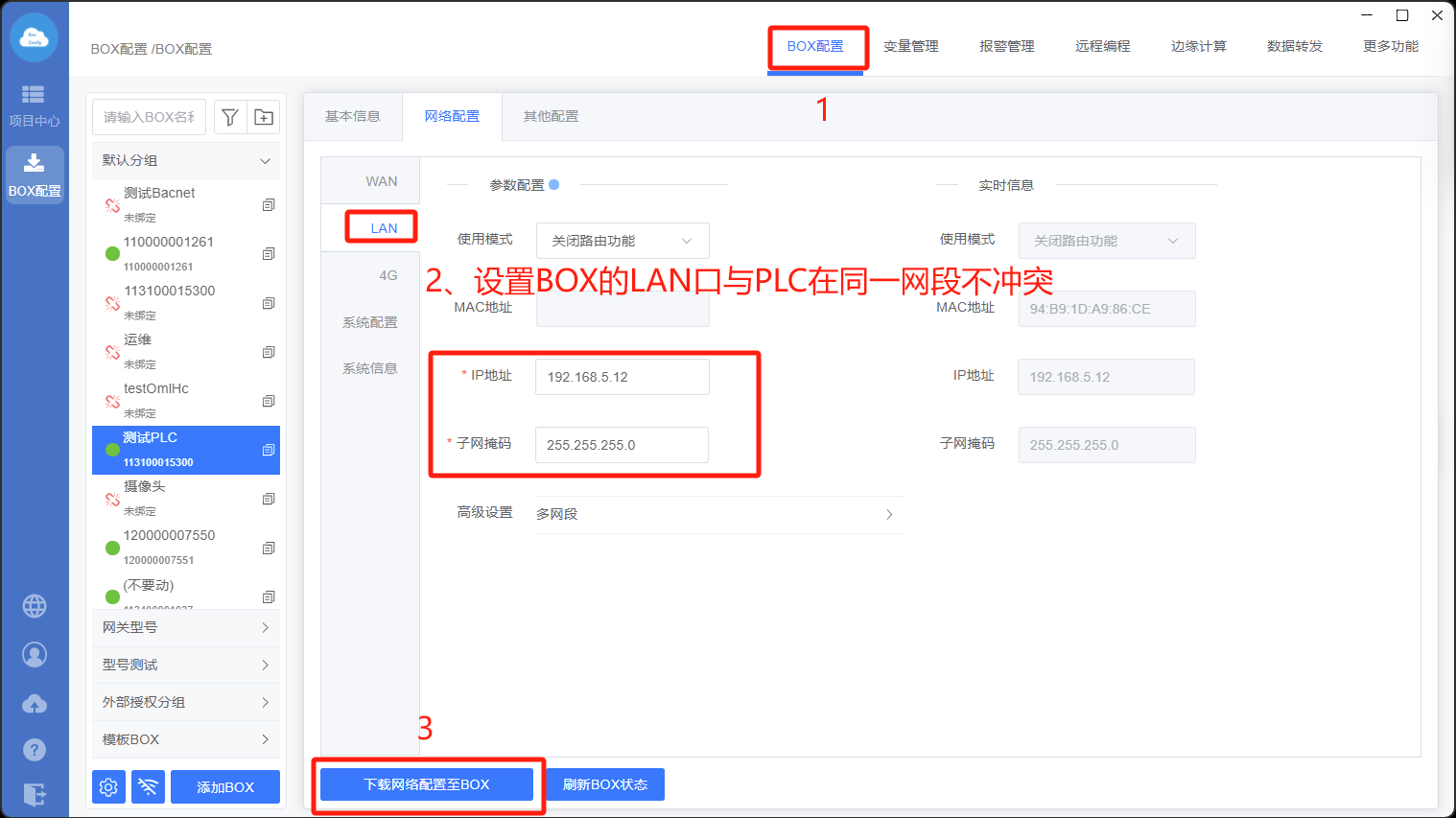

1. Box设置（注意：修改box参数，与PLC保持在同一网段）

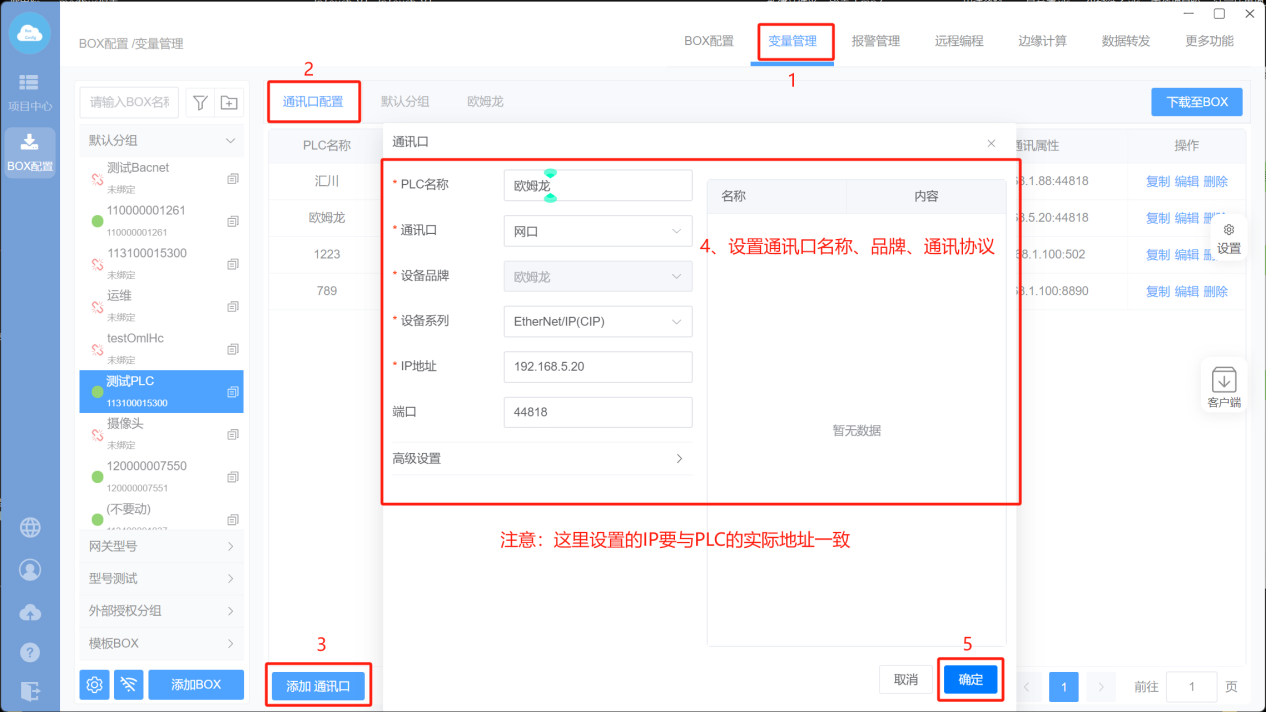

2. 添加通讯口

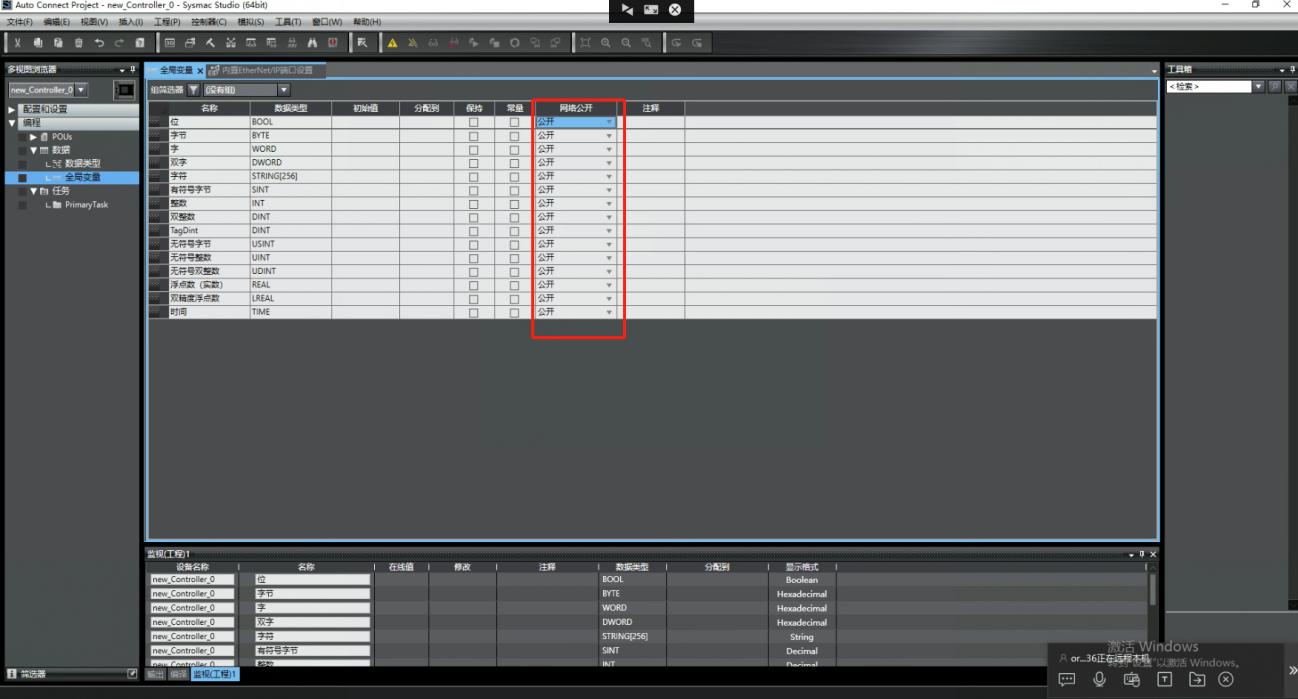

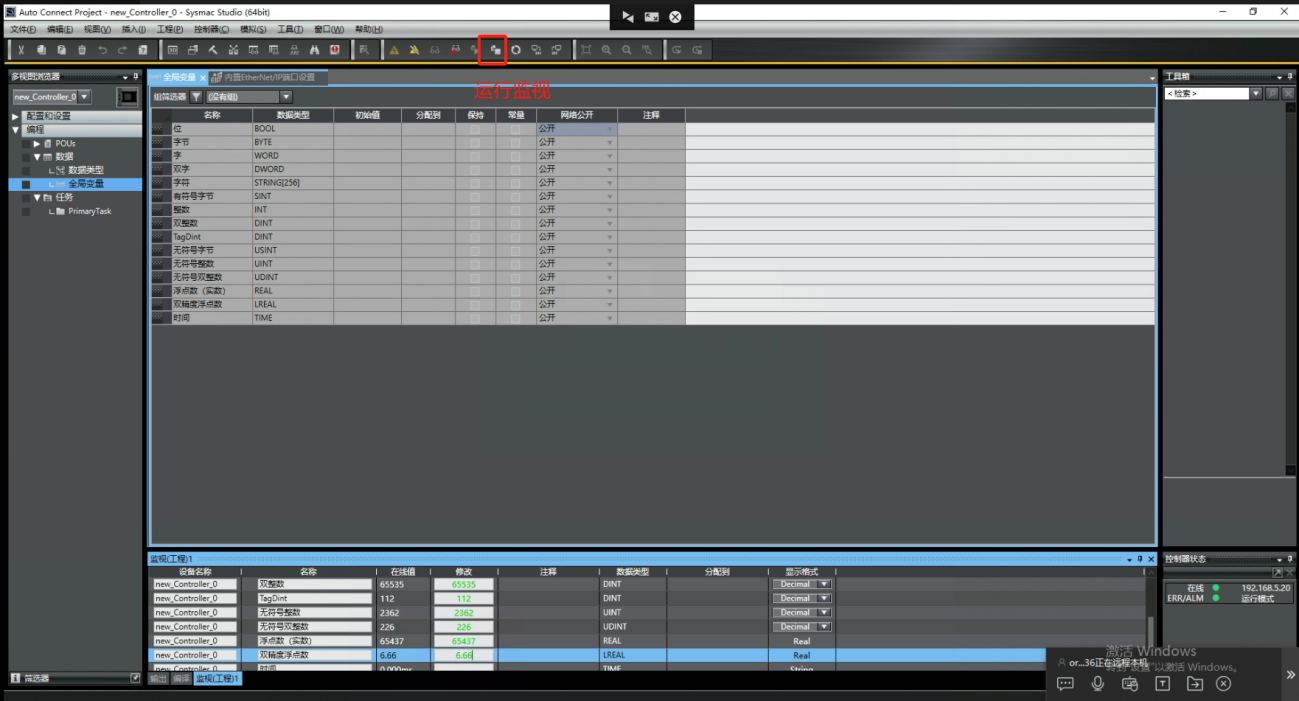

3. 添加变量

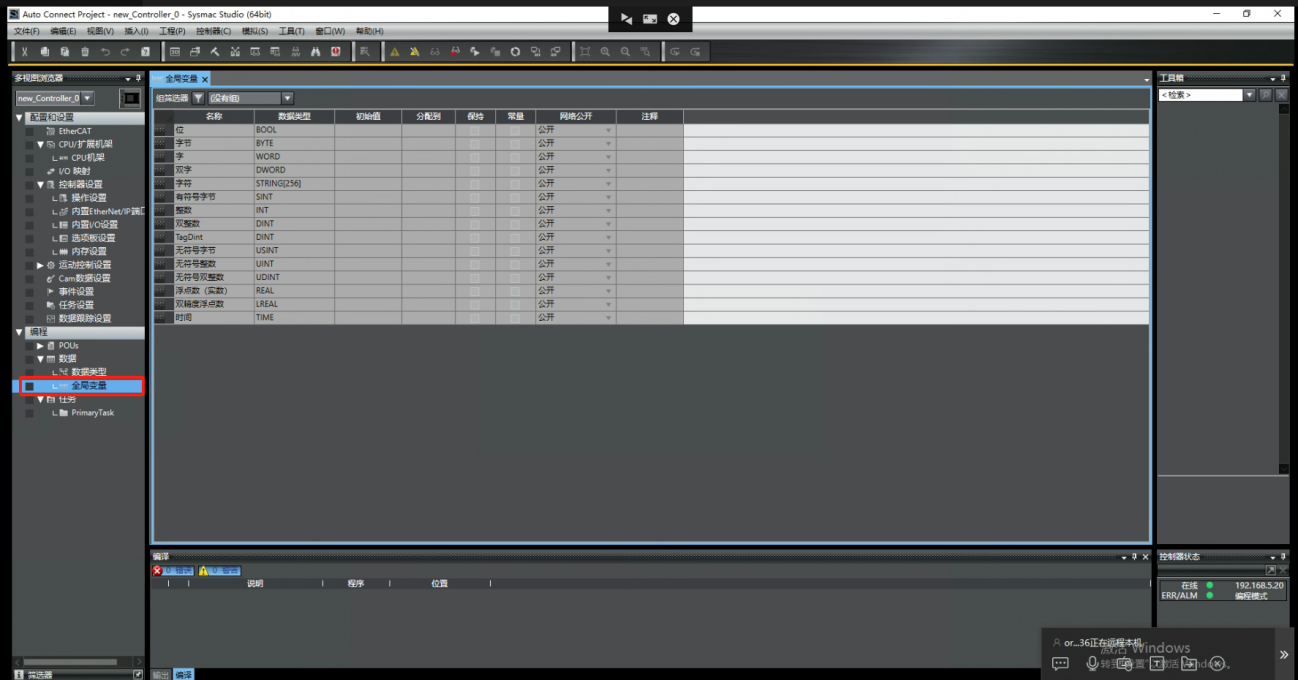

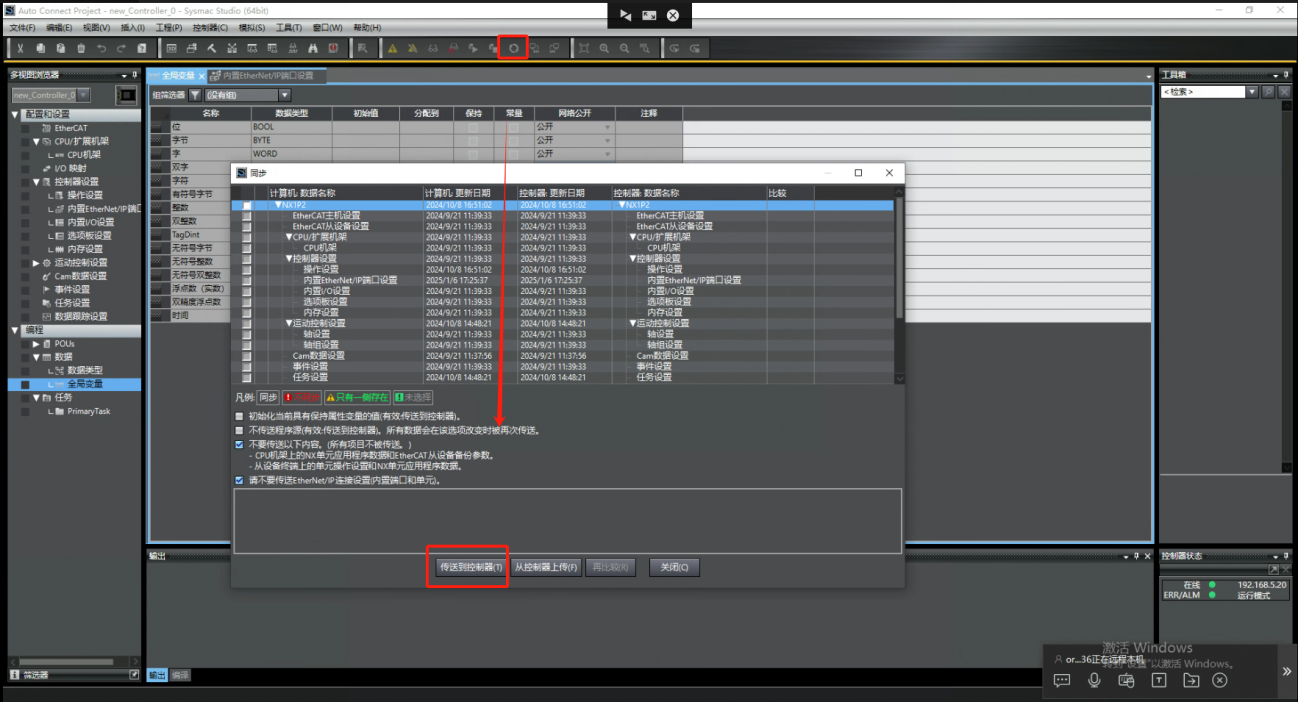

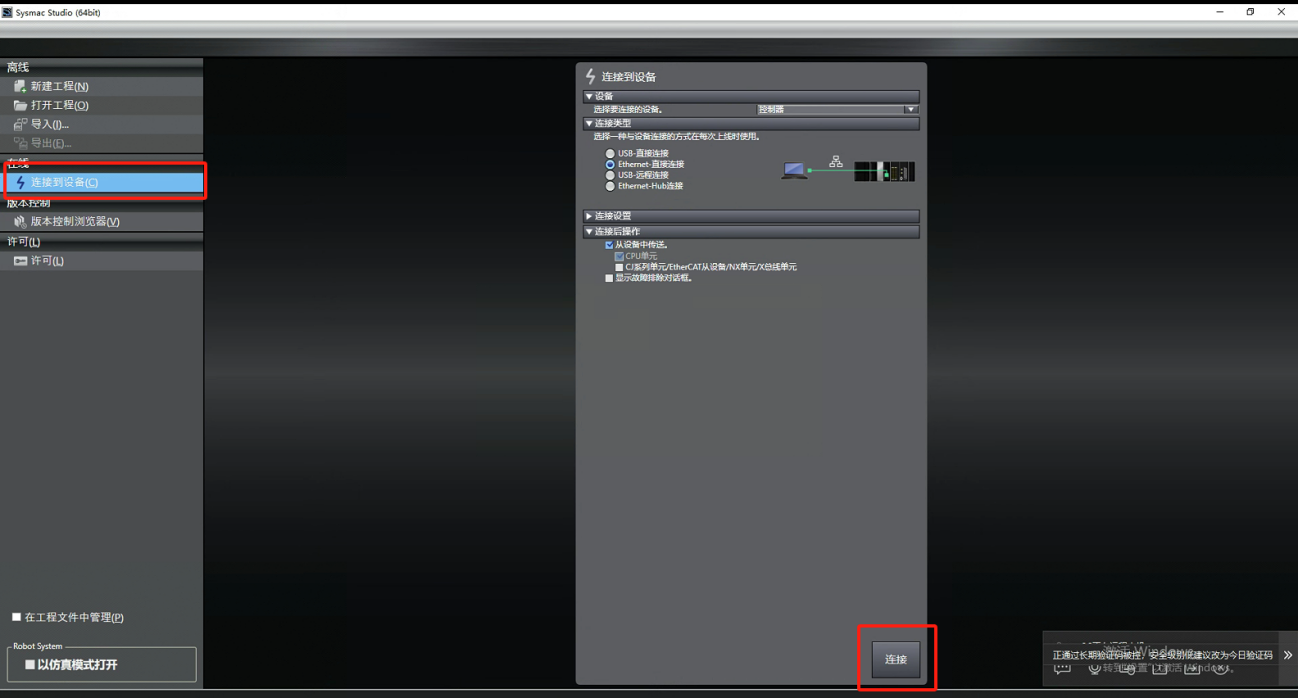

4. PLC设置

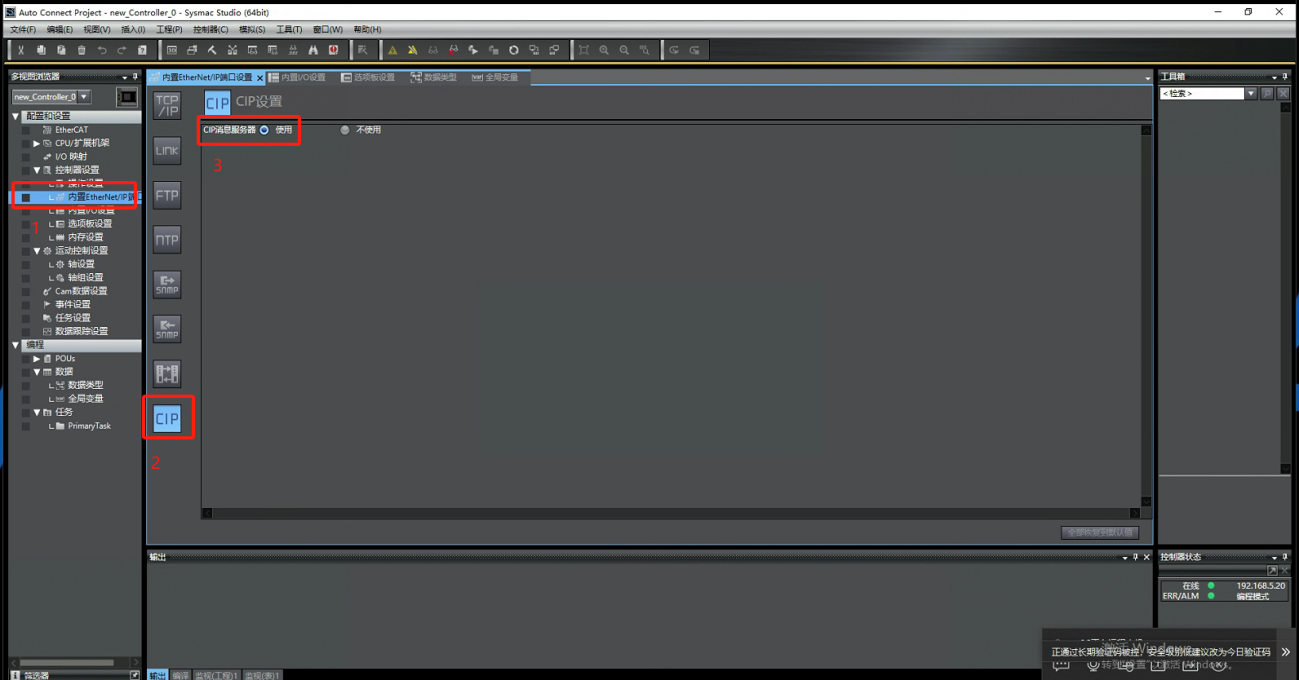

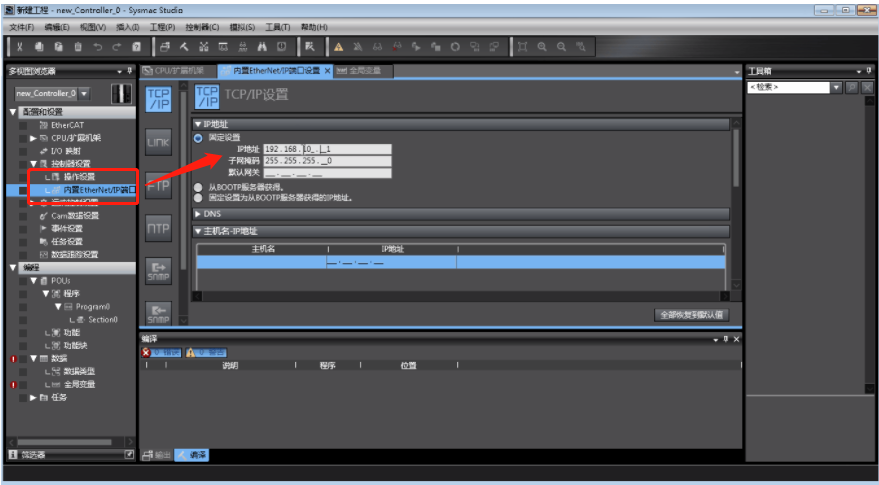

a.设置IP
