# 1.2.1 MQTT
- name: 视频播放：数据转发-MQTT
avatar: /img/logo/video.png
link: http://iotcloud.work/download/videos/BOXConfig/7.2数据转发-MQTT.mp4
textColor: '#11a8cd'
2
3
4
添加MQTT转发协议—＞设置转发基础属性—＞添加转发变量—＞发布订阅配置—＞下载至BOX

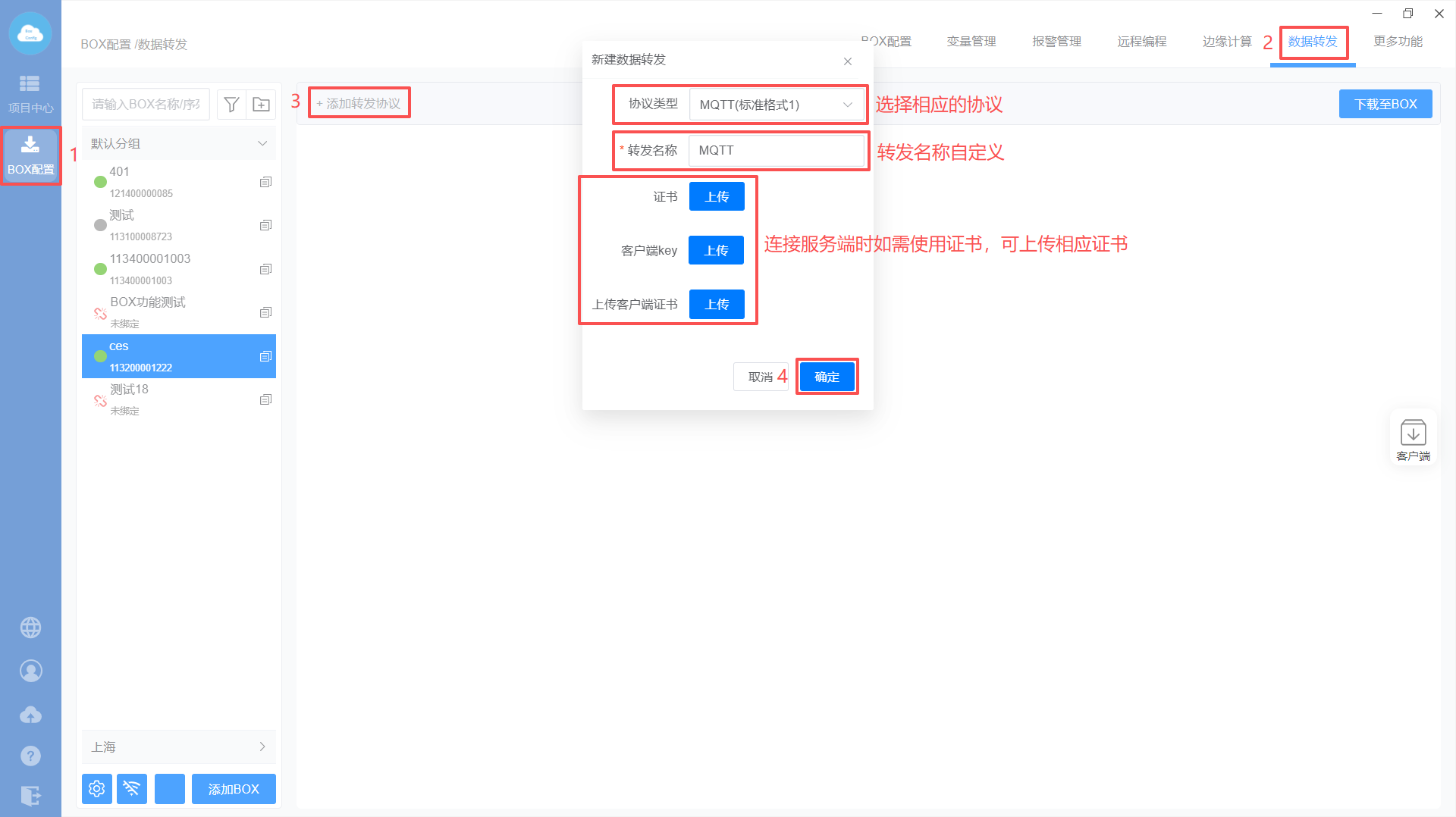

（1）添加转发协议
进入【BOX配置】选择对应的BOX—＞点击【数据转发】，点击“添加转发协议”，在弹出窗口中协议类型选择“MQTT(标准格式1)”，转发名称自定义，然后点击“确定”
（2）设置转发基础属性
设置服务器地址，端口号，用户名和密码等信息后点击保存
规则名称：自定义
状态：启用/禁用
服务器地址：MQTT服务器地址
服务器端口：MQTT服务器端口
客户端ID：自定义，可以使用BOX序列号,可以关联变量进行编辑：$变量名称$
用户名/密码：根据MQTT 服务器要求填写，可以关联变量进行编辑：$变量名称$
协议版本:/3.1/3.1.1
心跳间隔：自定义，单位ms
清理会话：启用/禁用
最小/最大间隔：设置BOX的MQTT设备的重连时间
离线缓存数量：默认禁用，启用后设置BOX断网后缓存的条数
时间戳单位:秒/毫秒
断网续传：默认禁用，启用后会把盒子断网后与PLC通讯的实时数据存储在BOX，等盒子联网后一起上传到第三方平台
遗嘱设置：
默认禁用,启用后需要设置主题
(1)主题：自定义，启用遗嘱后主题不能为空
(2)质量：最多一次/最少一次/精准一次
(3)内容：自定义

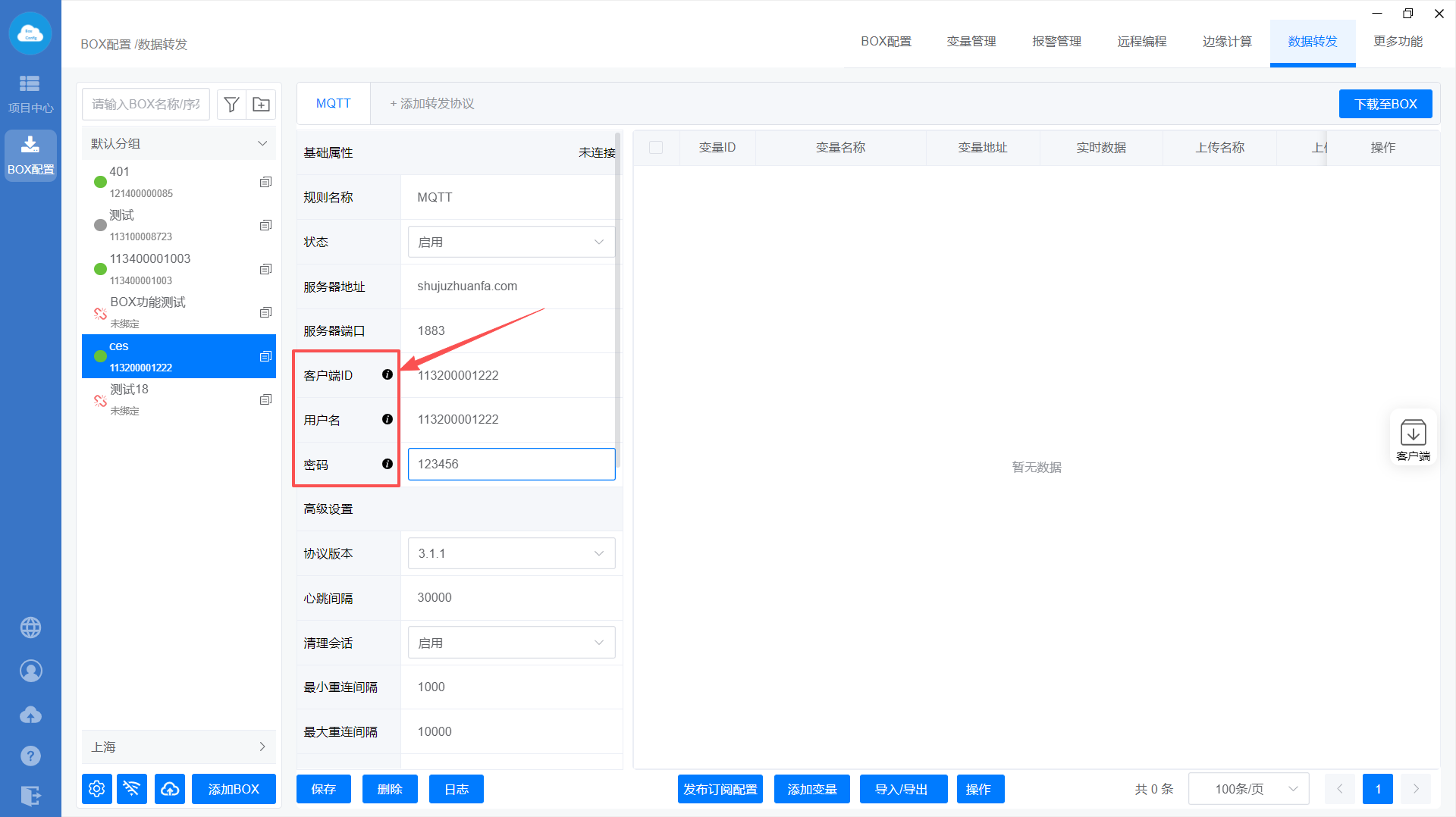

服务器地址、服务器端口需要手动设定输入
客户端ID、用户名、密码可以根据实际情况，设置固定的或者引用变量值
引用规则是：$变量名称$，对应变量名称的值表示该属性字段；变量值变化后请重新点击“下载至BOX”鼠标放在！上有提示

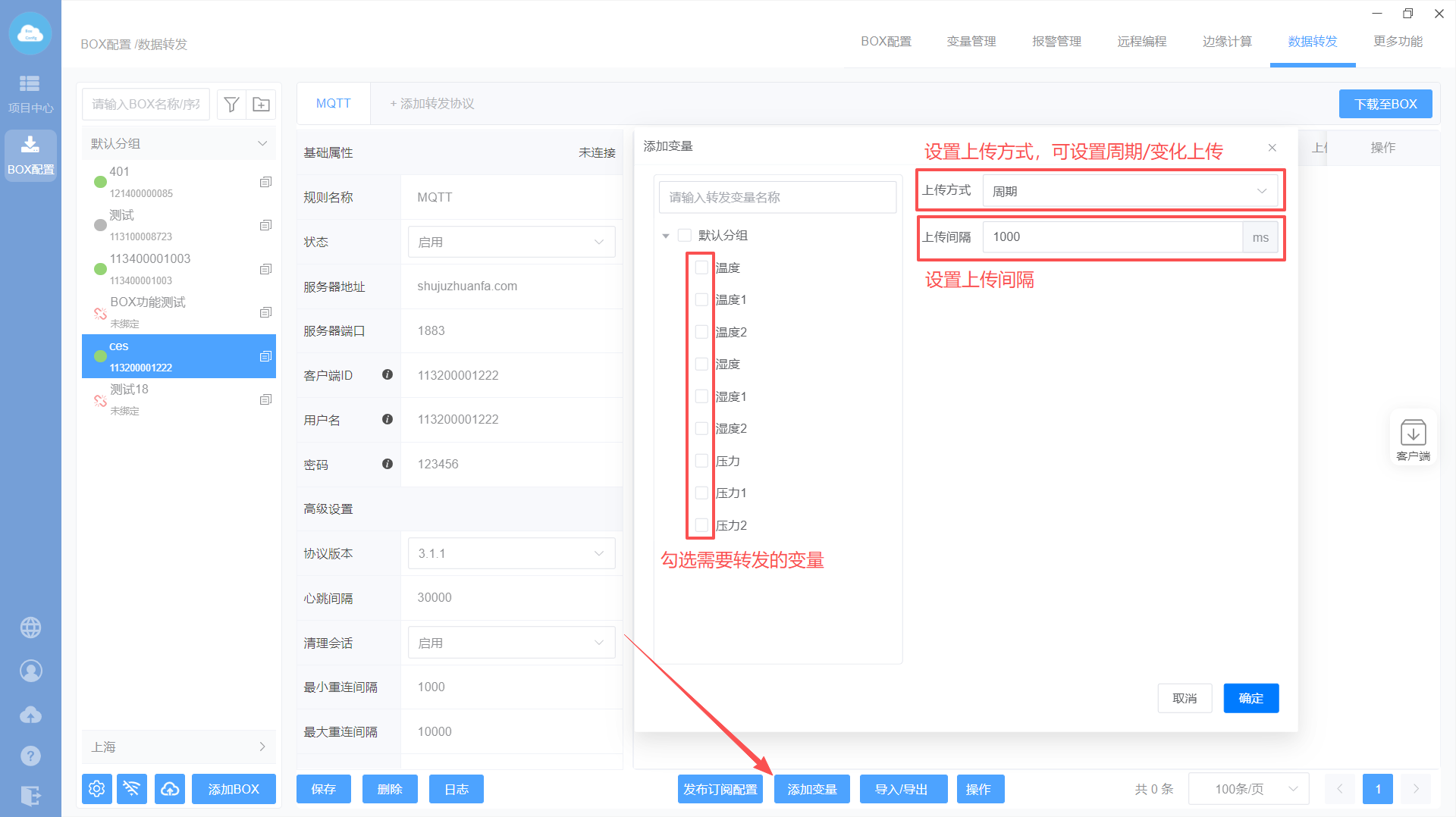

（3）添加转发变量
上传方式：周期、变化上传
上传间隔：1000，单位：ms

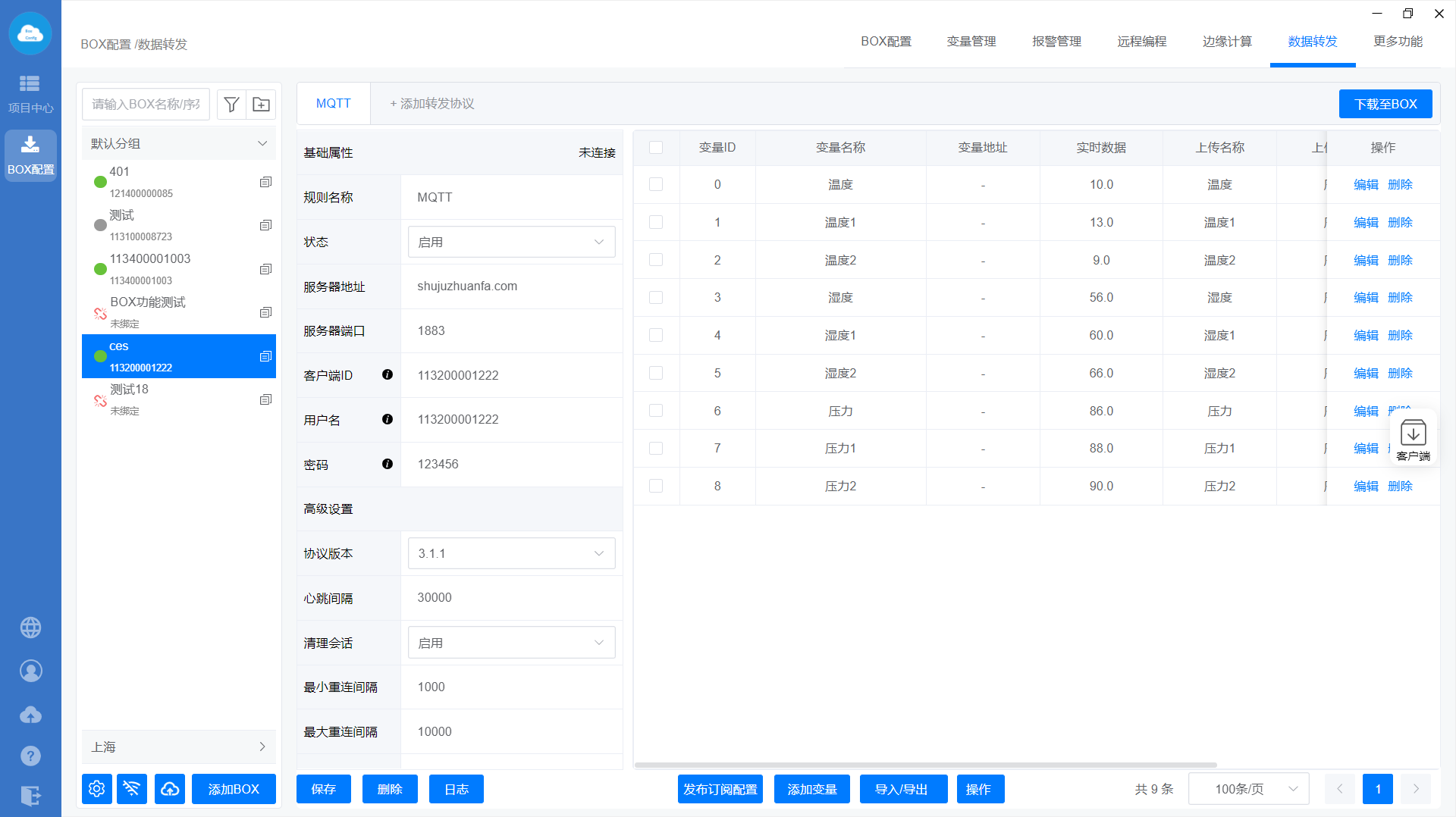

添加后如下图所示：

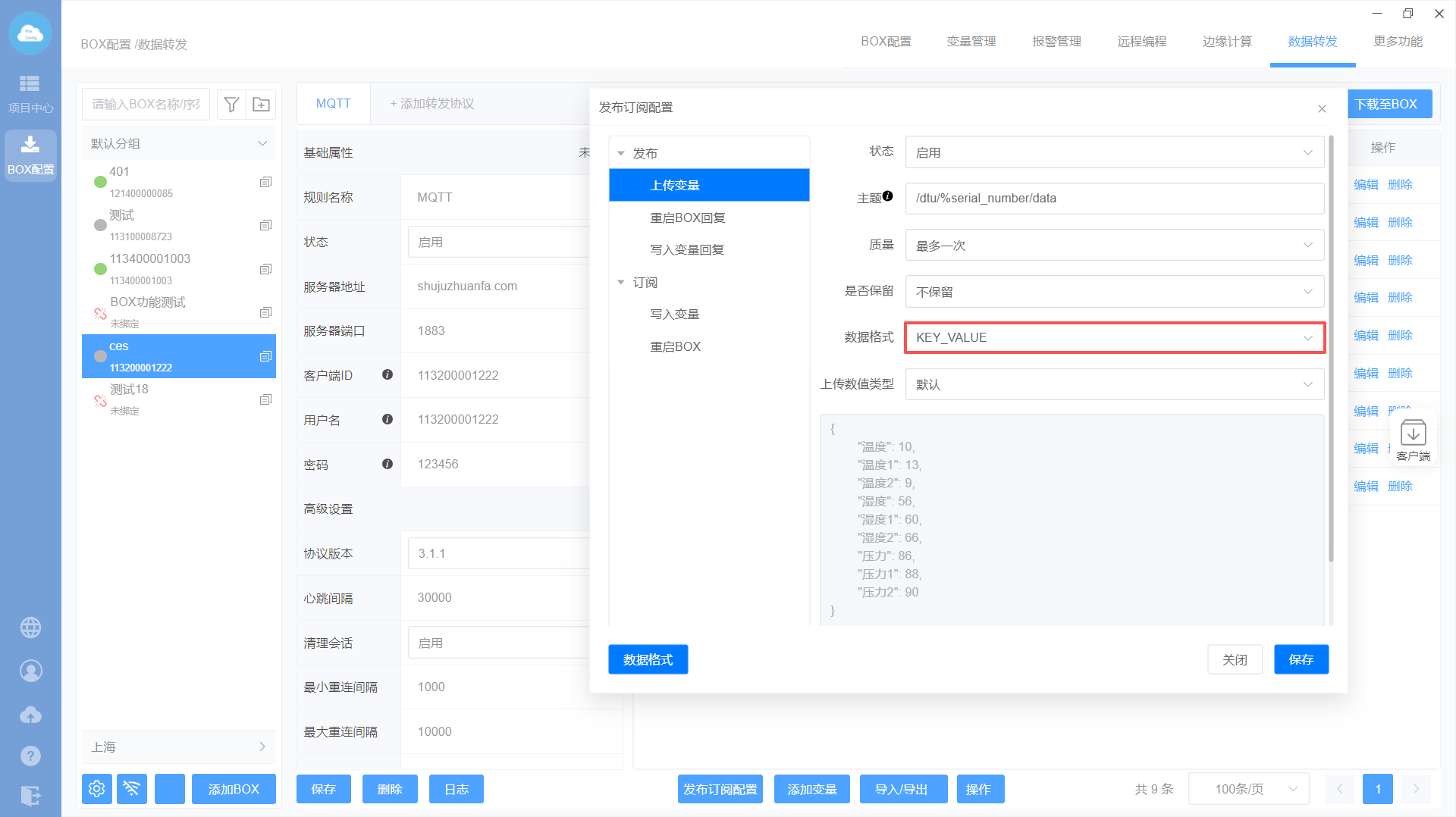

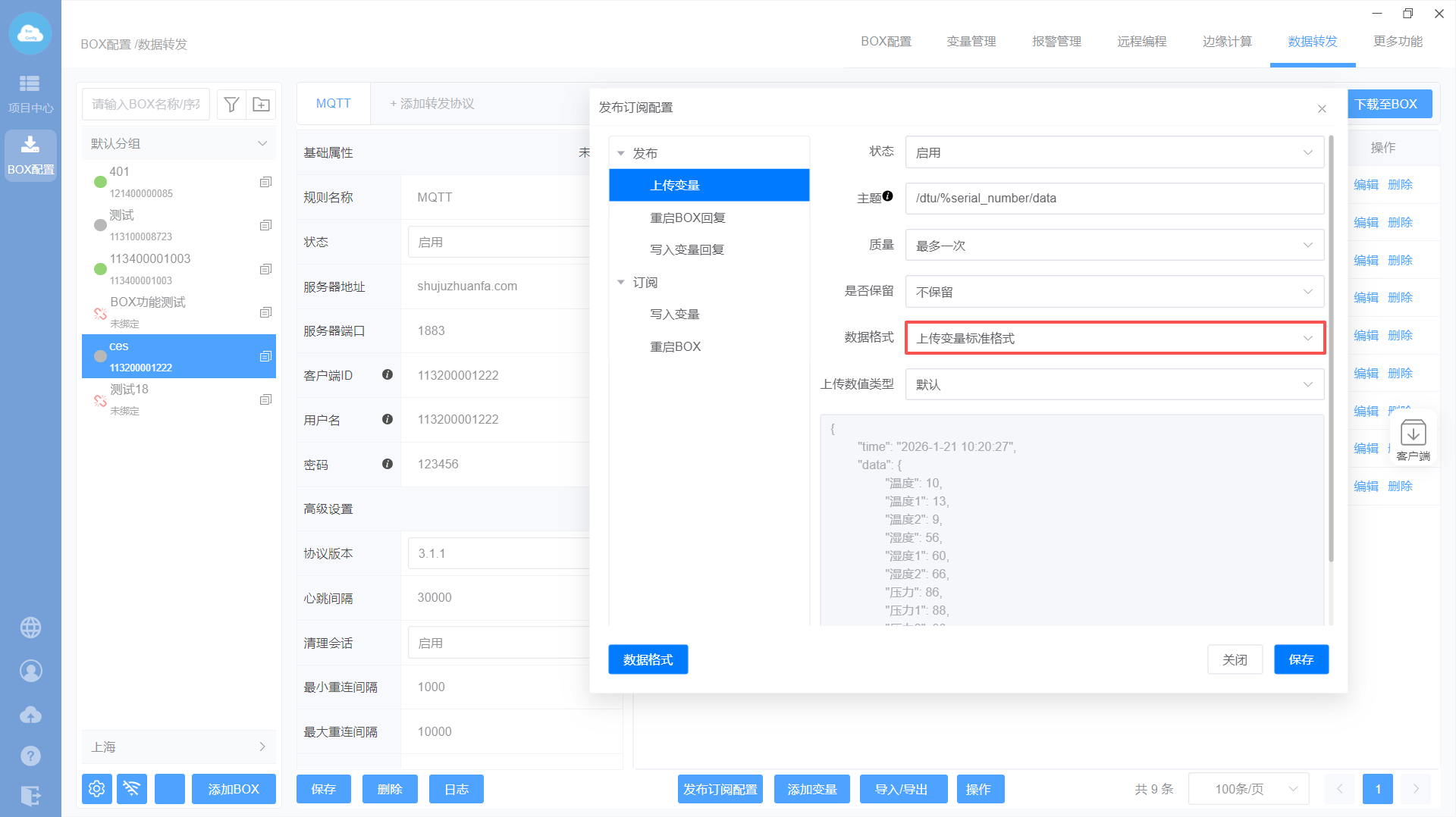

（4）发布订阅配置

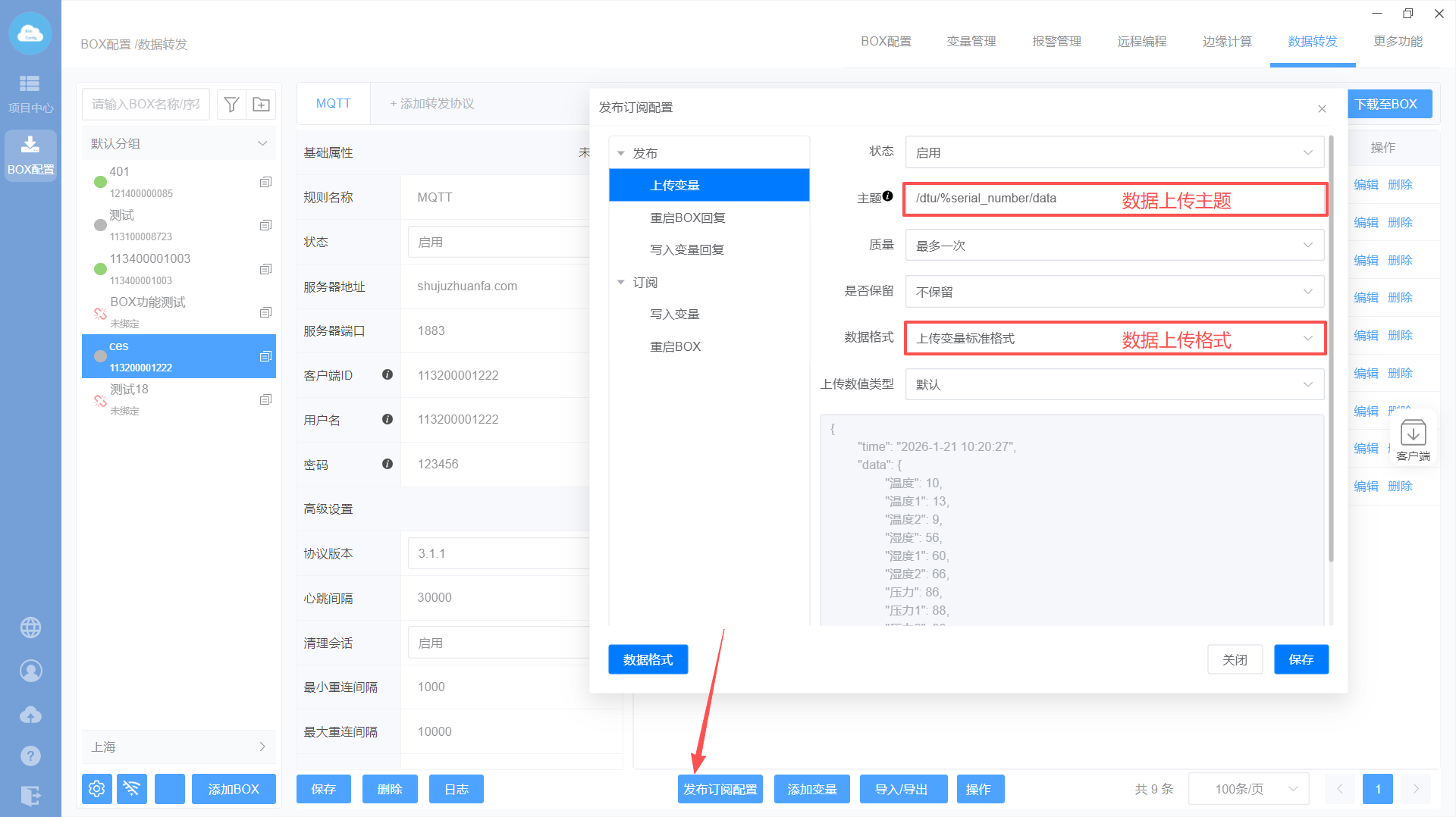

- 发布配置
设置数据数据上传主题：
默认主题：/dtu/%serial_number/data
可以根据第三方平台的实际要求进行主题格式自定义
%serial_number是直接上传BOX的序列号，
$变量名称$ 上传变量当前值
设置数据上传格式：
默认数据上传格式1，上传变量标准格式：
{
"time":"%time",-
"data":{
"%name":"%value"
}
}
默认数据上传格式2，KYE_VALUE
{
"%name":"%value"
}
模式数据上传格式3，NAME_VALUE
[
{
"name":"%name",
"value":"%value"
}
]
- 订阅配置
设置数据控制订阅主题：
默认主题：/dtu/%serial_number/control
可以根据第三方平台的实际要求进行主题格式自定义
%serial_number是直接上传BOX的序列号，
$变量名称$ 上传变量当前值

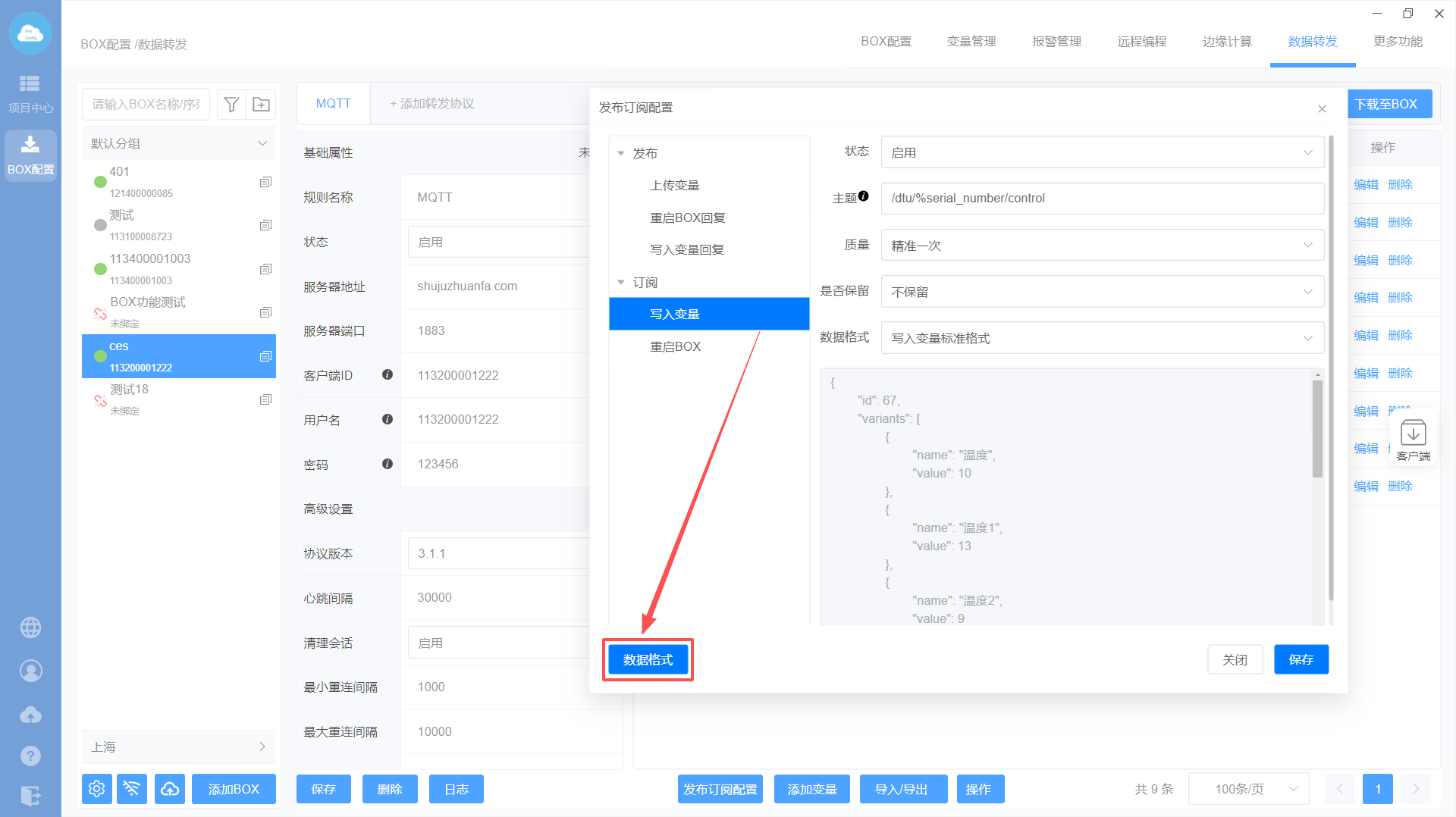

设置数据控制格式：
默认数据控制格式1，写入变量标准格式
{
"id":37,
"variants":[
{
"name":"%name",
"value":"%value"
}
]
}
默认数据控制格式2，KEY_VALUE
{
"%name":"%value"
}

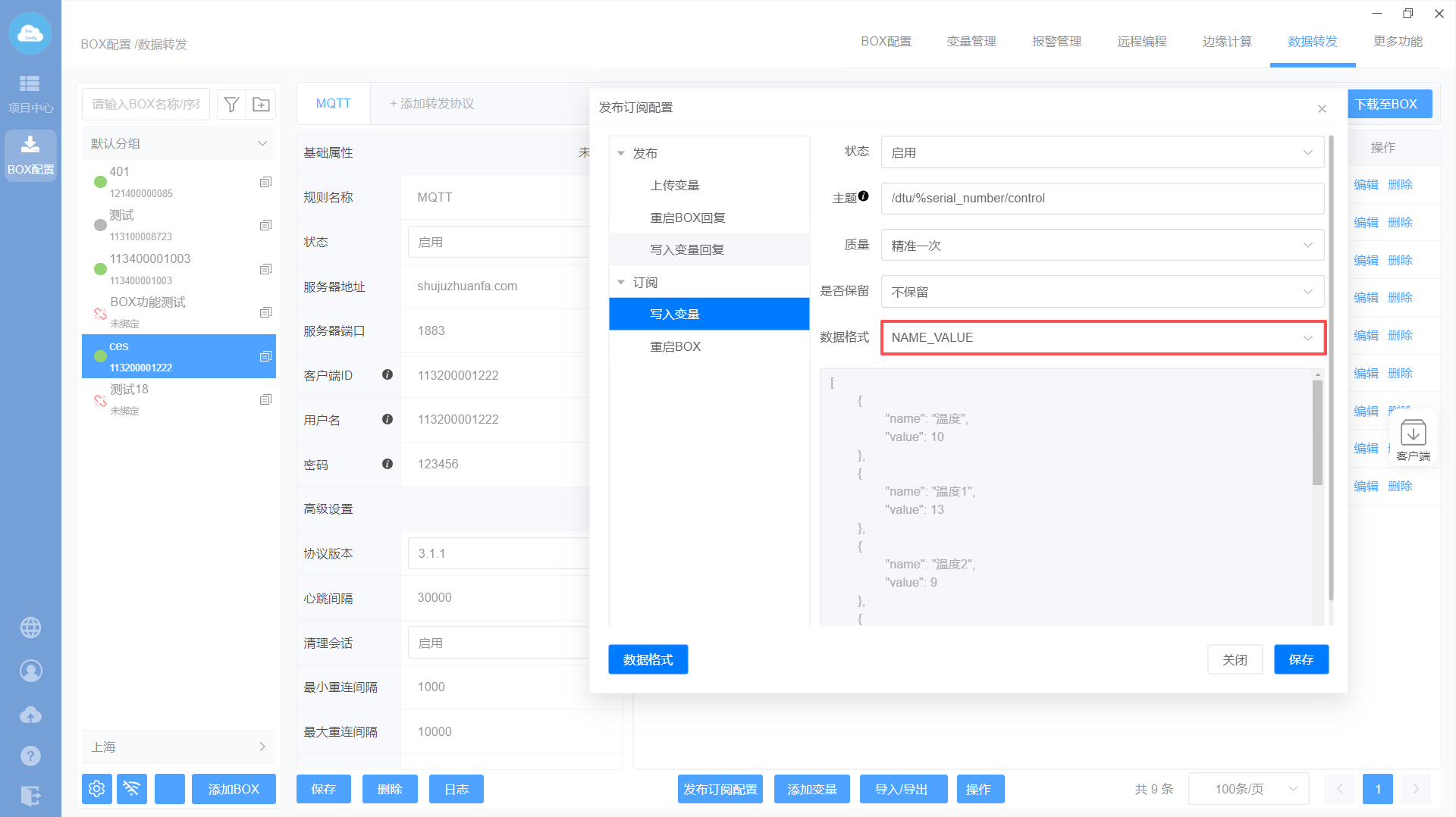

模式数据控制格式3，NAME_VALUE
[
{
"name":"%name",
"value":"%value"
}
]

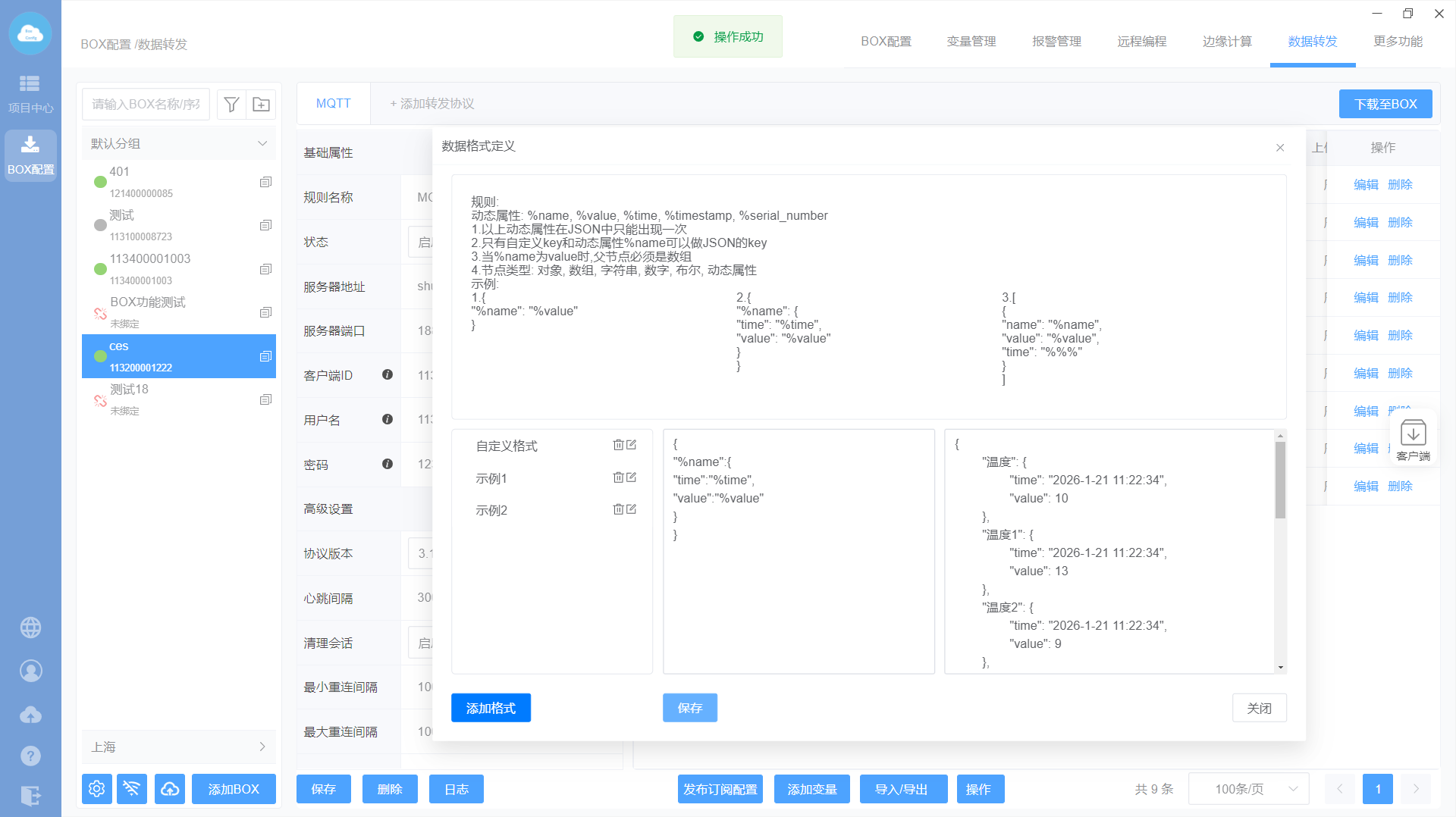

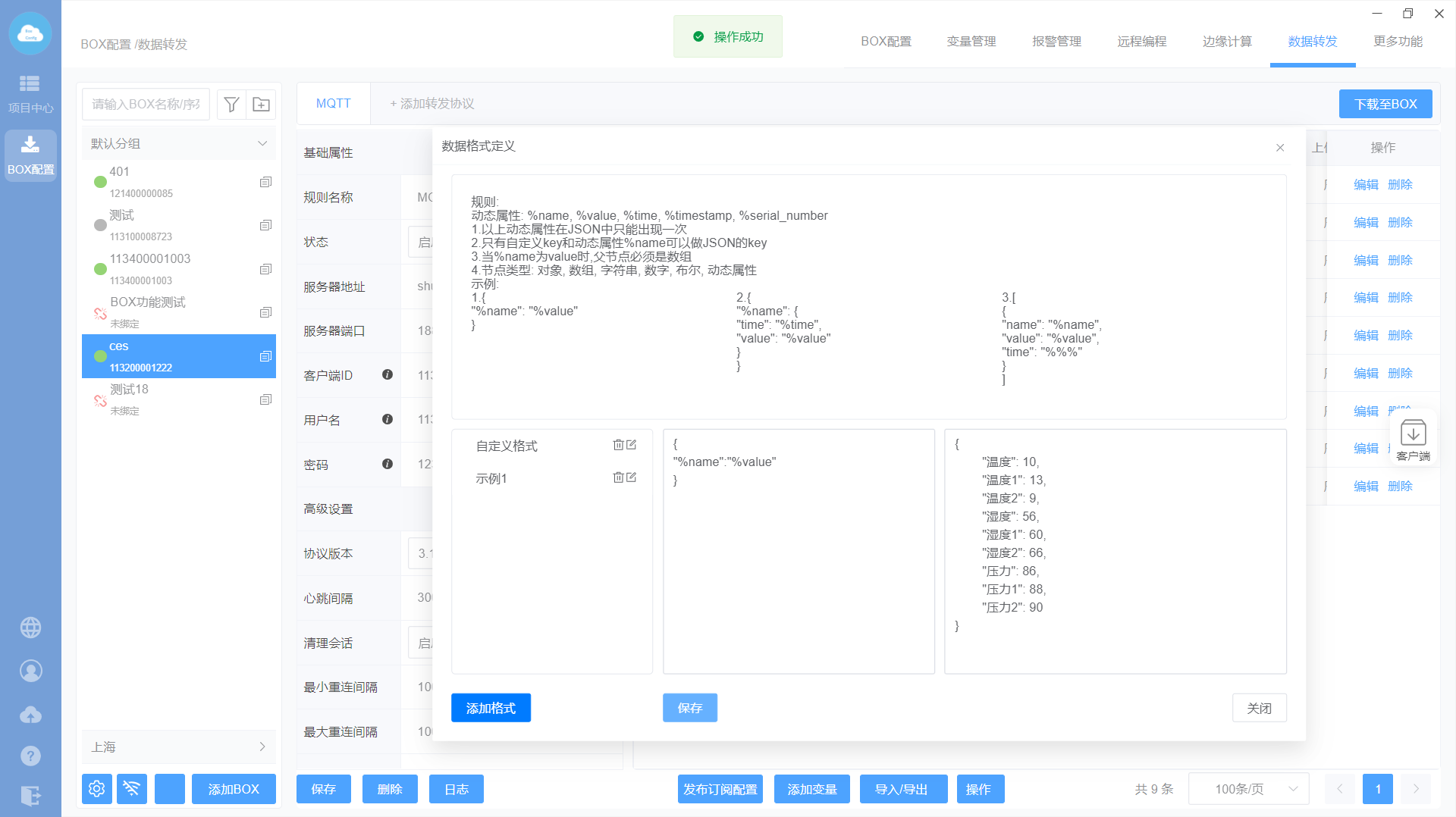

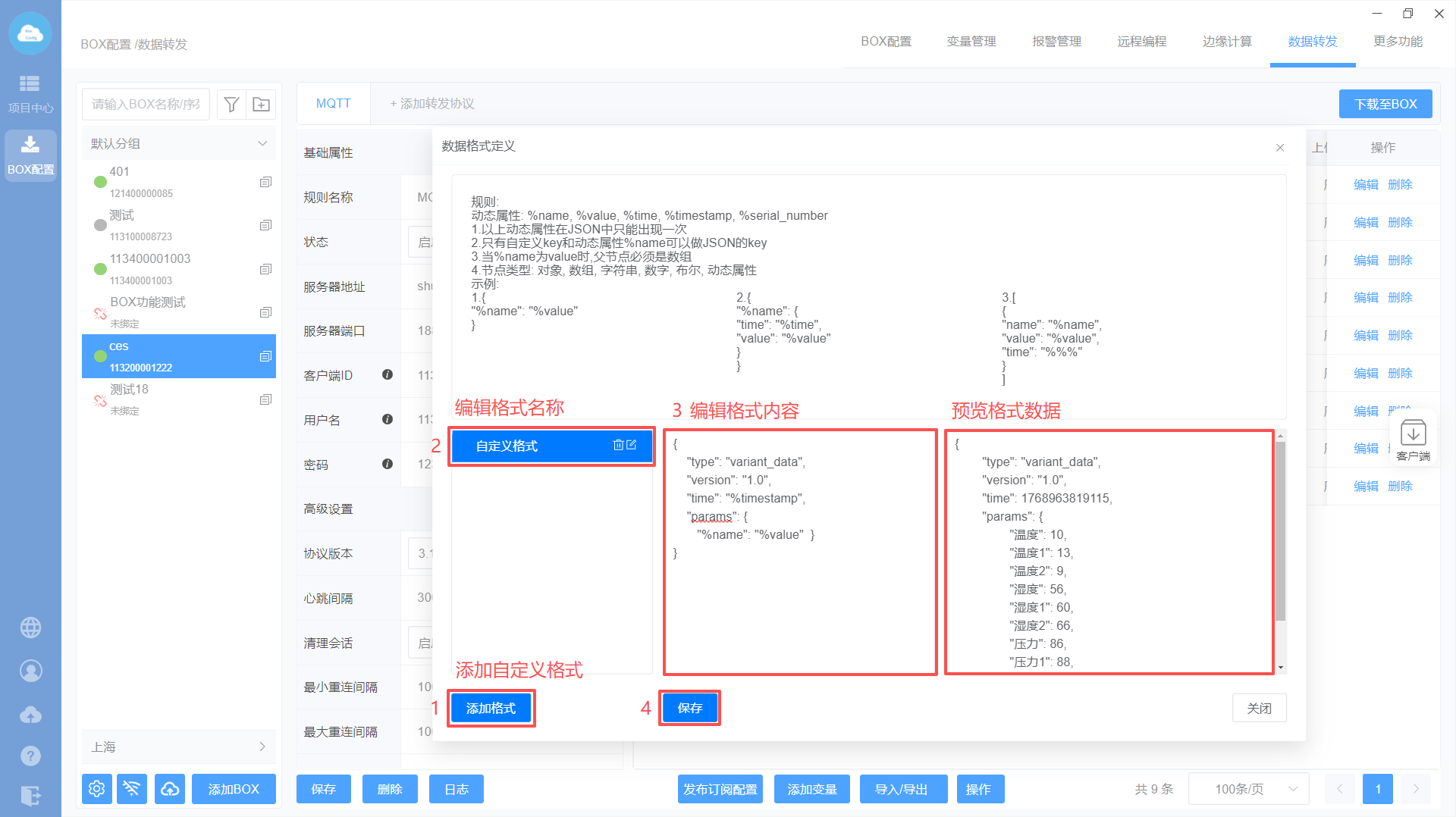

可以根据第三方平台的实际要求，进行自定义格式的编辑
规则:动态属性:%name,%value,%time,%timestamp,%serial number
1.以上动态属性在JSON中只能出现一次
2.只有自定义key和动态属性%name可以做JSON的key
3.当%name为value时,父节点必须是数组
4.节点类型: 对象,数组,字符串,数字,布尔,动态属性
示例:
- {
"%name": "%value”
}
- {
"%name":{
"time": "%time",
"value": "%value"
}
}
- [
{
"name": "%name",
"value": "%value",
"time": "%timestamp"
}
]
（5）下载至BOX
# MN-MQTT
添加MQTT转发协议—＞设置转发基础属性—＞添加转发变量—＞下载至BOX

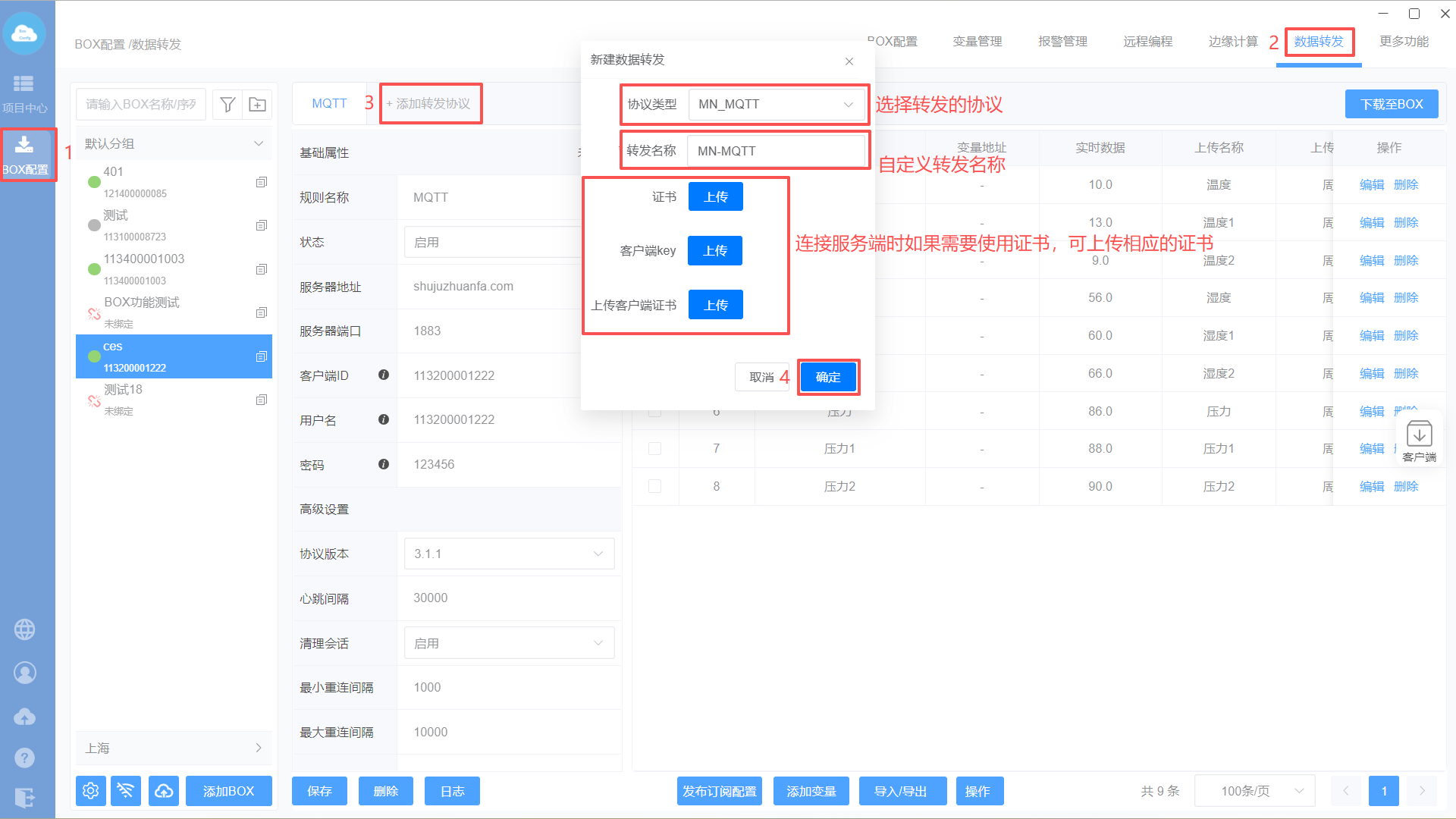

（1） 添加转发协议
进入【BOX配置】选择对应的BOX—＞点击【数据转发】，点击“添加转发协议”，在弹出窗口中协议类型选择“MN_MQTT”，转发名称自定义，然后点击“确定”

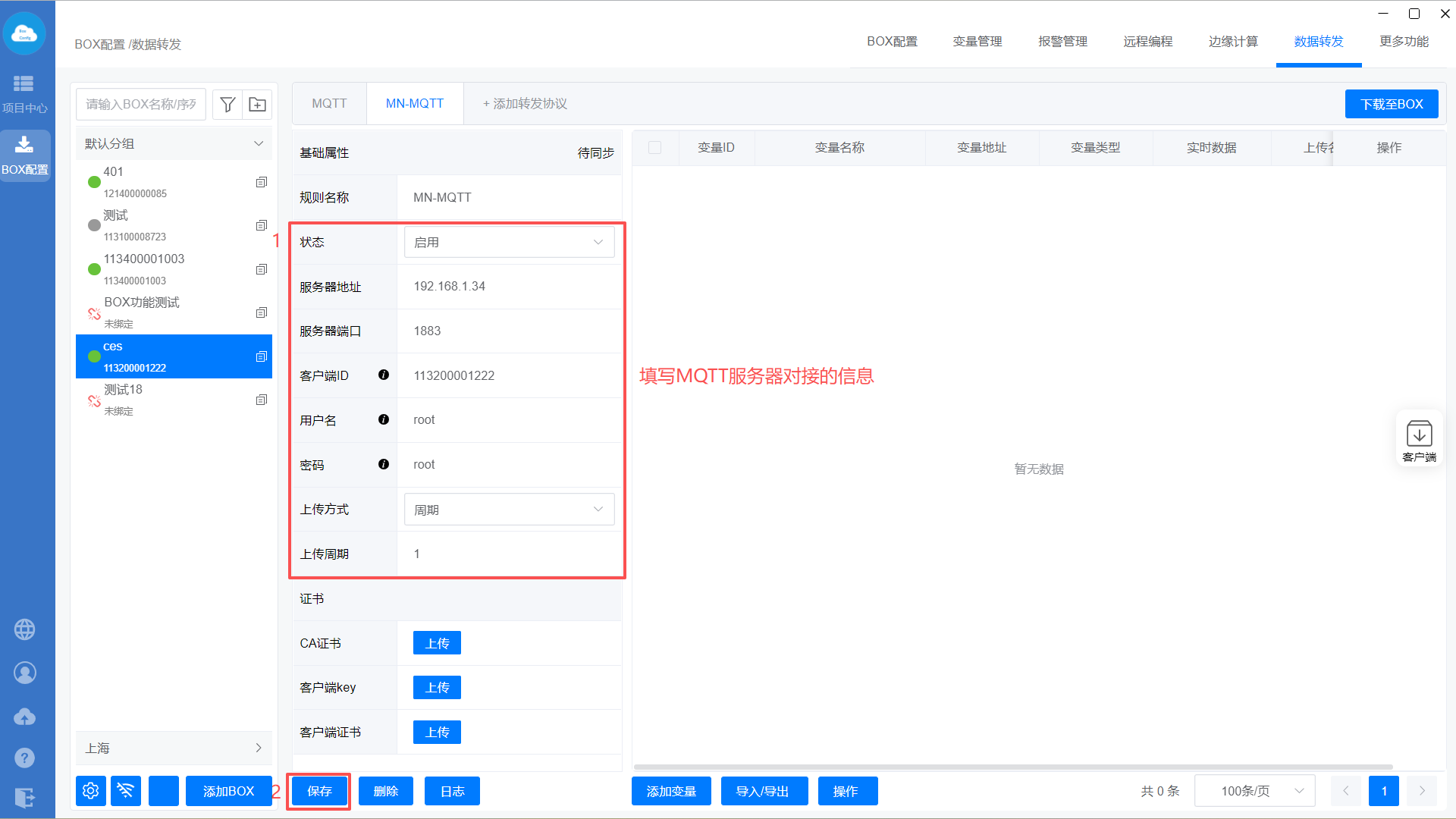

（2） 设置转发基础属性
设置服务器地址，端口号，用户名和密码等信息后点击保存

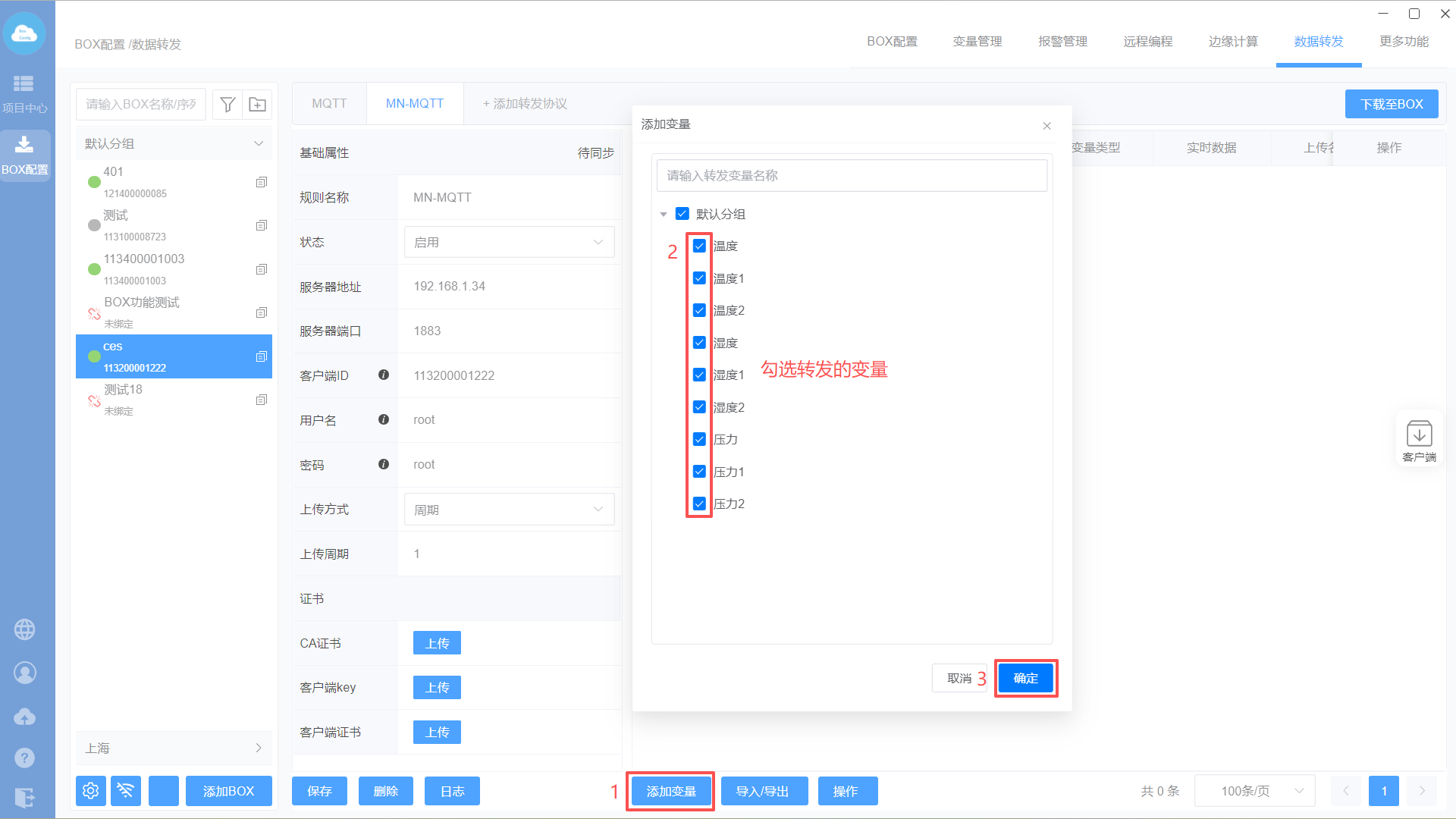

（3） 添加转发变量

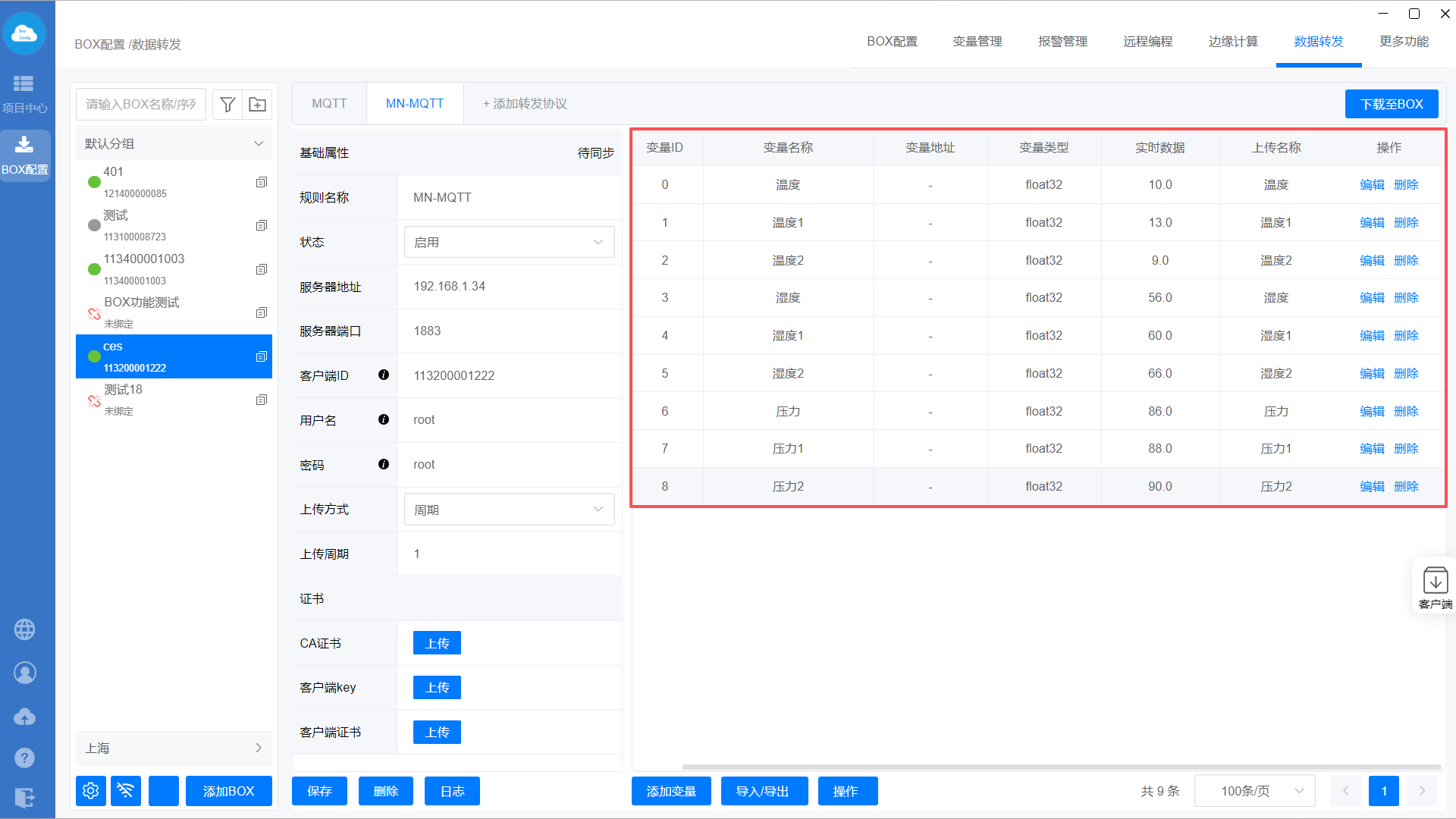

添加后如下图所示：

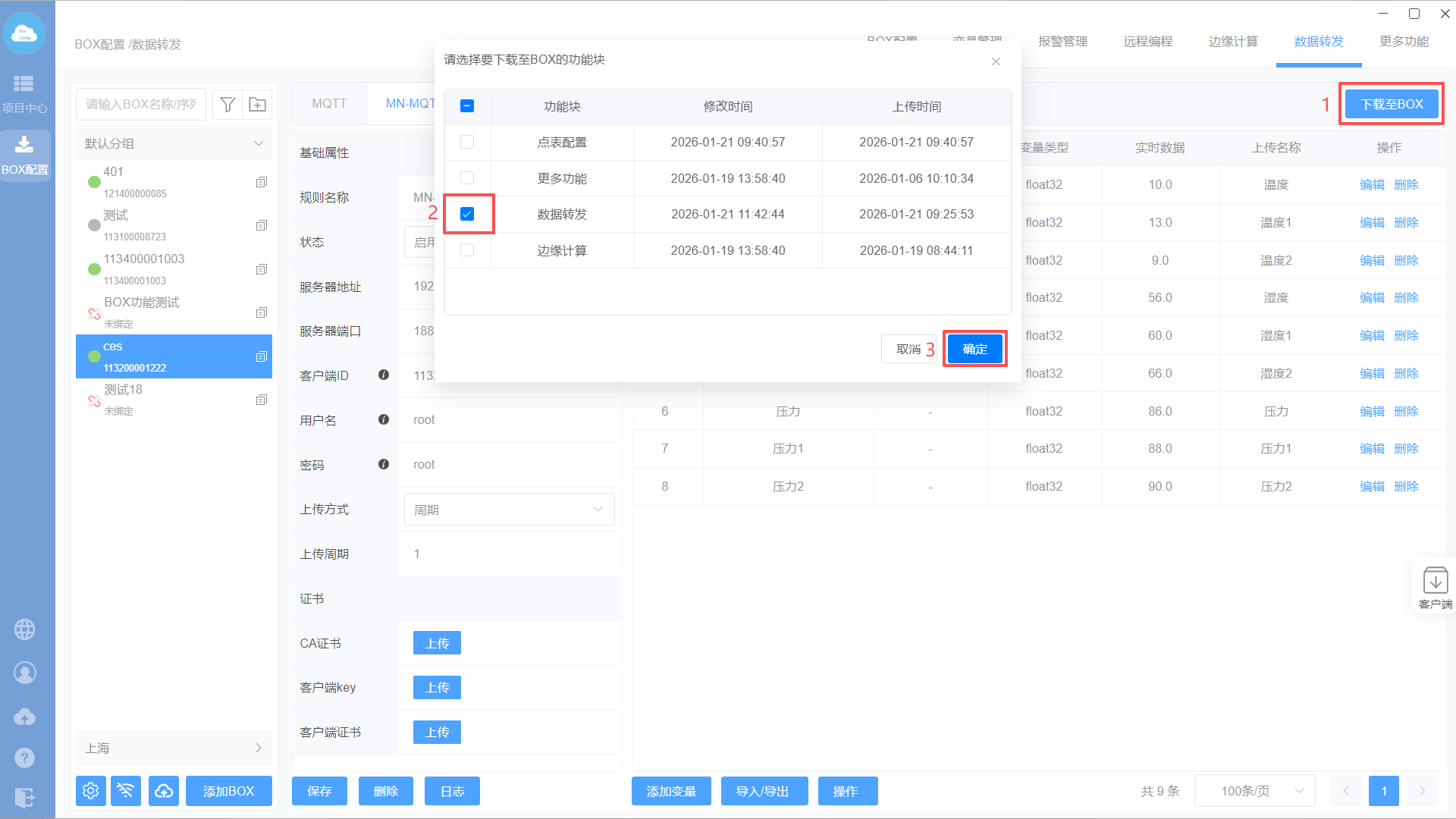

（4） 下载至BOX
