型号	4G/5G联网	WiFi联网	网线联网
五网口-LGW	√	√	√
五网口-W	×	√	√
五网口-LW	√	√	√
五网口-LW（5G）	√	√	√
双网口-L	√	×	√
双网口-W	×	√	√
双网口-N	×	×	√
双网口--LW	√	√	√
双网口--LGW	√	√	√
单网口-L	√	×	√
单网口-W	×	√	×
单网口mini-L	√	×	√
Mini	√	×	√
Box-smart	√	×	×
Box-485	√	×	×

注意

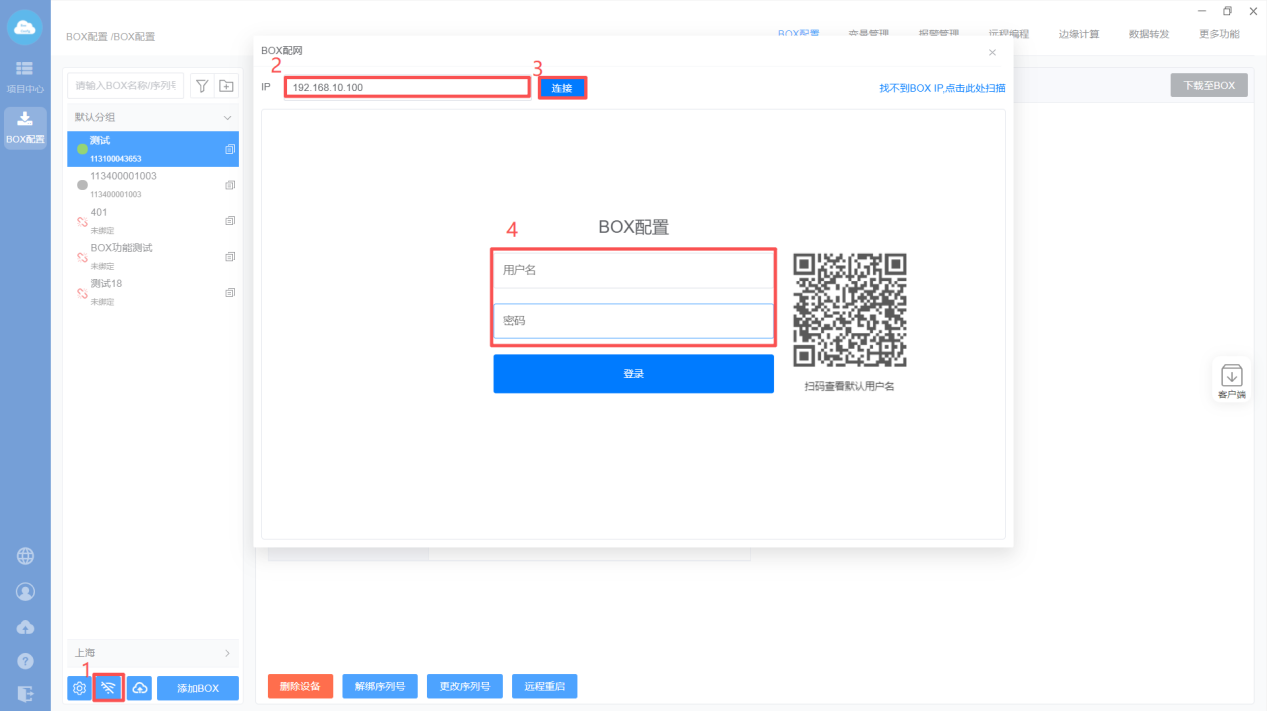

在弹出的对话框中输入BOX当前的IP地址（默认为：192.168.10.100），点击连接，3.5版本的固件使用离线配置设置需要登录账户密码，账号密码默认密码根据页面提示进行查看。如果未弹出账号密码的提示，请忽略。

4G链接

注意

1. BOX接入24V电源，并安装上SIM卡（出厂自带一张）和天线；
2. 电脑与BOX网线直连（多网口直连LAN口），电脑网卡IP需要设置和BOX IP同一网段；
3. 配置完需要点击“保存”才生效。

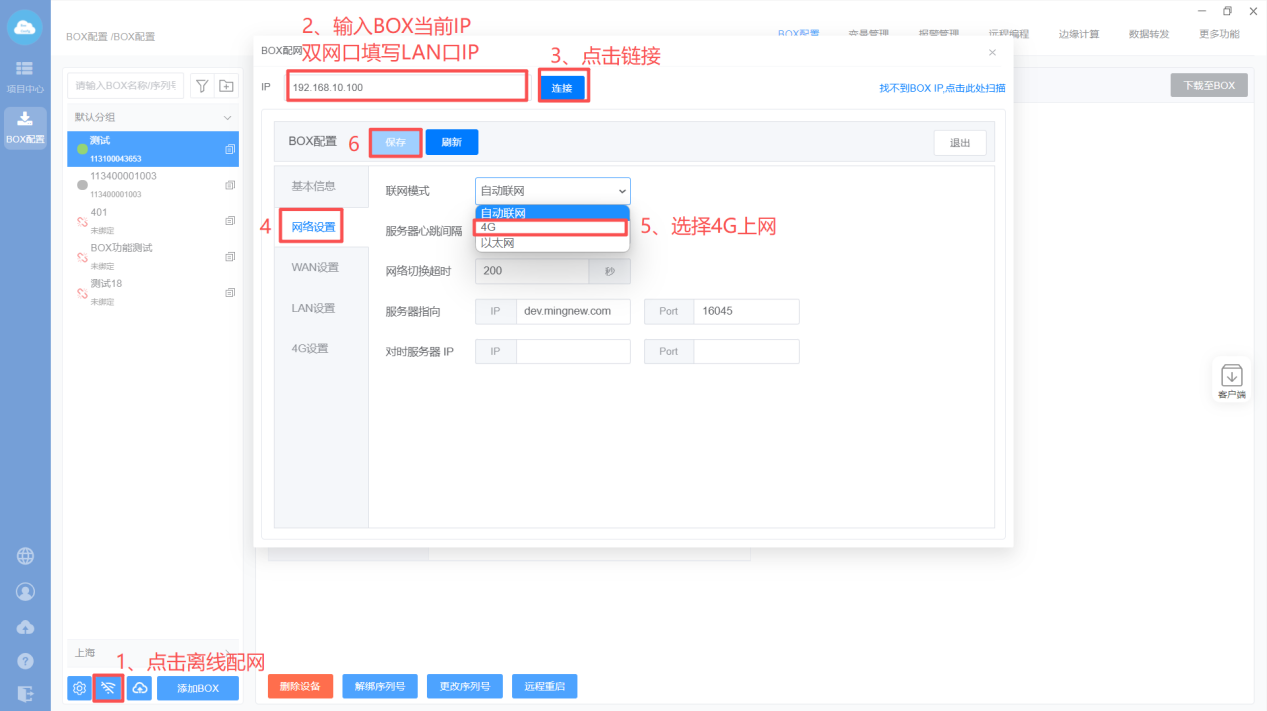

1、点击“离线配网”

2、在弹出的页面输入BOX IP地址，点击“连接”，输入账户密码后进入BOX配置页面。

3、【网路配置】设置上网方式为4G后点击保存。

WIFI链接

注意

1. BOX接通电源，并安装上天线；
2. WiFi名称和密码3.512806以上固件可含中文；
3. 配置完需要点击“保存”才生效；
4. WiFi的网段不能和WAN 和LAN网段一样；
5. 需要连接2.4频段

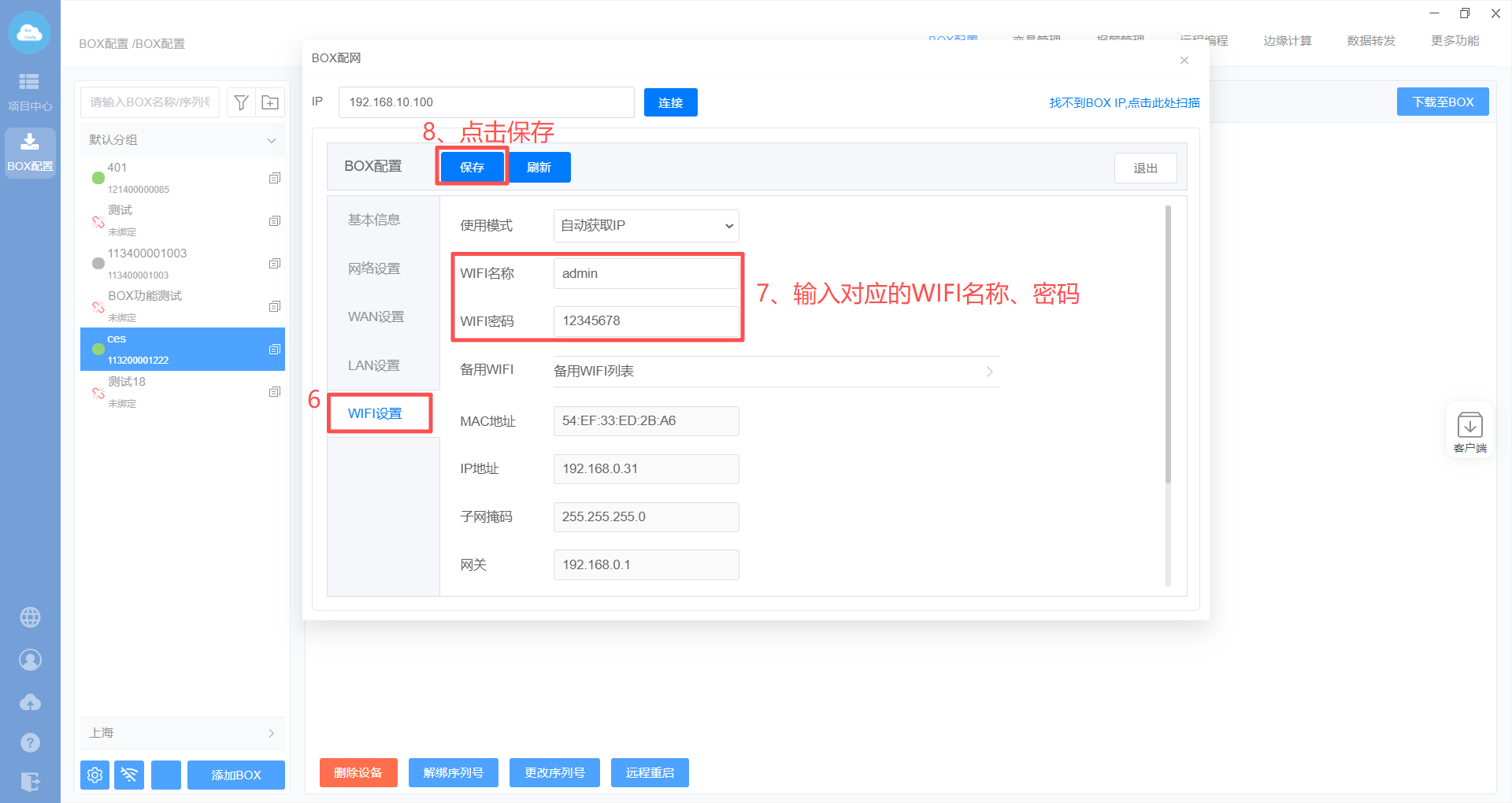

1、点击“离线配网”；

2、输入BOX的IP地址；

3、设置上网方式为WIFI；

4、更改BOX WIFI名称和密码。（BOX默认WiFi名称和密码 ：admin 12345678）

5、点击保存。

以太网链接

注意

1. 配置完需要点击“保存”才生效；
2. WAN的IP不能和LAN IP在一个网段。

1、接线

盒子WAN 口连接一根可以连接外网的网线。

2、设置上网模式

设置BOX上网模式：以太网（Ethernet）

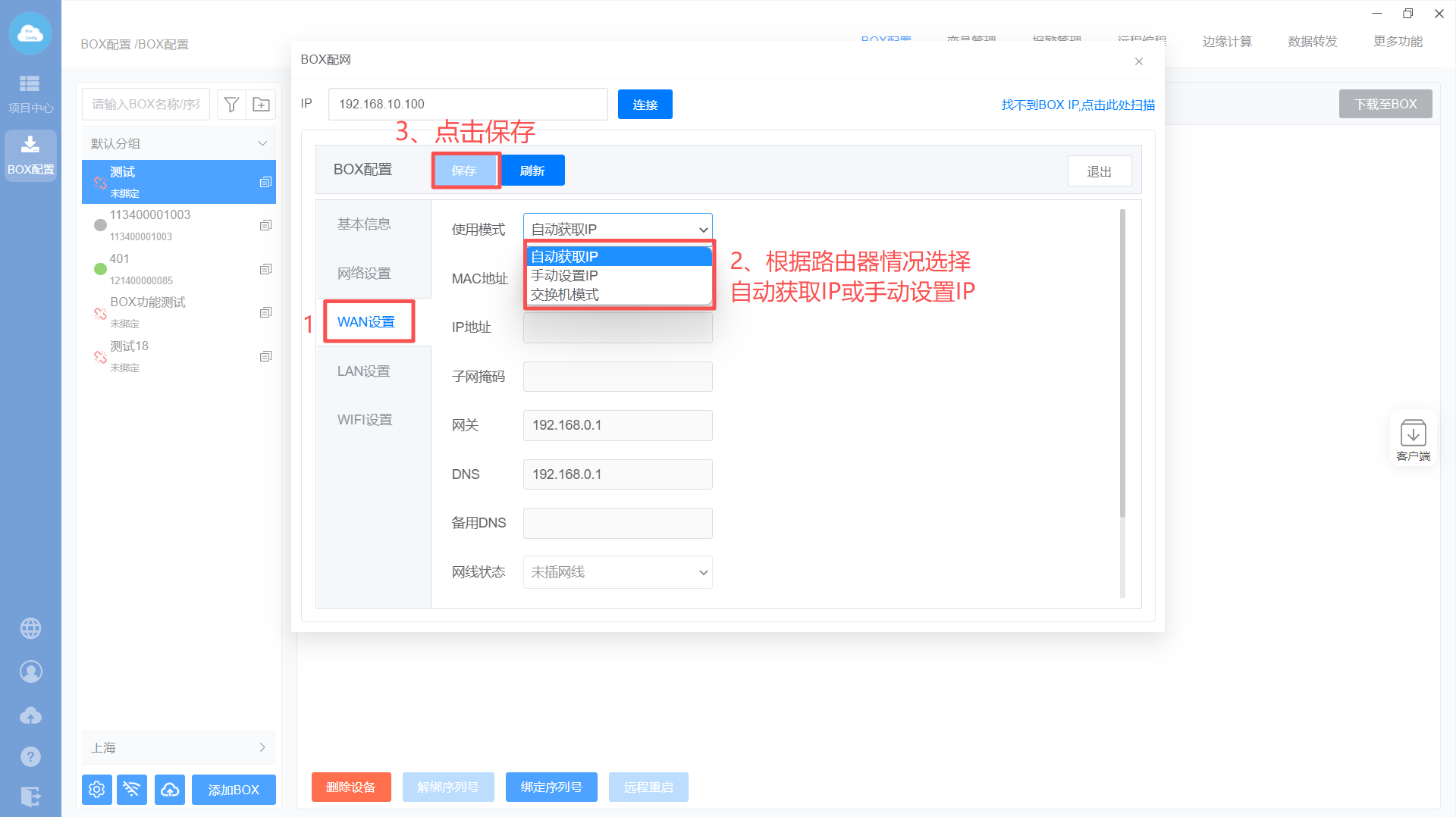

3、设置wan口

wan 口设置，根据盒子wan 口插的路由器情况设置自动获取或者静态分配

自动联网

注意

系统固件版本3.41001及以上可以使用。

1、4G和网线上网自动切换

说明:当网线和4G同时满足上网的情况下，使用网线上网

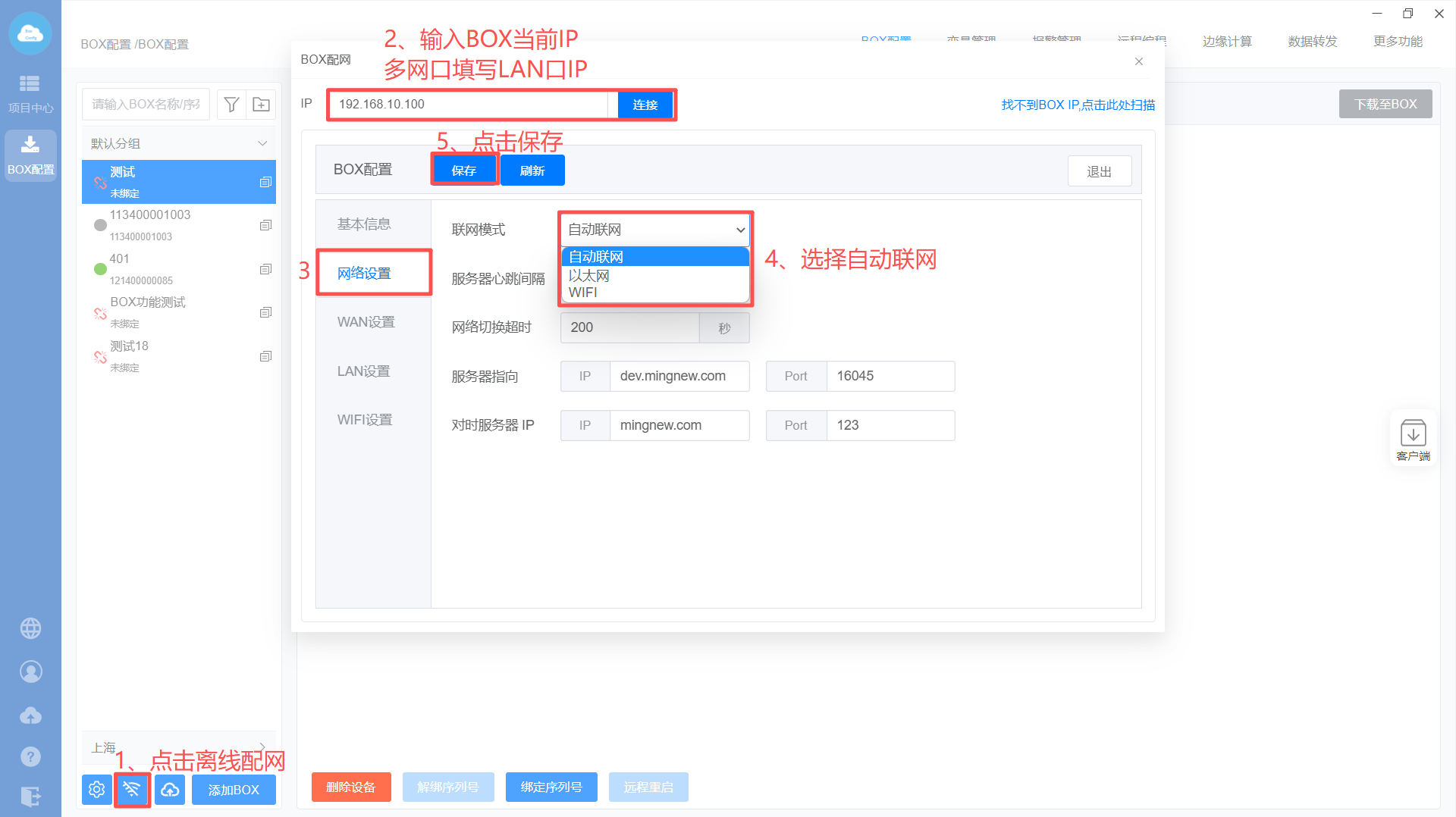

（1）网络配置，设置联网模式：自动联网

（2）WAN设置，根据盒子wan 口插的路由器情况设置自动获取或者静态分配

2、WiFi和网线自动切换

说明:当网线和WiFi同时满足上网的情况下，使用网线上网

（1）首先设置上网模式为“自动联网”

（2）设置WiFi的用户名和密码并保存

查看BOX/PLC状态

进入【项目中心】——【BOX管理】

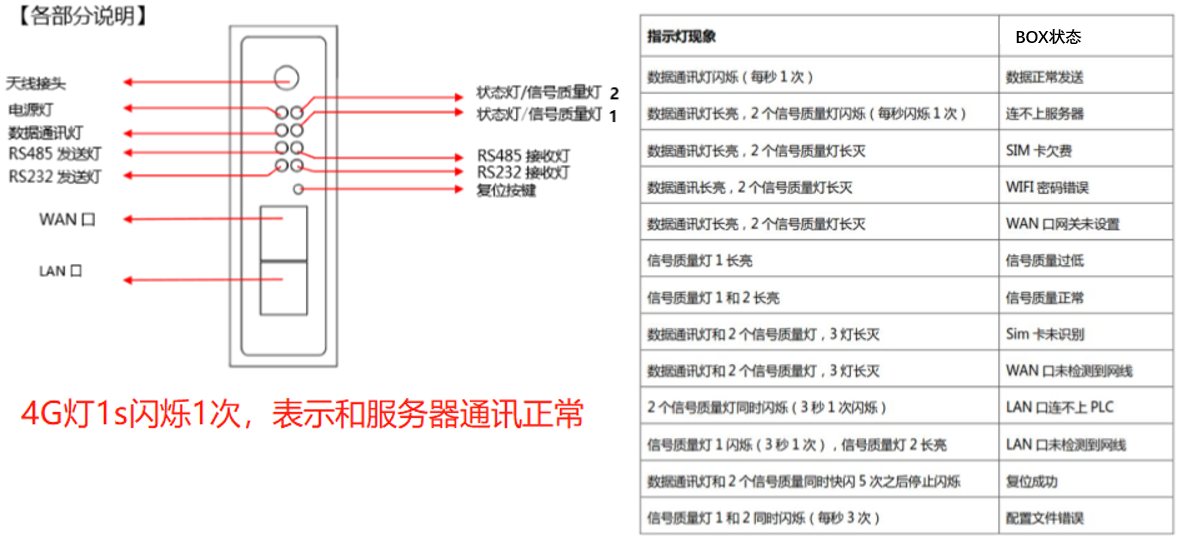

如果旧外观BOX状态显示离线，则需要查看BOX的指示灯状态，如下表：

注意

平台根据是否读到变量的数据来判断PLC是否在线，如果想准确显示PLC状态，一定要添加变量.

如果新外观BOX状态显示离线，则需要查看BOX的指示灯状态，如下表：

说明：秒闪，一秒闪烁一次；快闪：一秒闪烁3次；慢闪：快闪三下熄灭3秒；

指示灯名称	含义	工作情况	指示灯状态	检修建议
LINK	链接服务器状态	在线	秒闪
		联网正常，但是离线	慢闪	1> 服务器地址是否正确； 2> 服务器地址是否加入白名单； 3> 服务器是否正常
		联网异常	熄灭	1> 根据上网模式进一步排查
ERR	系统错误	正常	熄灭
		配置文件错误	快闪	1> 复位，然后修改为正确的配置重新下载
		CUP/内存等超负荷(useCpu>90%		freeDisk < 3MB)
4G	4G上网状态	正常	常亮
		识别不到模组	快闪	1> 需要现场重现断电重启，如果无效果请寄回；
		识别不到SIM卡	秒闪	1> 换一张正常的卡测试，如果测试成功，说明是卡有问题； 2> 若第一步测试失败，可更考虑更换卡槽测试； 3> 前两步都失败，则寄回处理
		网络注册错误	慢闪	1> 确保安装天线，并位于较开阔地带； 2> 检查SIM卡是否欠费； 3> 检查SIM卡是否机卡绑定； 4> 国外模组需要设置APN等参数；
		非4G模式	熄灭
WIFI	WIFI上网状态	正常	常亮
		识别不到模组	快闪	1> 需要现场重现断电重启，如果无效果请寄回；
		扫描不到热点	秒闪	1> 检查热点是否开启（wifi名称配置是否正确）； 2> 检查热点频段，目前box只支持2.4g频段； 3> 确保天线正常安装；
		链接不到热点	慢闪	1> 检查wifi用户名和密码配置是否正确
		非WIFI模式	熄灭
STATUS	4G模式信号质量	信号异常，云端显示【异常】	三灯秒闪	1> 换卡测试； 2> 如果换正常卡测试仍然有问题，考虑寄回更换4G模组
		x<10，云端显示【低】	三灯全灭	1> 确保天线正常安装，并位于开阔地带
		10<=x<15，云端显示【低】	只亮左一	1> 确保天线正常安装，并位于开阔地带
		15<=x<25，云端显示【中】	只亮左一左二
		x>=25，云端显示【高】	三灯常亮
	WIFI模式信号质量	信号异常，云端显示【异常】	三灯秒闪	1> 换卡测试； 2> 如果换正常卡测试仍然有问题，考虑寄回更换4G模组
		x<50，云端显示【低】	三灯全灭	1> 确保天线正常安装，并位于开阔地带
		50<=x<60，云端显示【低】	只亮左一	1> 确保天线正常安装，并位于开阔地带
		60<=x<80，云端显示【中】	只亮左一左二
		x>=80，云端显示【高】	三灯常亮
	以太网模式状态	正常	三灯常亮
		WAN口检测不到网线	三灯快闪	1> 检查WAN口网线
		WAN口获取不到IP	三灯秒闪	1> 检查WAN口和路由器之间的链接是否正常
	恢复出厂配置文件	刚上电或者恢复出厂设置	三个信号灯跑马灯亮五次，五秒
