VB串口系列

采用USB转485接口，然后接到BOX对应的485口

通讯线缆

使用VB协议通讯的485接线方式
mini系列	201系列	301系列	401系列	VB
A+	A+	A+	A+	D+
B-	B-	B-	B-	D-
GND	GND	GND	GND	5-GND

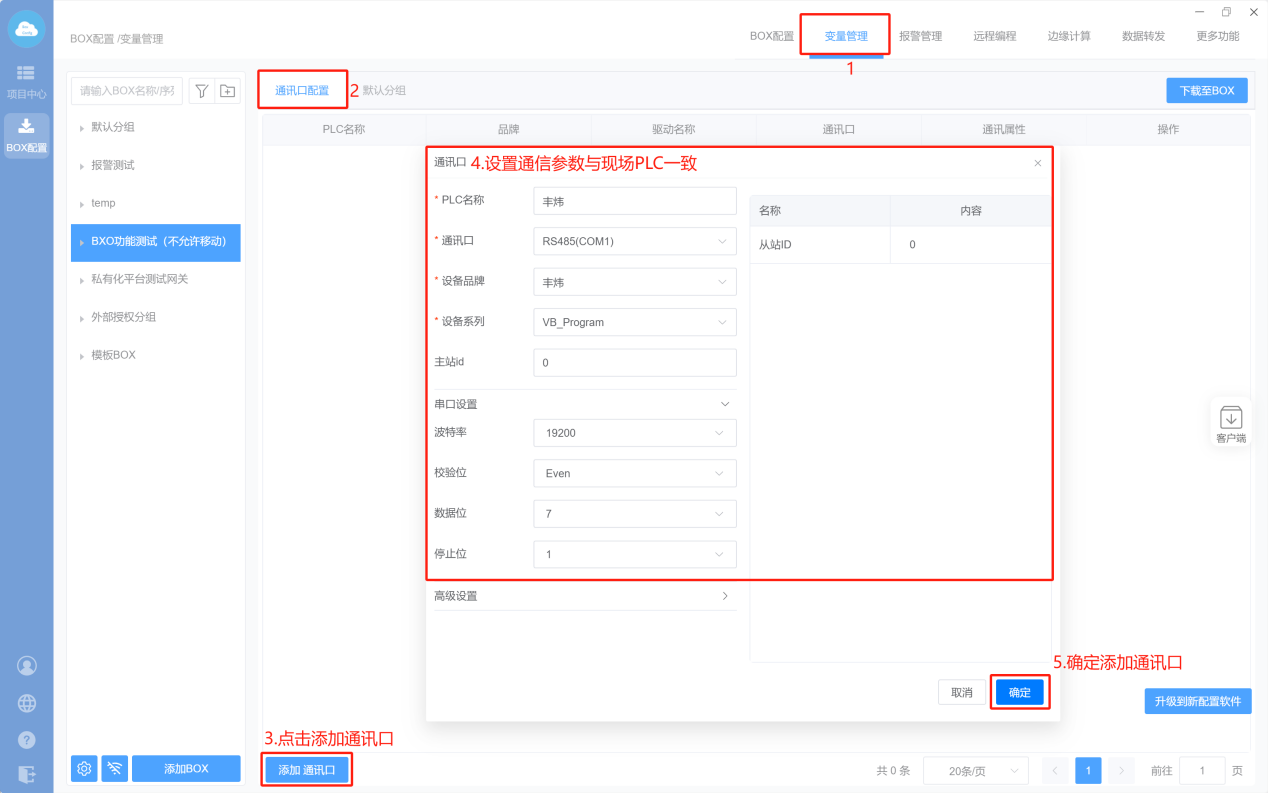

1. Box设置（注意：修改box参数，与PLC的串口参数保持一致）

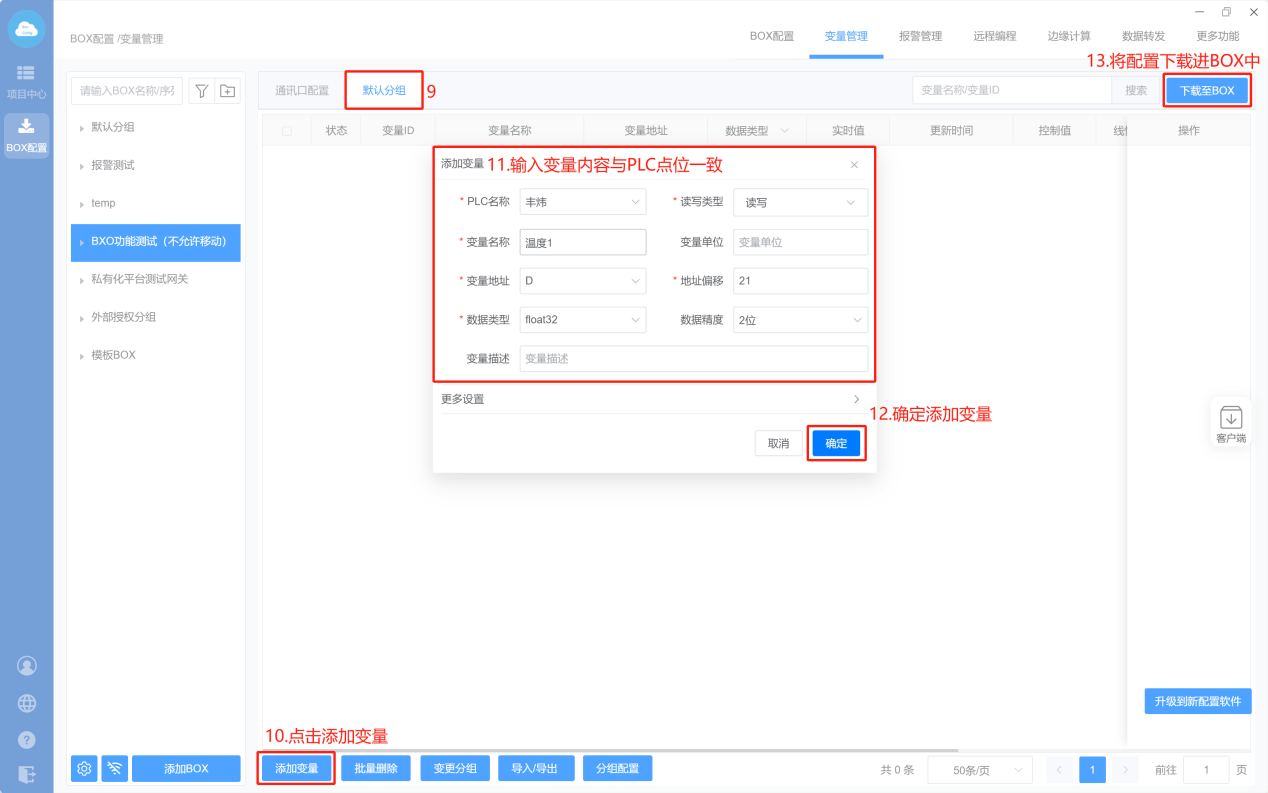

2. 添加变量

3. PLC设置

设置串口参数和通讯站号与以上同步

VB网口系列

支持CIP协议，兼容中大型PLC

通讯线缆：普通网线

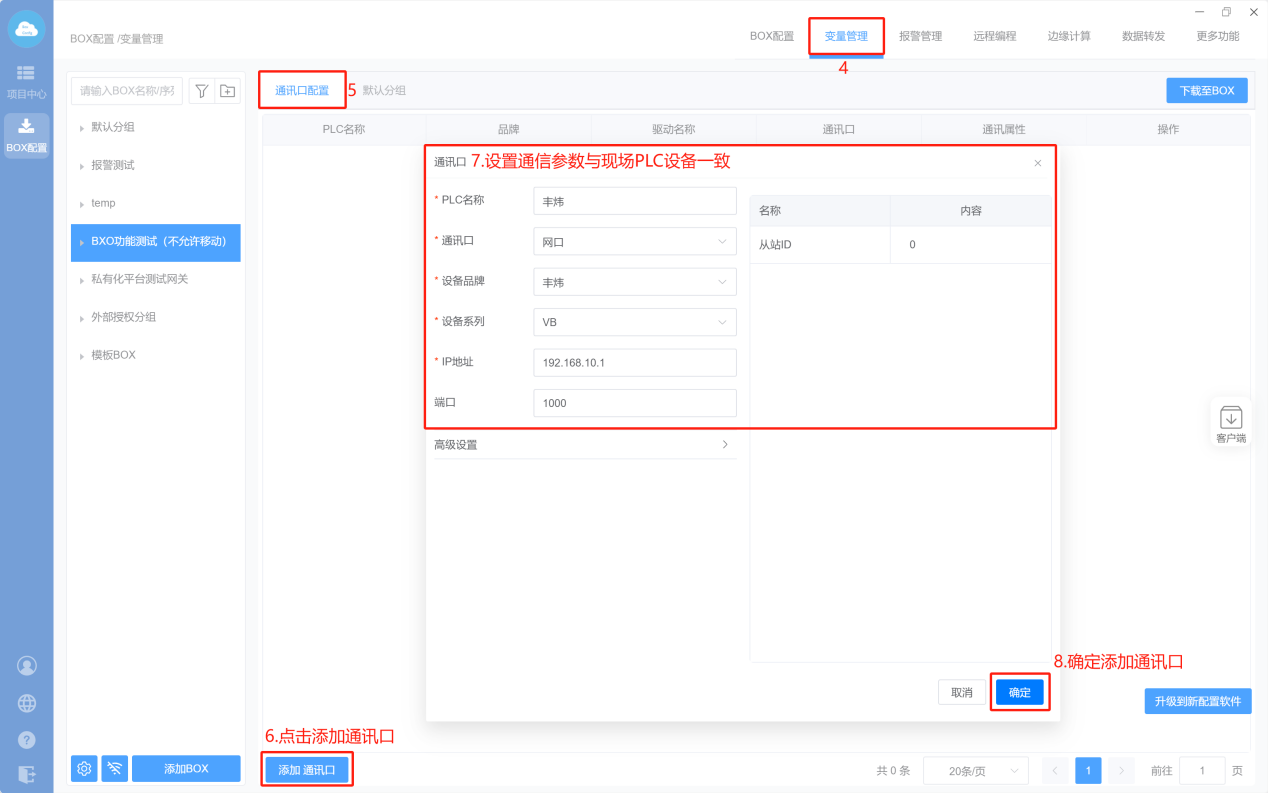

1. Box设置（注意：修改box参数，与PLC保持在同一网段）

2. 添加通讯口

3. 添加变量

4. PLC

设备PLC的IP地址、站号与BOX里配置通讯口一致

VS串口系列

采用USB转485接口，然后接到BOX对应的485口

通讯线缆

使用VS协议通讯的485接线方式
mini系列	201系列	301系列	401系列	VS
A+	A+	A+	A+	D+
B-	B-	B-	B-	D-
GND	GND	GND	GND	5-GND

1. Box设置（注意：修改box参数，与PLC的串口参数保持一致）

**
**

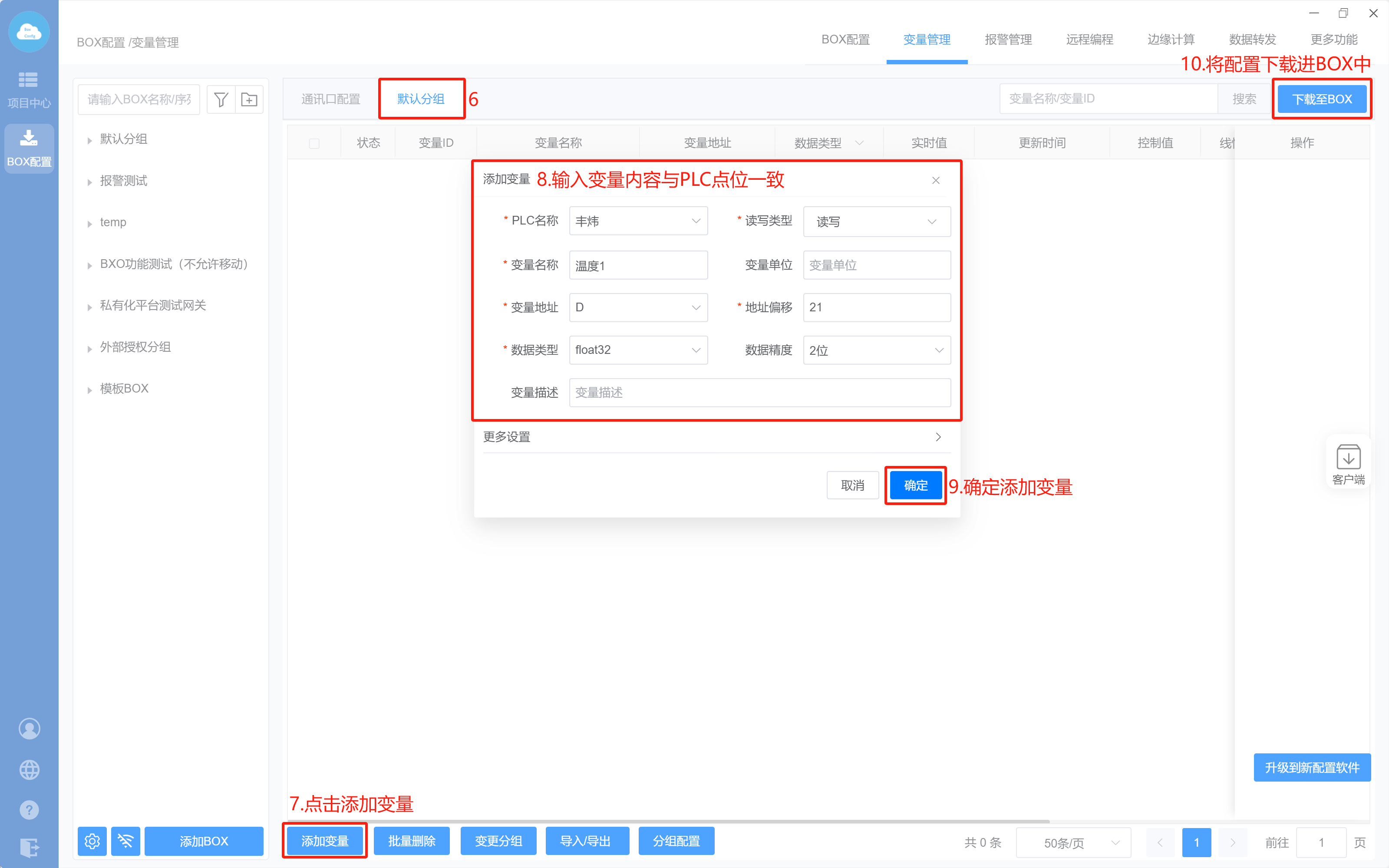

2. 添加变量

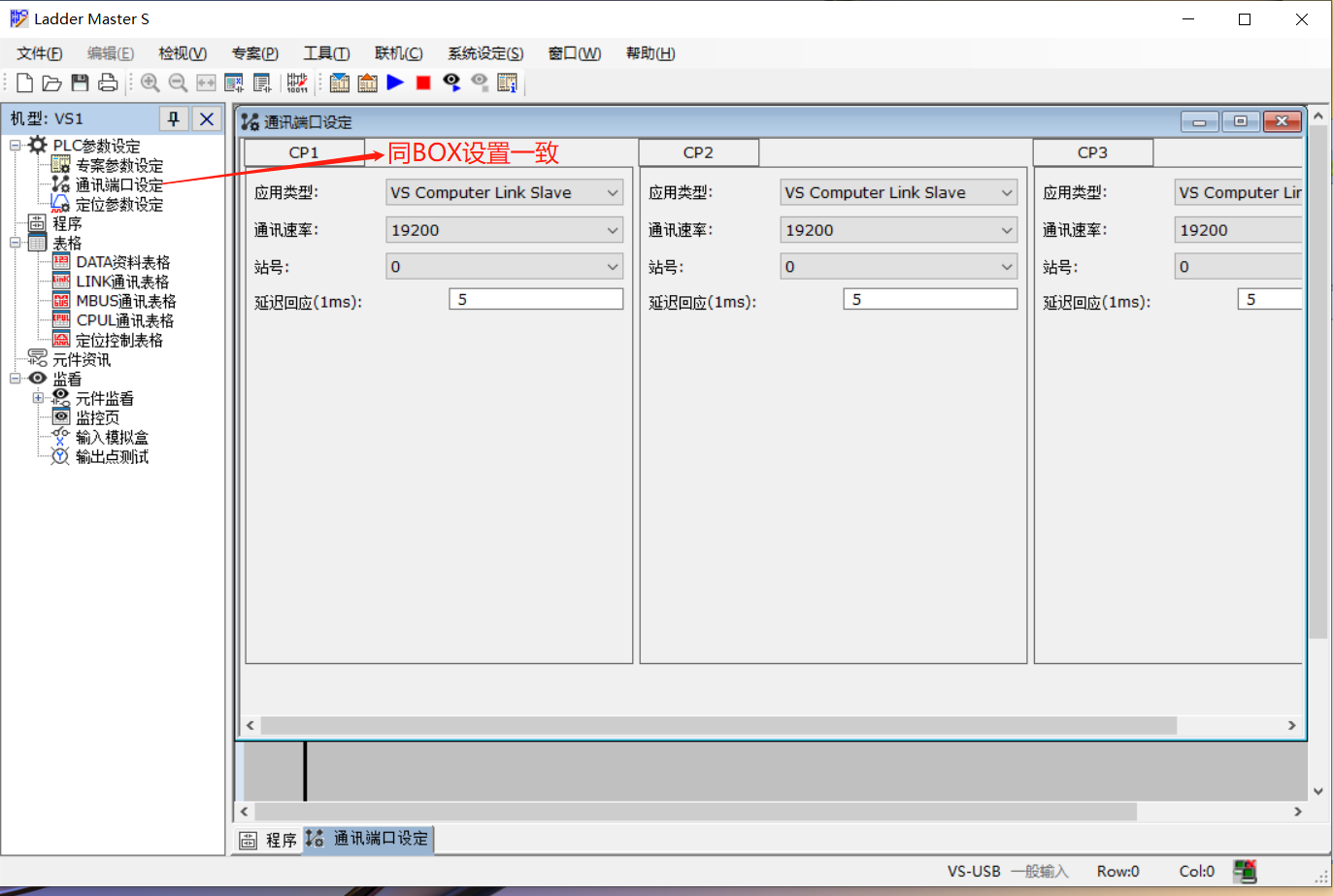

3. PLC设置
