# 1.1 使用流程
# 1.1.1 申请账户
登录网址：http://mn.mingnew.com/register/companyRegister (opens new window)

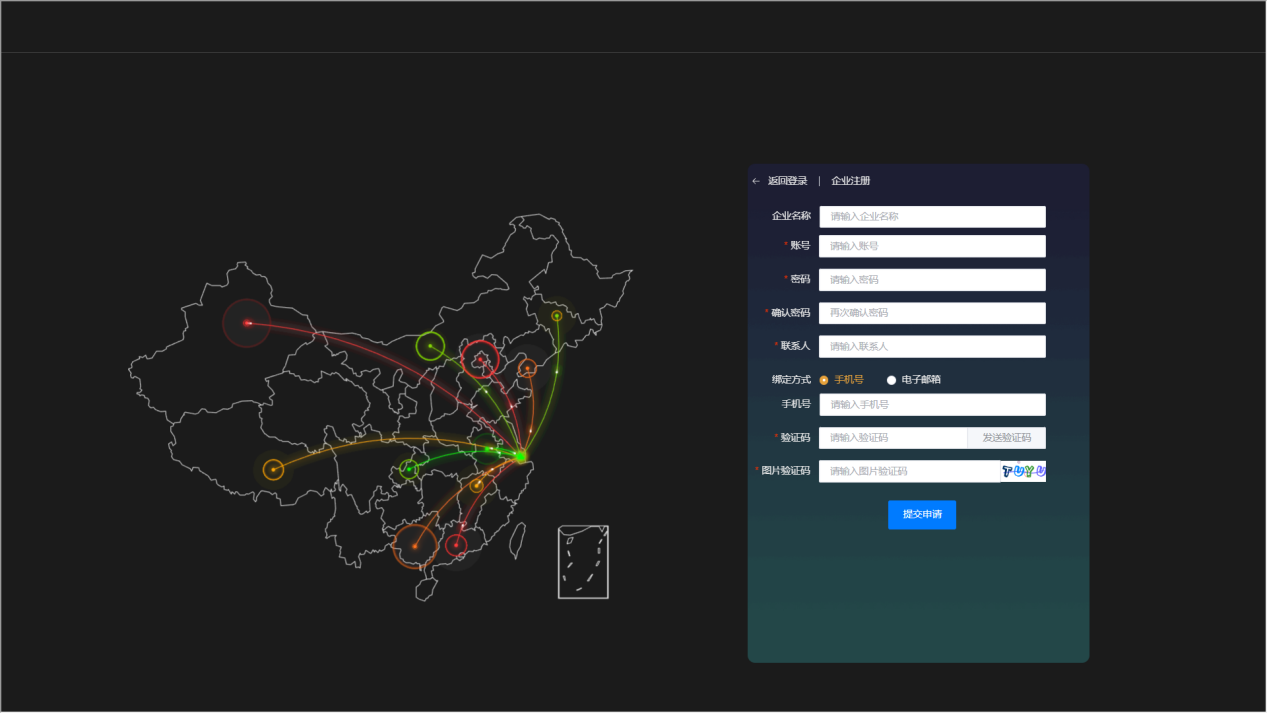

点击注册账户，输入企业名称+账户名+密码+手机号+验证码，如下图:
点击 “提交申请” ，企业信息完整的账户会自动审核通过，否则联系销售或者技术支持，予以通过。收到审核通过的短信后才能登录使用
说明：
- 手机号要求未注册未绑定，1个手机号只能注册一个账户。
- 企业要填写完整的企业名称。
# 1.1.2 下载BOXConfig配置软件

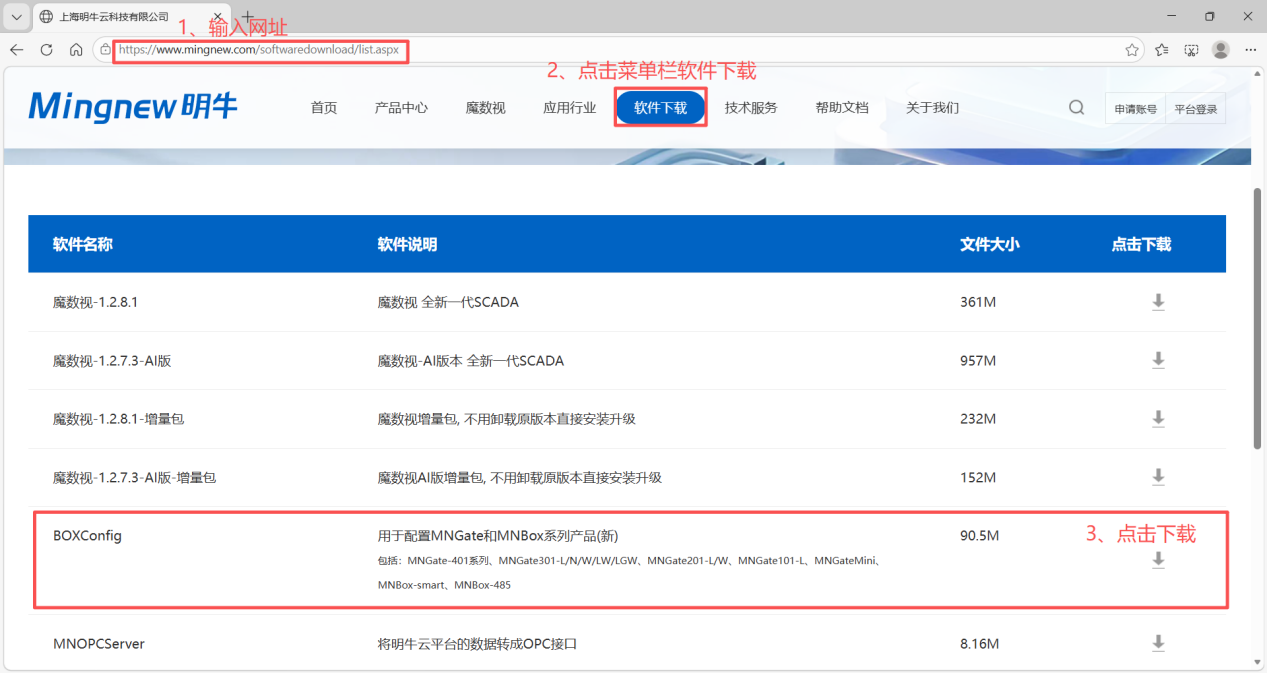

方法一：
在浏览器搜索输入网址：https://www.mingnew.com/ (opens new window)，进入上海明牛云官网点击菜单栏软件下载，找到BOXConfig点击下载即可。
方法二：
登录网址：http://mn.mingnew.com/ (opens new window)，输入账号密码登录平台，在BOX配置界面下载BOXConfig，并安装至电脑。
操作系统要求：Windows7/ Windows8/ Windows10/ Windows server2008以上
系统环境要求：安装.NET4.0以上，原则上Windows7以上系统自带。
注意
BOX的相关配置可以使用配置软件进行配置，也可以直接登录云平台在网页端进行配置，2种方式操作方法一样，以下以配置软件为例进行介绍。
# 1.1.3 登录账户

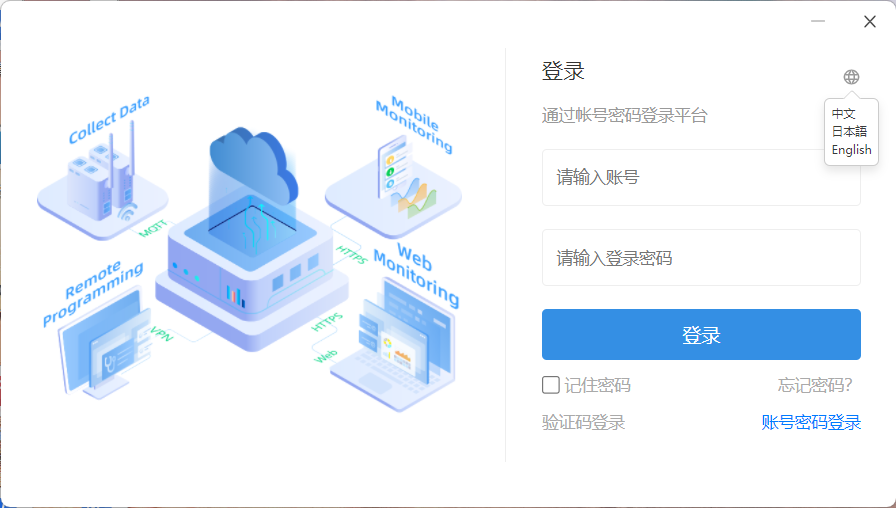

输入账户和密码，点击登录
# 1.1.4 添加BOX
注意
盒子需要正常上电且连接上服务器。
1、BOX在线

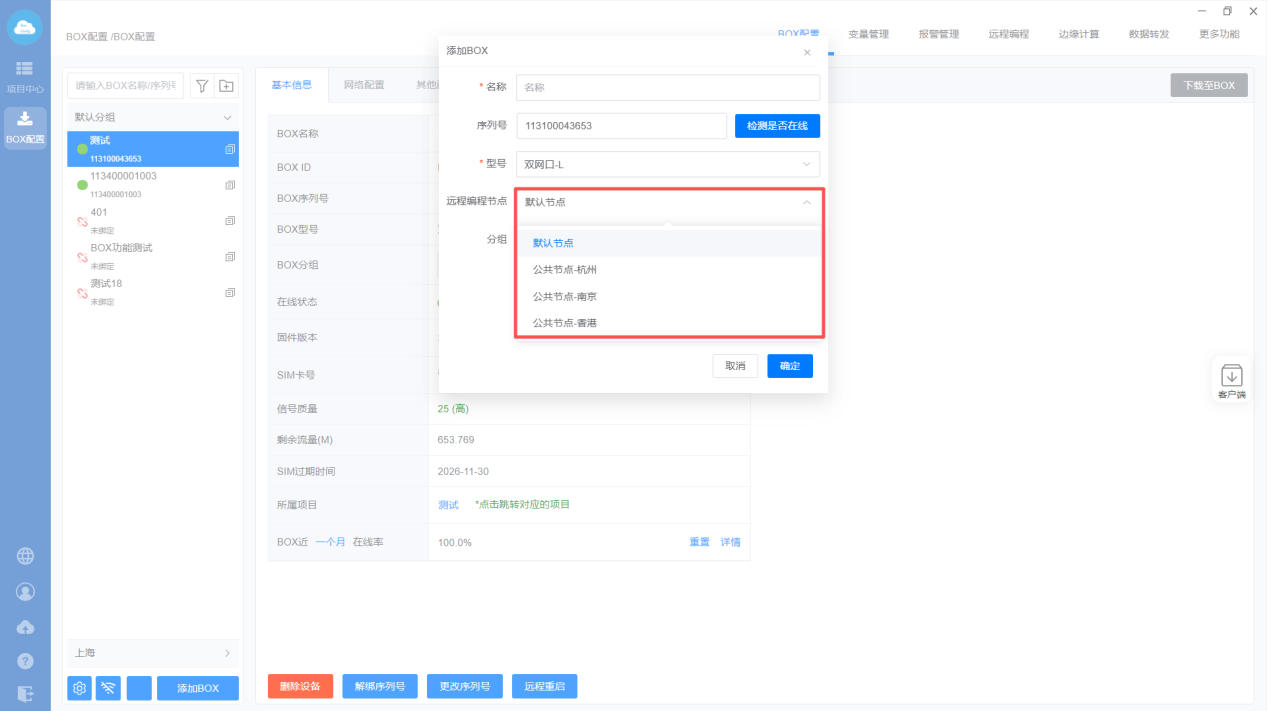

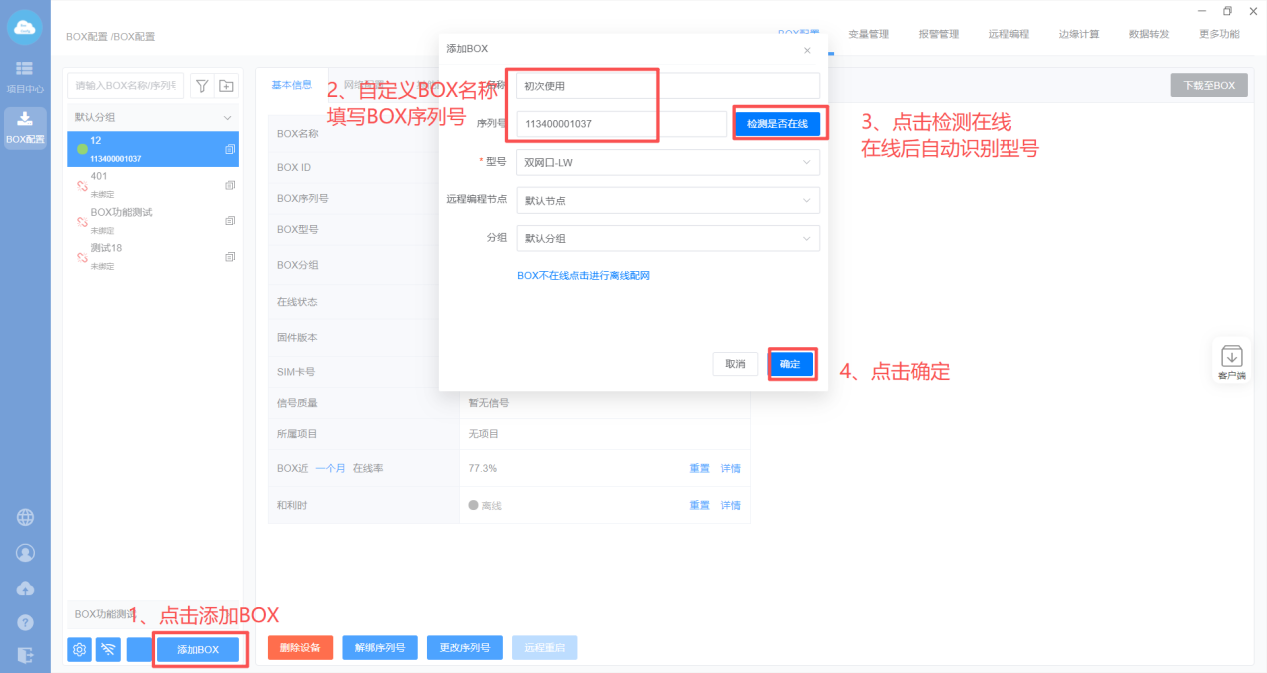

在“BOX配置”里点击“添加BOX”，在弹出窗口里填写名称及序列号，点击“检测是否在线”，BOX在线就可以点击确定。
其中远程编程节点一共包括四个可选择：默认节点、公共节点-杭州、公共节点-南京、公共节点-香港，
默认节点：当前服务器，公有云除外，公有云默认公共节点-南京；
说明：3.50121813及以上的固件可以设置远程编程节点，如果设备在香港、台湾以及国外使用，请选择公共节点-香港
2、如果提示不在线，请点击“BOX不在线点击进行离线联网”

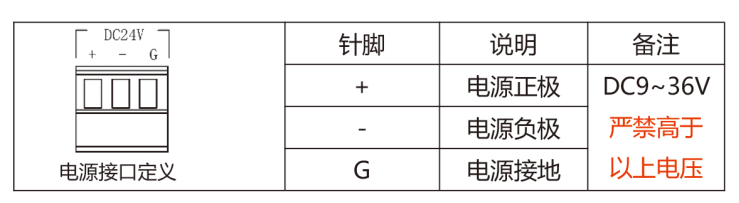

（1）BOX接入24V电源，盒子电源指示灯亮。
（2）修改上网方式

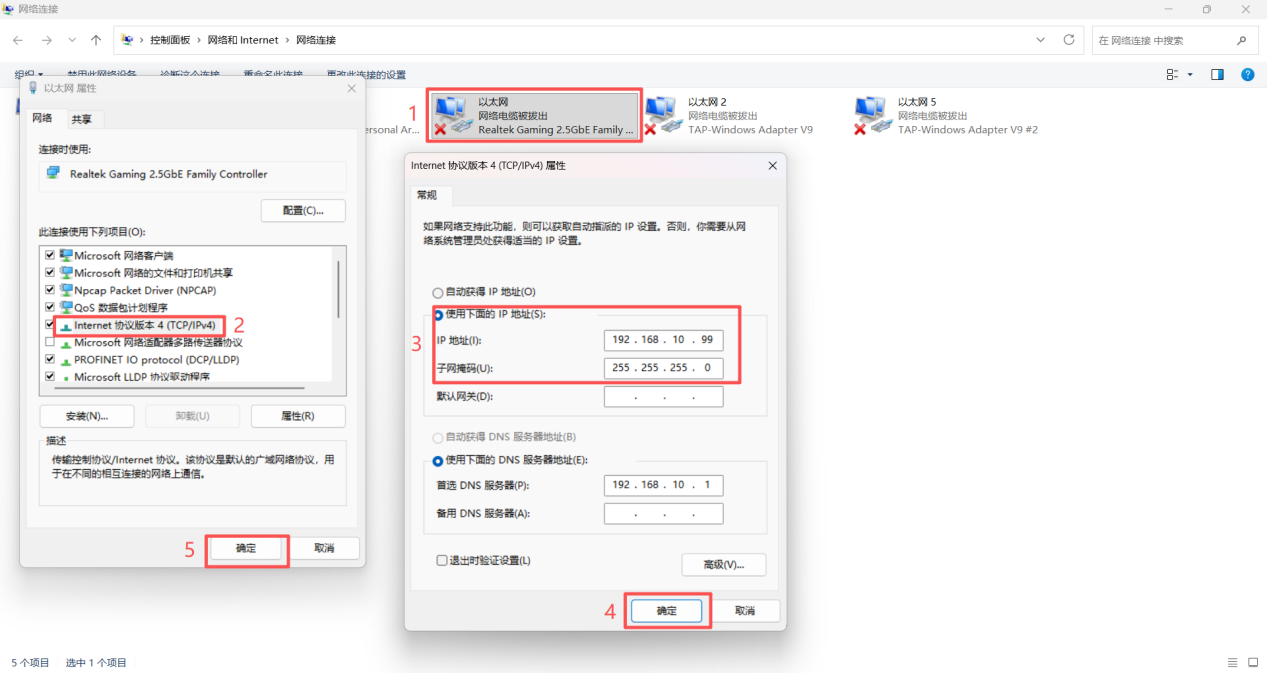

使用网线连接LAN 口和电脑，设置电脑网卡IP 和盒子IP在一个网段，比如盒子当前ip 为192.168.10.100,设置电脑网卡的IP为192.168.10.99。
详见下图：
（3）点击“BOX不在线点击进行离线配网”

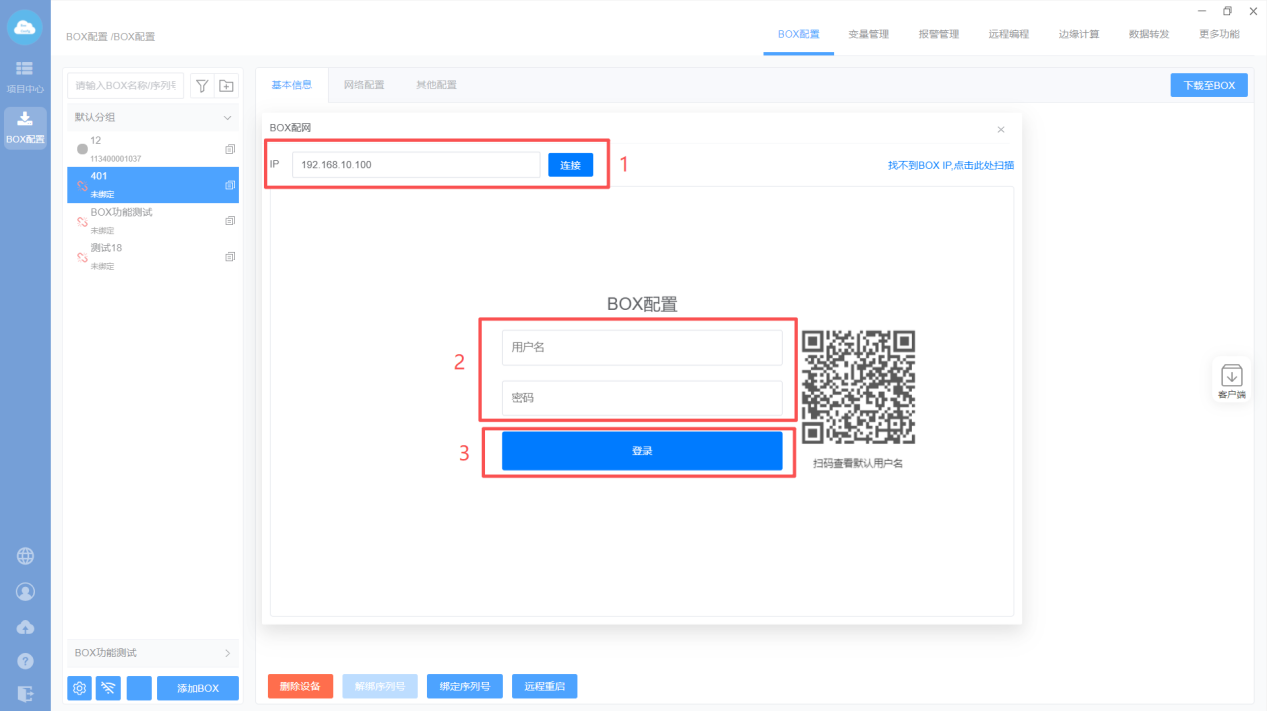

在弹出的对话框中输入BOX当前的IP地址（默认为：192.168.10.100），点击连接，3.5版本的固件使用离线配置设置需要登录账户密码，账号密码默认密码根据页面提示进行查看。如果未弹出账号密码的提示，请忽略。
（4）进入之后点击【网络配置】，在联网模式中选择上网方式可选：自动联网、以太网、Wifi以及4G，配置好后，点击“保存”。
# 1.1.5 采集数据
# 1.1.5.1 串口设备
西门子S7-200为例
- 接线
| PLC端 | BOX端 |
|---|---|
| 3 | RS485:A |
| 8 | RS485:B |
- 添加设备
在“BOX配置”里选中对应BOX，“变量管理”里的“通讯口配置”，点击“添加通讯口”，选择对应的COM口，以及PLC的品牌型号，串口通讯保持和PLC的通讯参数一致，配置好之后点击确定。
- 添加变量

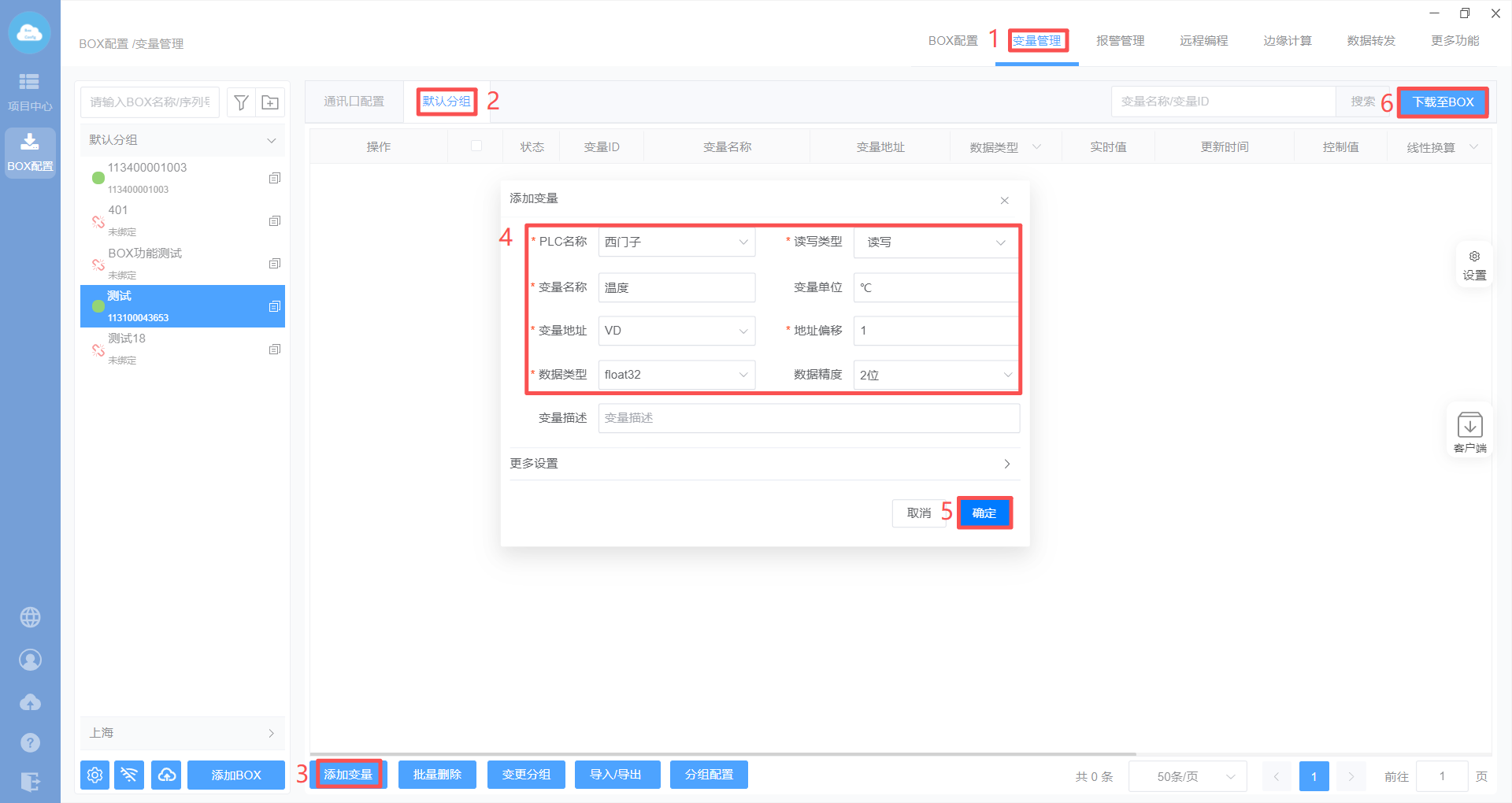

在“变量管理”的分组里“添加变量”，填写设备来源、读写类型、变量名称、变量地址、地址偏移、数据类型、数据精度等等，配置完成之后再点击确定。
- 设备来源：选择对应的设备
- 变量名称：自定义
- 变量地址：选择PLC 中的地址类型
- 数据类型：选择变量的数据类型
| 数据类型 | 说明 | 数据类型 | 说明 |
|---|---|---|---|
| Bool | 位 | float32 | 单精度浮点数 |
| int16 | 16位整数 | Double | 双精度浮点数 |
| uint16 | 16位无符号整数 | Long | 长整数 |
| int32 | 32位整数 | bcd | bcd码 |
| uint32 | 32位无符号整数 | bcd32/64 | 32/64位bcd |
读写类型：分读写、只读、只写
读写：能监控变量的值，还可以写值；
只读：只能监控变量的值，不可写值；
只写：只能控制变量的值，不可读取值。
- 变量单位：选填，变量的单位，如m，kg等
- 地址偏移：输入PLC 里的变量地址
- 数据精度:对浮点数的数据进行精确到小数点
- 变量描述：选填，自定义
- 下载至BOX。
# 1.1.5.2 网口设备
注意：盒子网口要设置和设备同网段但不相同的IP。
西门子S7-200 Smart设备为例
- 接线
| PLC端 | BOX端 |
|---|---|
| 普通网线 | LAN/WAN口 |
- 设置BOX的IP地址

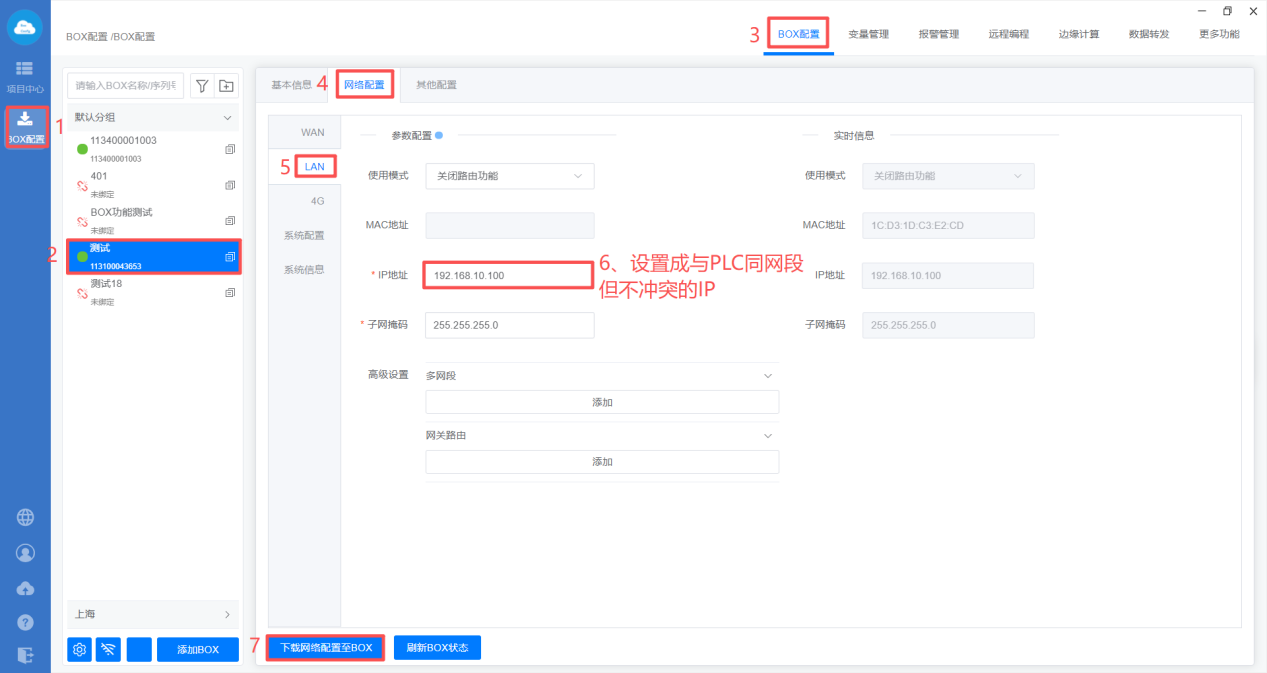

在“BOX配置”里选中对应BOX，“BOX配置”的“网络配置”里，选中LAN（WAN）,设置和PLC同网段的IP地址，配置完之后点击“下载网络配置至BOX”

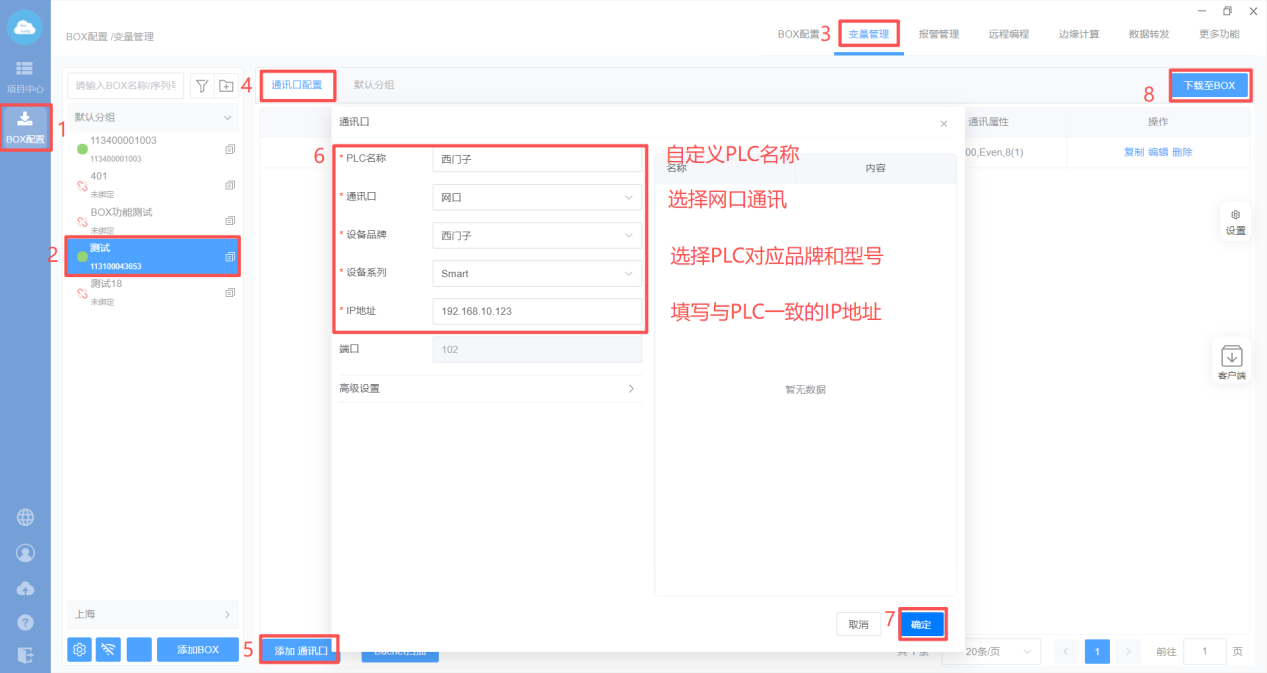

- 添加设备
在“变量管理”里的“通讯口配置”，点击“添加通讯口”，选择BOX连接的接口，以及PLC的品牌型号，填写PLC的IP地址，配置好之后点击确定。
- 添加变量（同串口设备）
在“变量管理”的分组里“添加变量”，填写设备来源、读写类型、变量名称、变量地址、地址偏移、数据类型、数据精度等等，配置完成之后再点击确定。
- 下载至BOX。
# 1.1.6 下载和监视
前提：BOX在线
1、下载

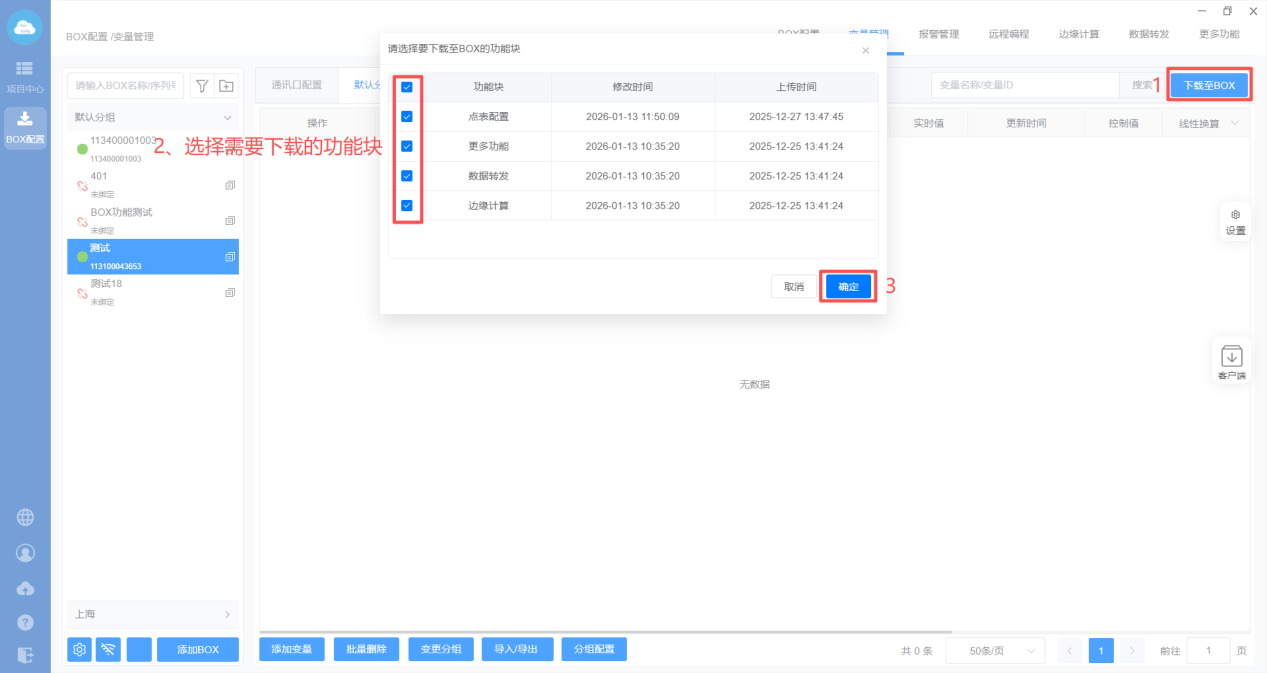

点击右上方的“下载至BOX”，勾选需要同步的功能块，点击确定。
2、监视

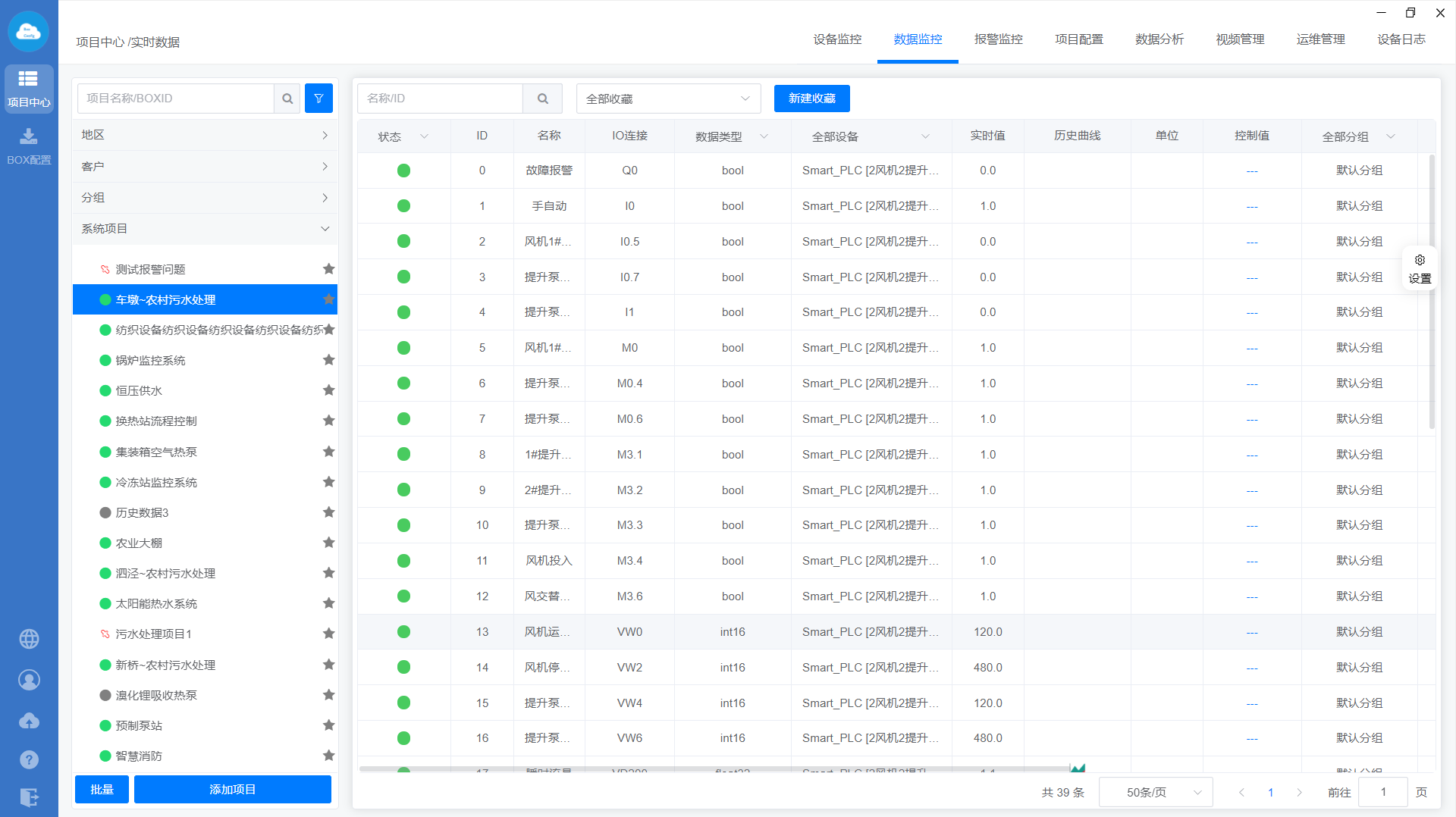

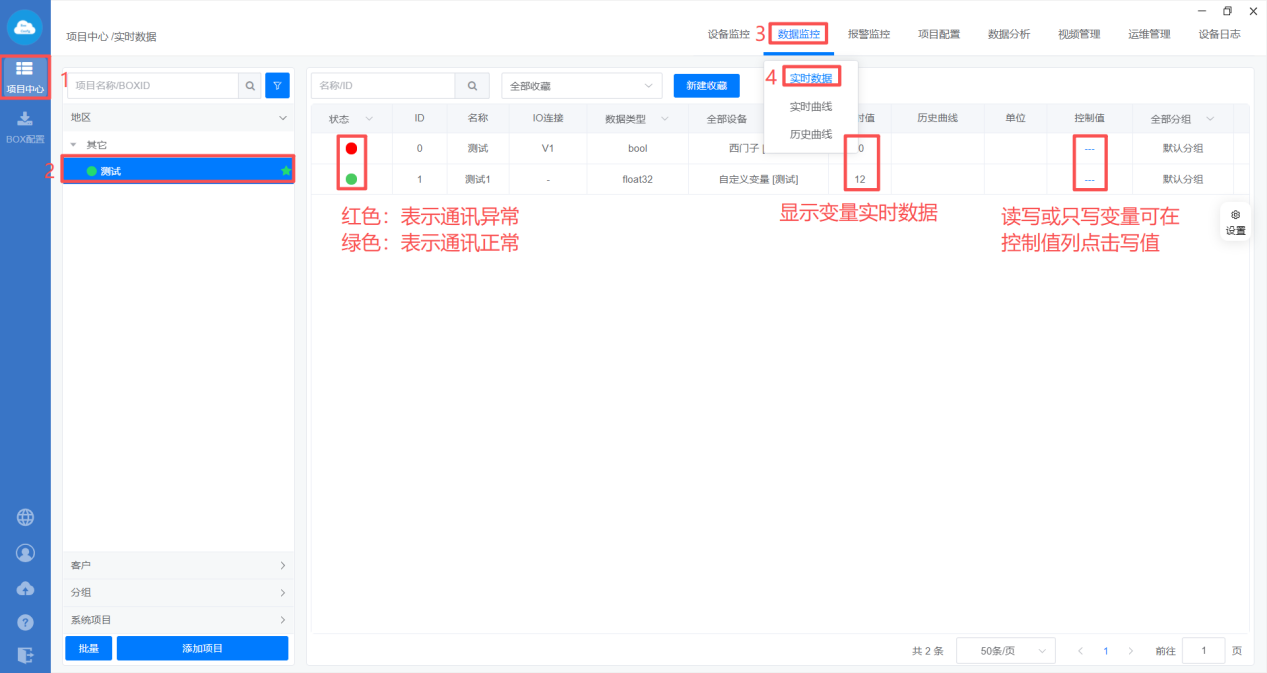

进入【项目中心】选中项目名称，点击【数据监控】，选中“实时数据”。
- 状态绿色：通讯正常
- 状态红色：通讯异常
# 1.1.7 添加项目
1、在“项目中心”里点击“添加项目”，自定义项目名称，根据需求进行位置选择，最后点击确定。
说明：
- 自由项目：完全创建一个新的空白项目；
- 复制项目：复制一个之前做好的某一个项目；
- 模板项目：这个项目关联到某一个模板之上，项目的内容完全引用模板的内容。
2、绑定BOX

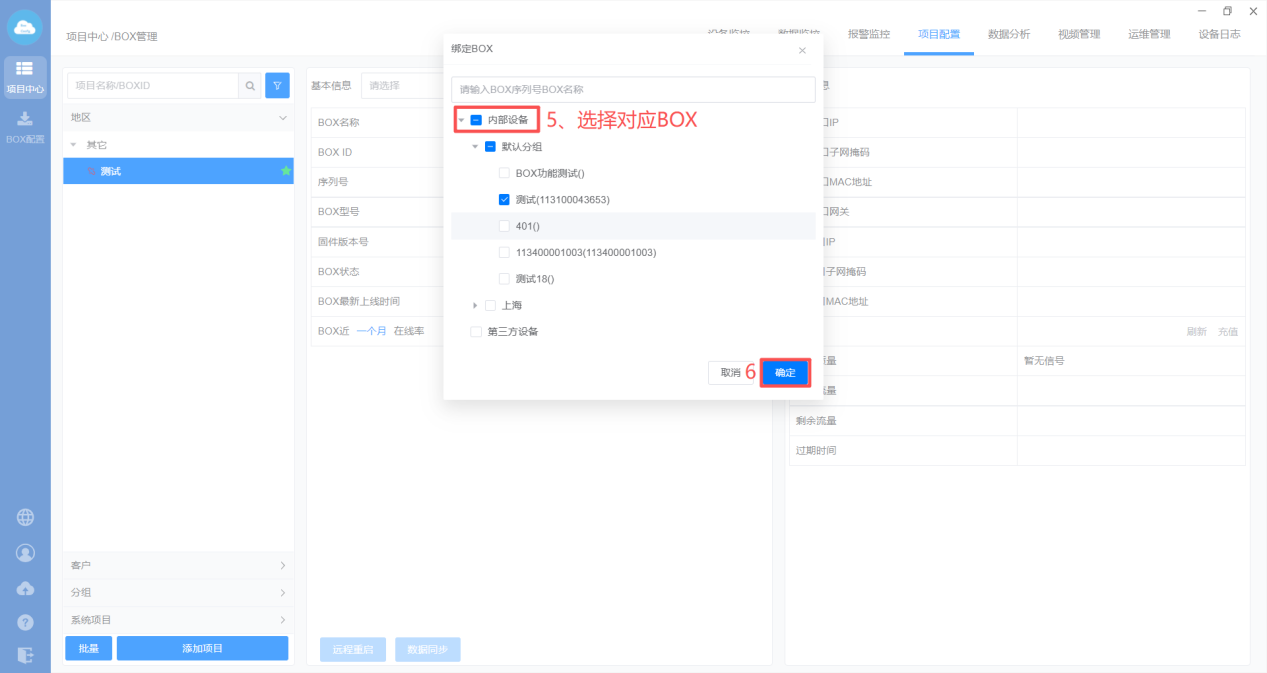

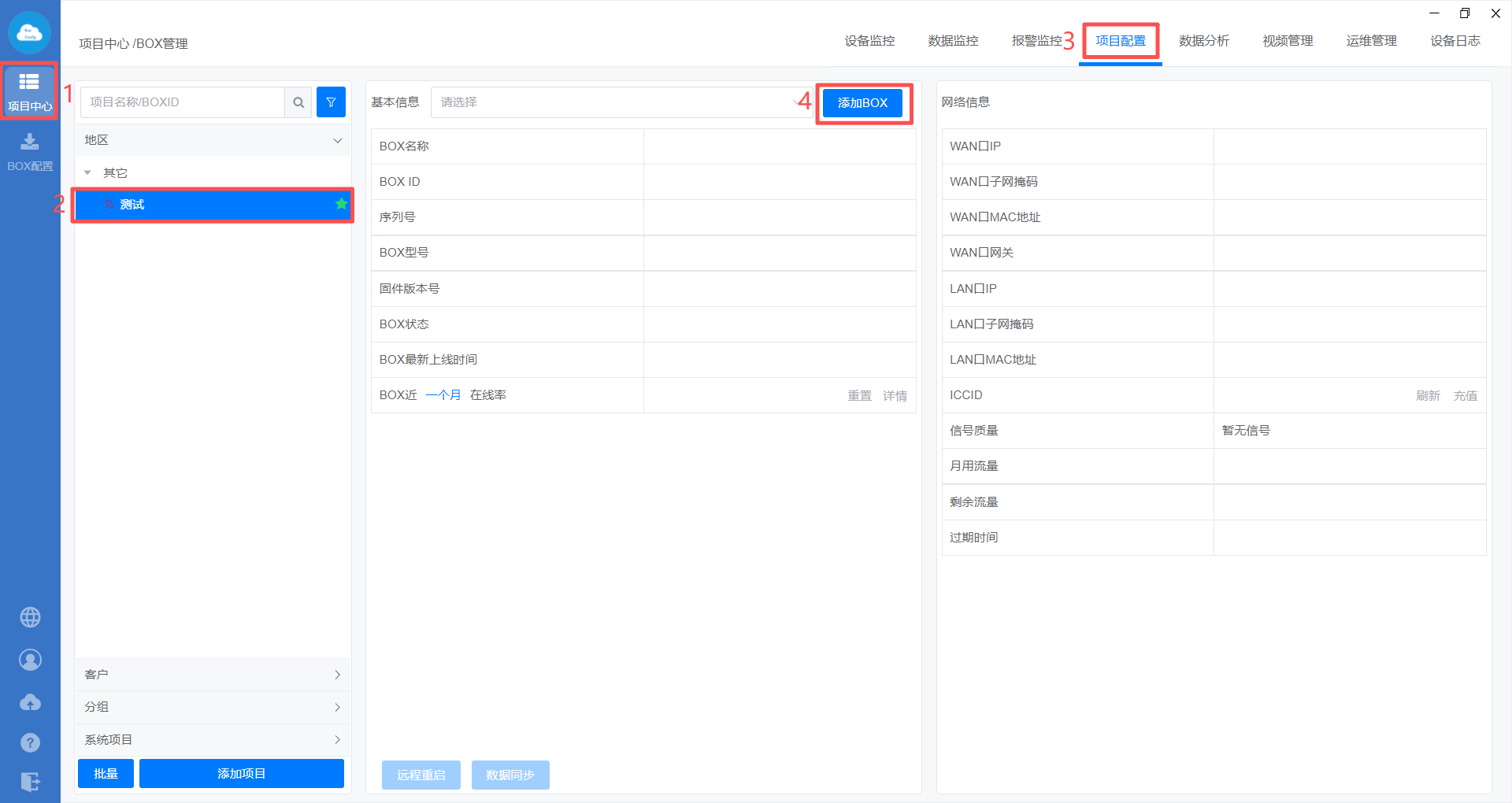

在“项目中心”里选中对应项目，点击“项目配置”的“添加BOX”，在弹出窗口里选择BOX，并确定。
# 1.1.8 组态绘制

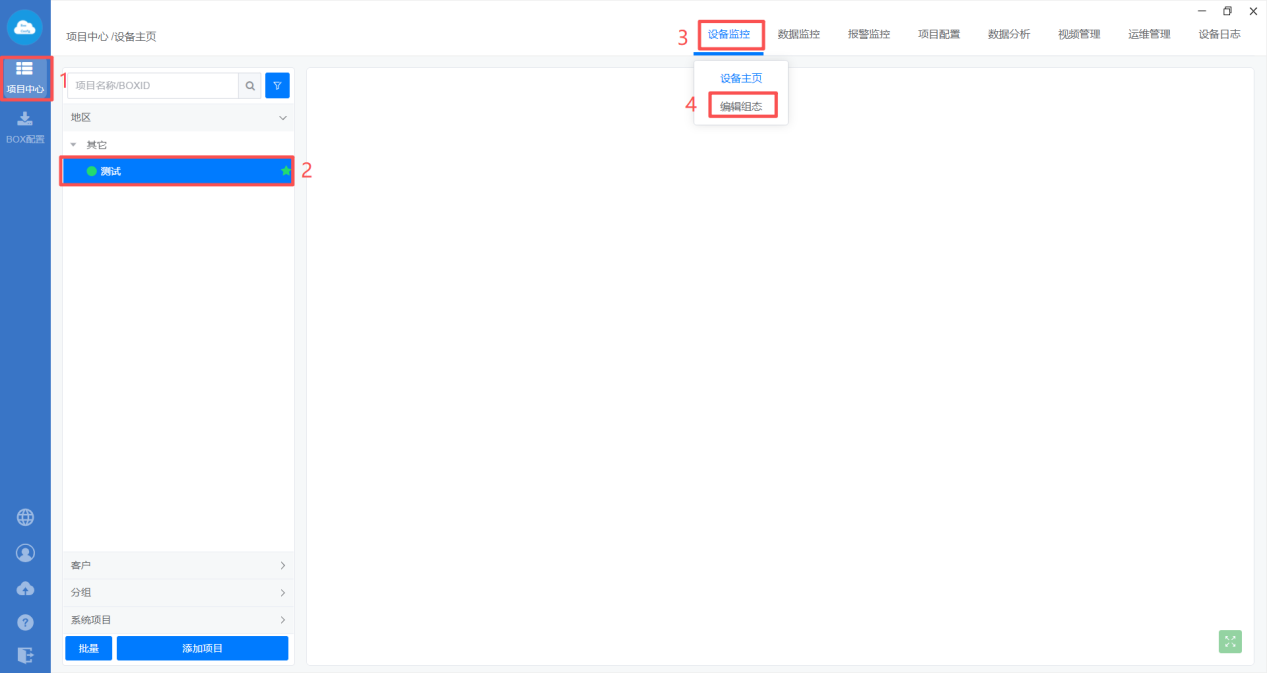

1、进入【项目中心】 ——选择项目——鼠标移动到【设备监控】，出现“编辑组态”的提示，点击“编辑组态”，调整到组态页面。
2、设置画布名称和画面尺寸
- 自适应大小：以画布内元素为大小边界，自动适应整个屏幕。
- 固定大小 ：以内置的尺寸为大小边界；
- 自定义大小：用户自动设置长宽尺寸。

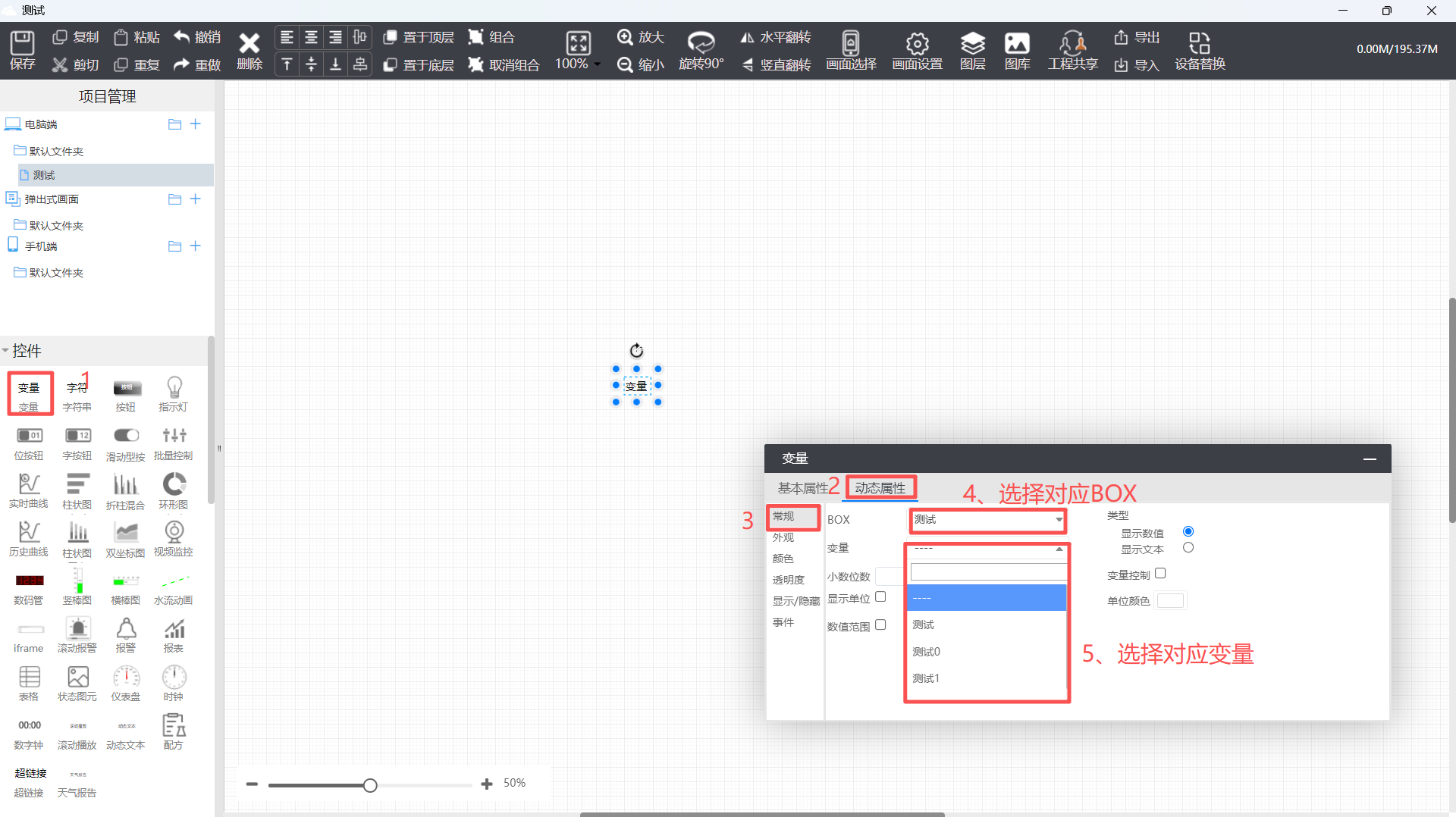

3、拖动控件到画布，设置关联的变量，然后保存。
详细使用说明见《组态画面》

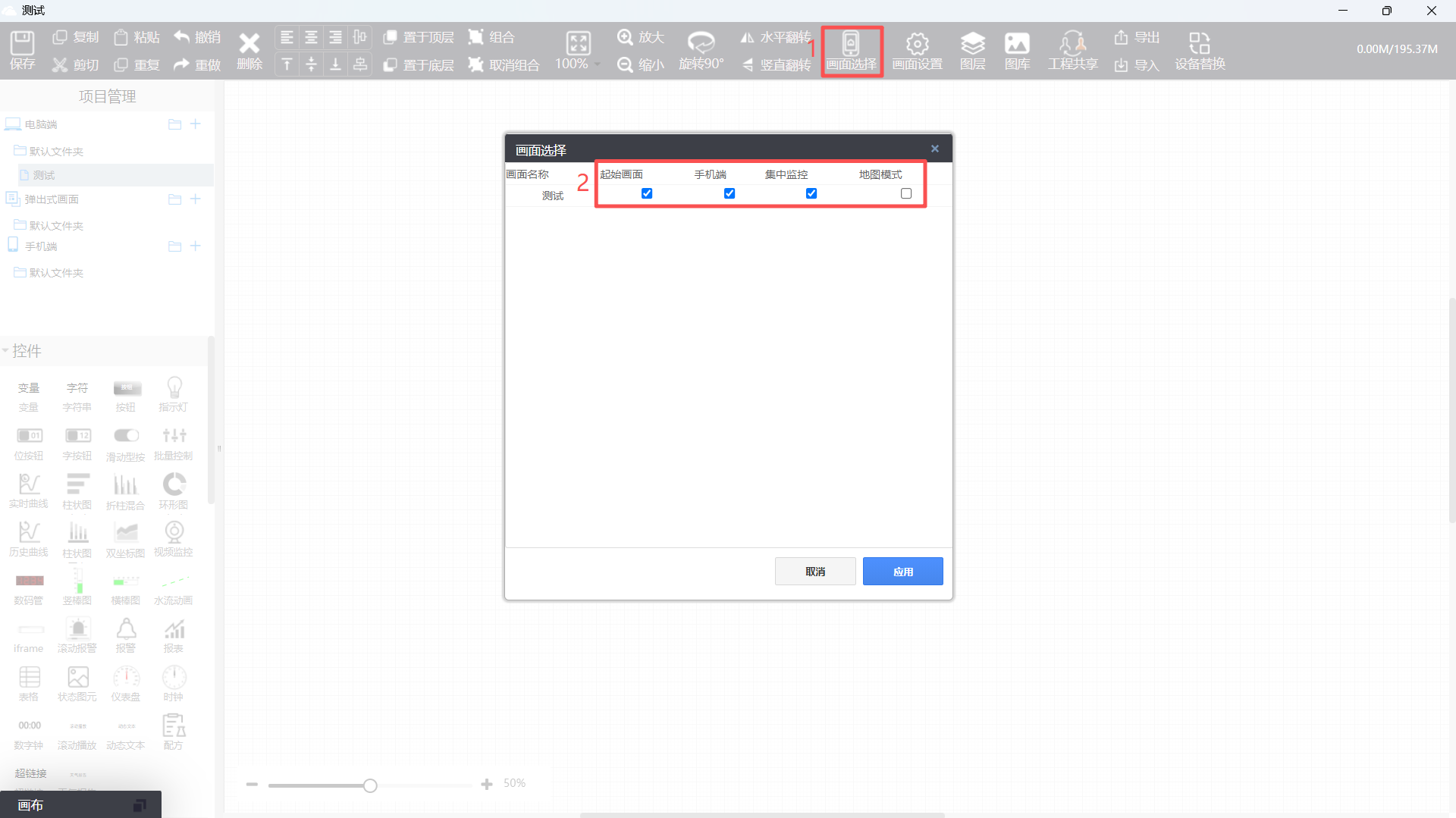

4、设置电脑和手机起始画面，以及集中监控。
5、进入设备监控画面，即可查看组态。

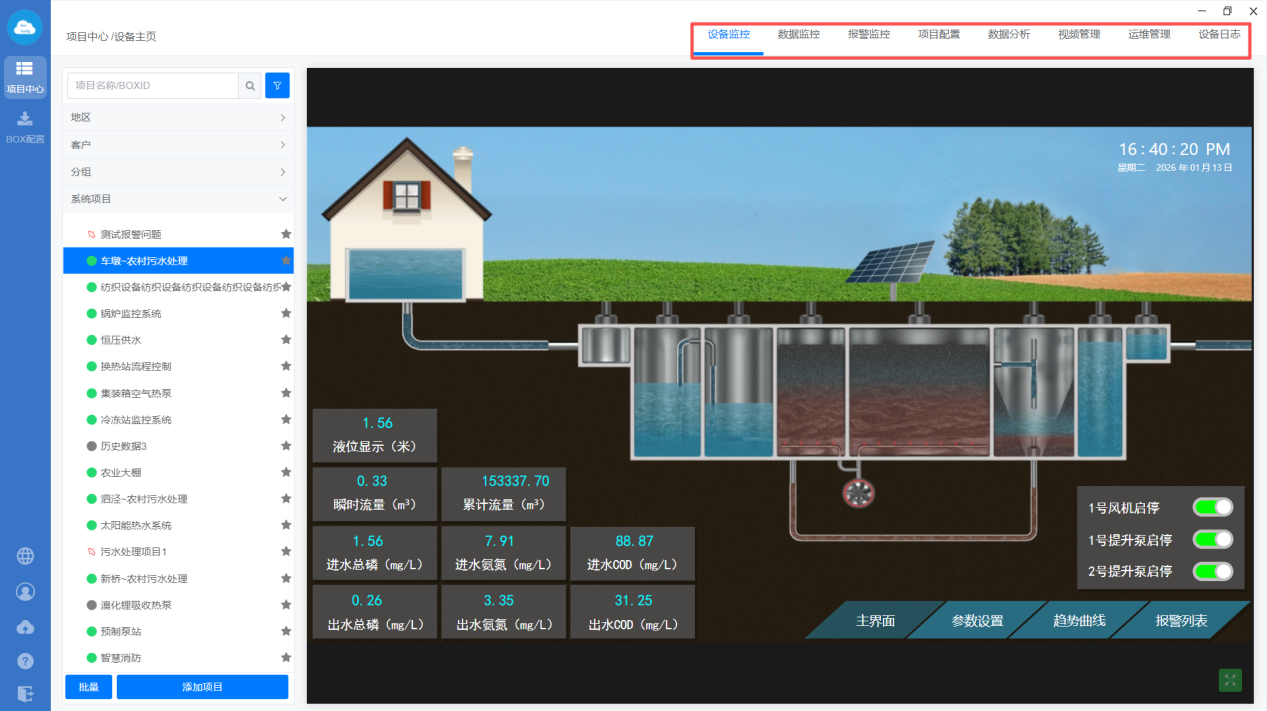

# 1.1.9 电脑端查看

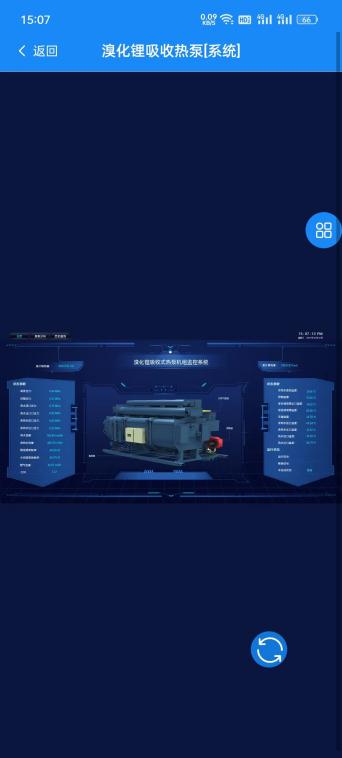

# 1.1.10 手机端查看
1.公众号：扫描以下二维码（图1）
2.小程序：扫描以下二维码（图2）
图（1）
图（2）
绑定新账户--输入账户名和密码--绑定成功之后--进入小程序查看画面和组态
