信捷
# XC
通讯线缆
| 与信捷XC系列PLC通讯的RS232接线方式 | |||
|---|---|---|---|
| 201系列 | 301系列 | 401系列 | XC系列 |
| RXD | RXD | RXD | 5 |
| TXD | TXD | TXD | 4 |
| GND | GND | GND | 8 |
 | |  |  |
- 添加变量
- PLC设置
# XD
通讯线缆
| 与信捷XD系列PLC通讯的RS232接线方式 | |||
|---|---|---|---|
| 201系列 | 301系列 | 401系列 | XD系列 |
| RXD | RXD | RXD | 5 |
| TXD | TXD | TXD | 4 |
| GND | GND | GND | 8 |
| | | |

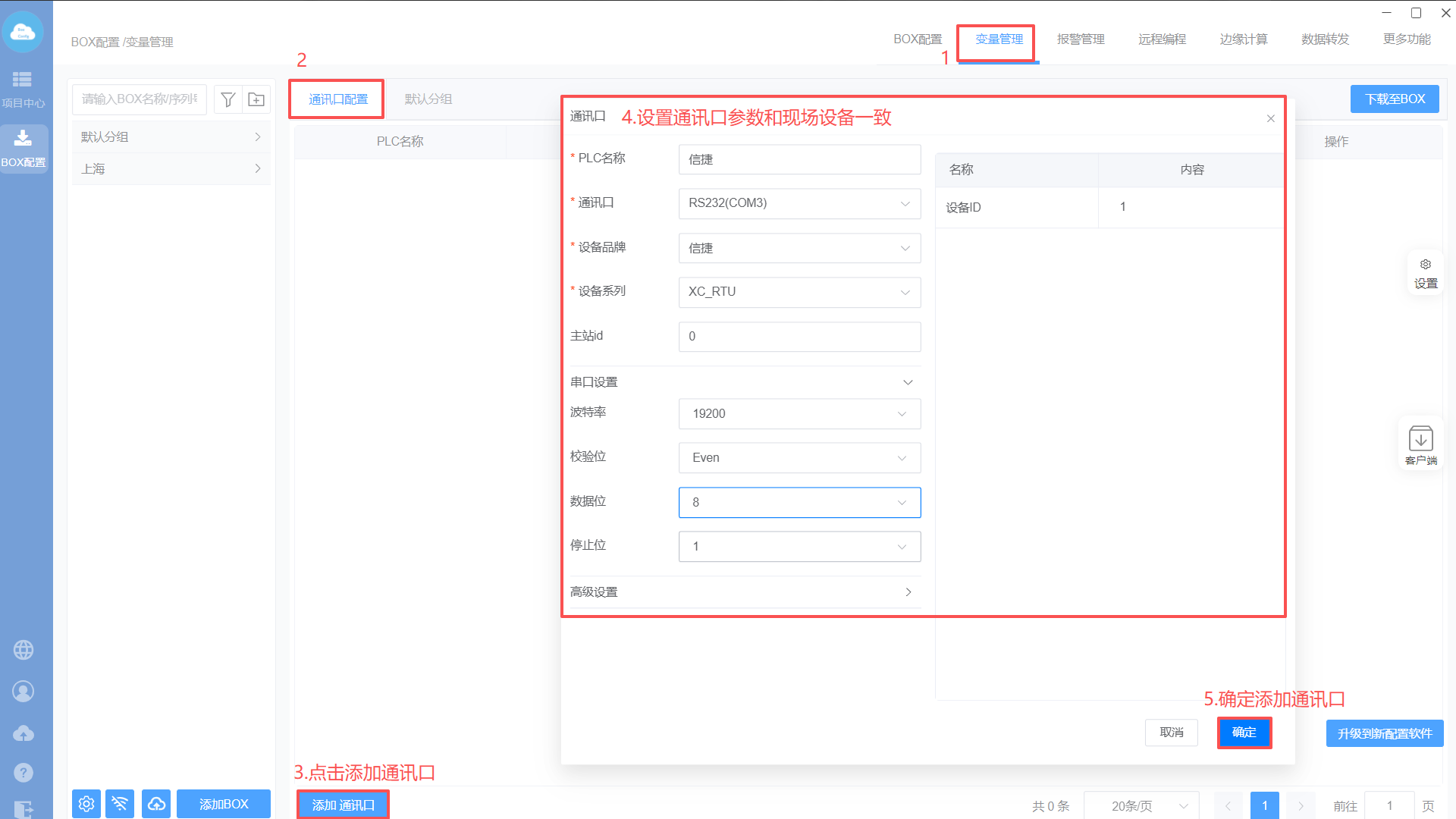

- BOX配置（BOX和PLC的通讯参数保持一样）

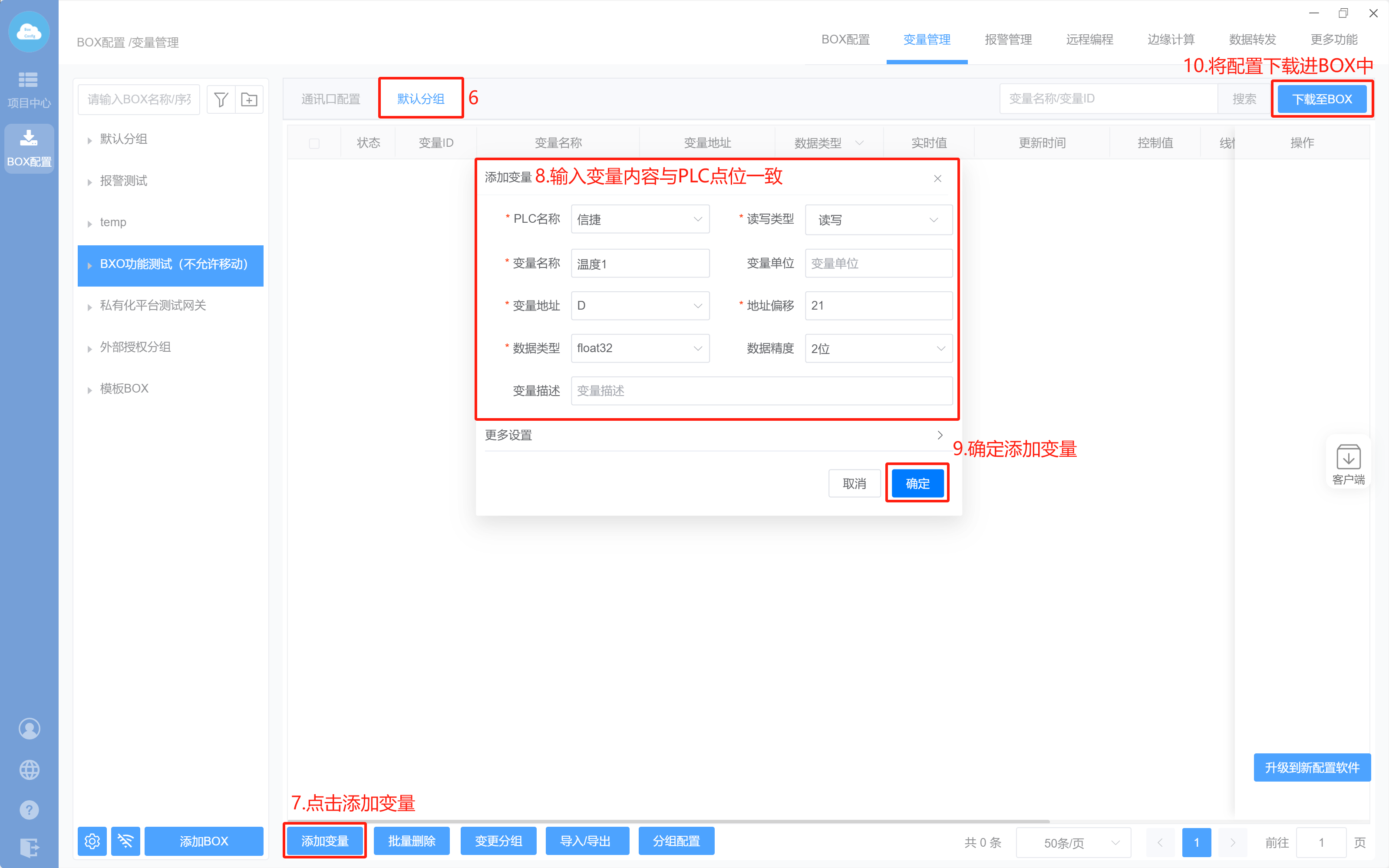

- 添加变量

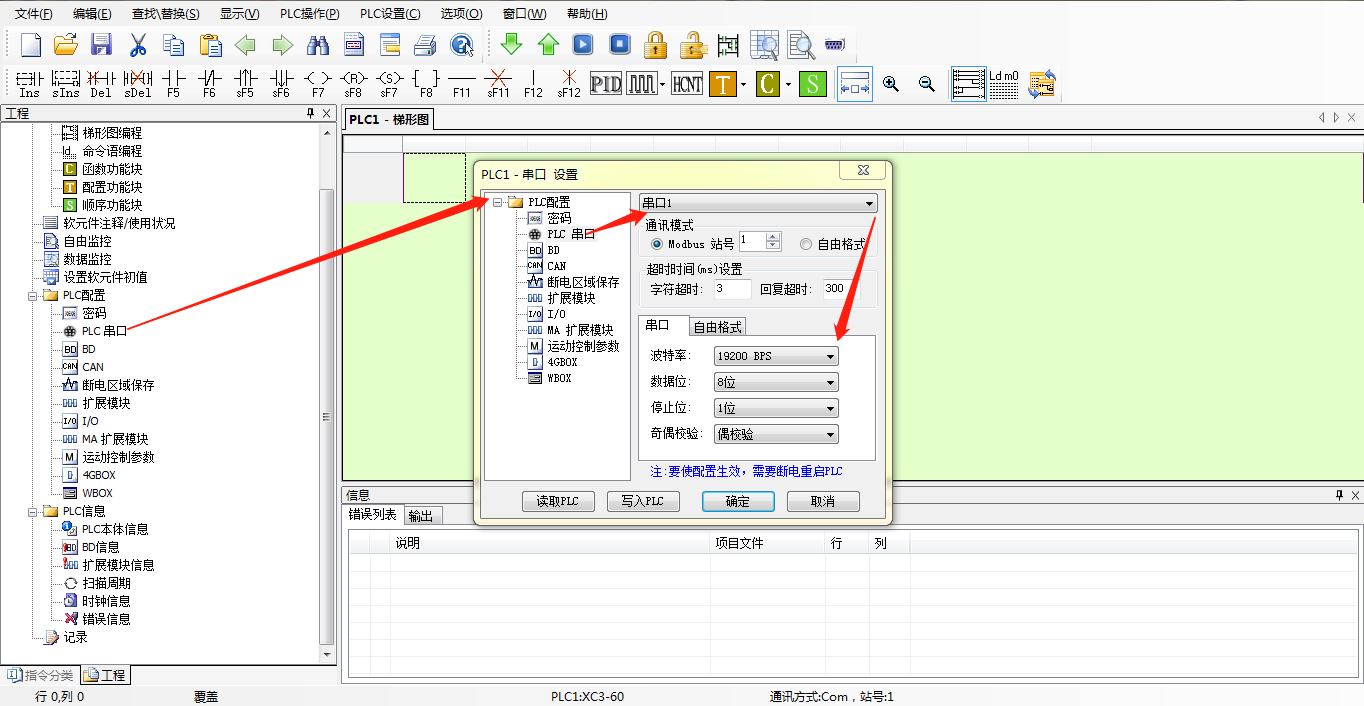

- PLC设置
# XL
通讯线缆
| 与信捷XL系列PLC通讯的RS232接线方式 | |||
|---|---|---|---|
| 201系列 | 301系列 | 401系列 | XL系列 |
| RXD | RXD | RXD | 5 |
| TXD | TXD | TXD | 4 |
| GND | GND | GND | 8 |
| | | |

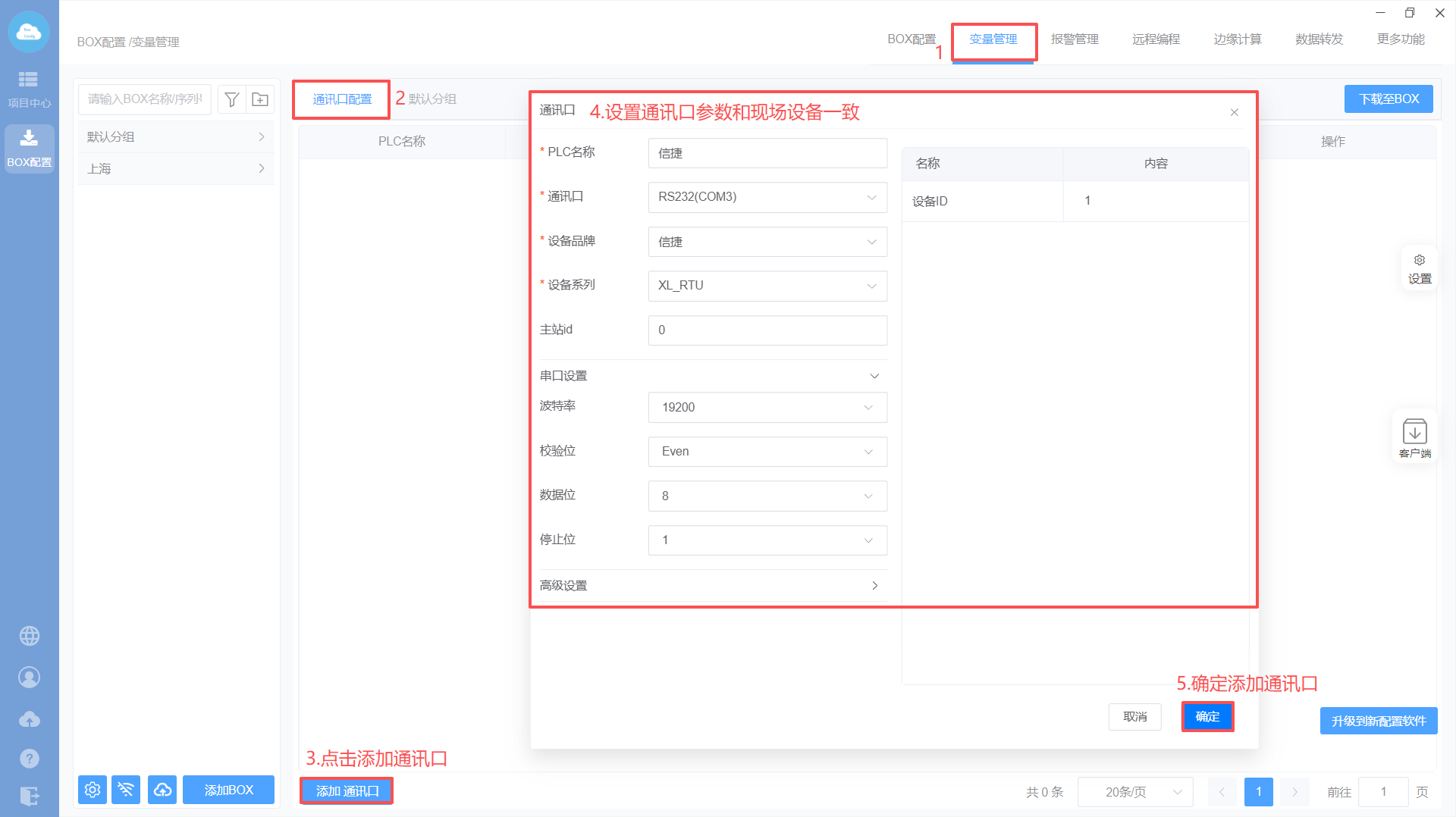

- Box配置（BOX和PLC的通讯参数保持一样）
- 添加变量
- PLC设置
# 网口XD5E （XNet）
注意：请将网关升级到3.512816固件及以上
升级详细步骤见《固件升级》
兼容型号：XD3E/XD5E/XL5E/XL5N/XDME/XLME /XDH/XLH/XL5H
通讯线缆：普通网线
- Box设置（注意：修改box参数，与PLC保持在同一网段）

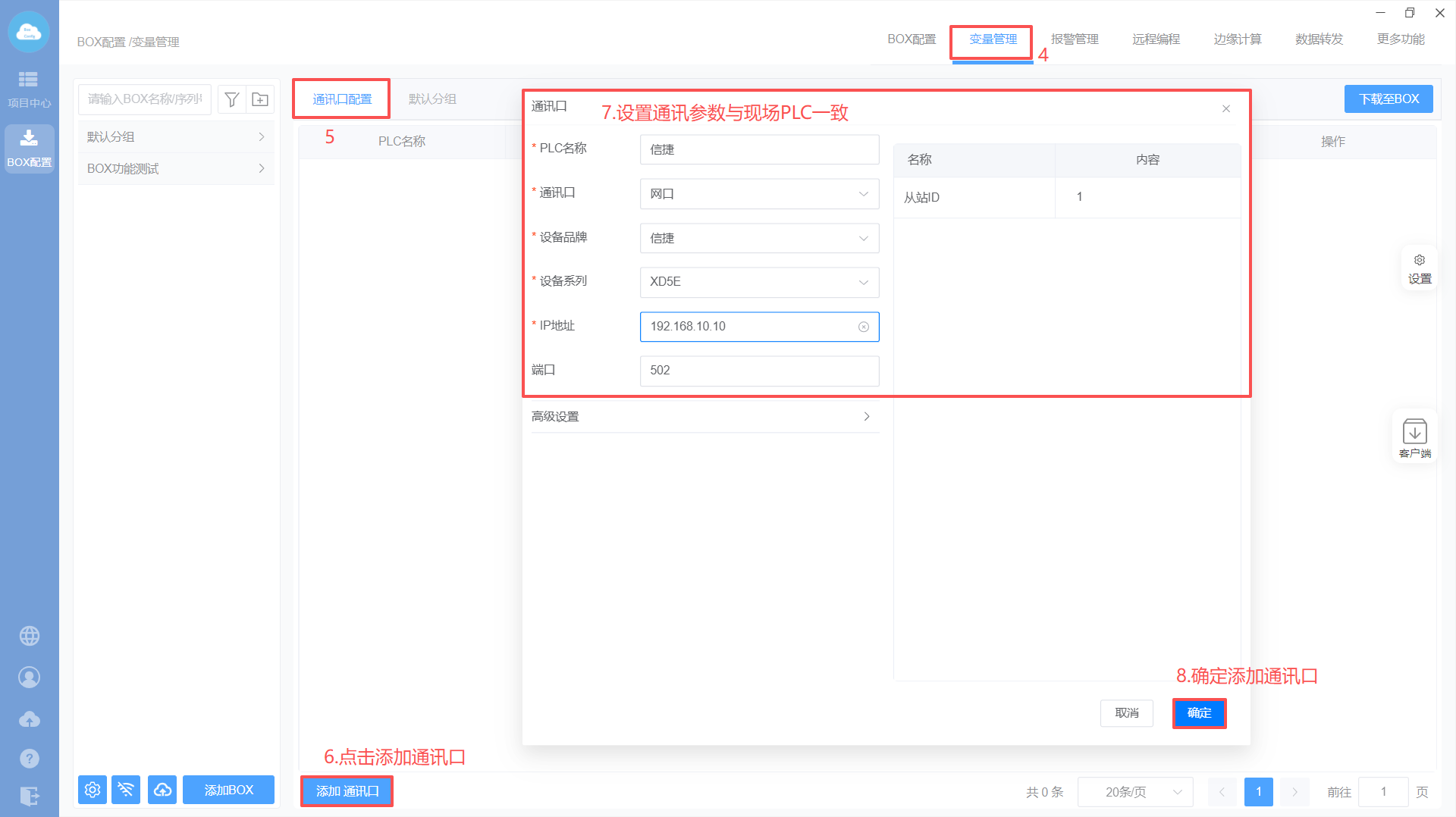

- 添加通讯口

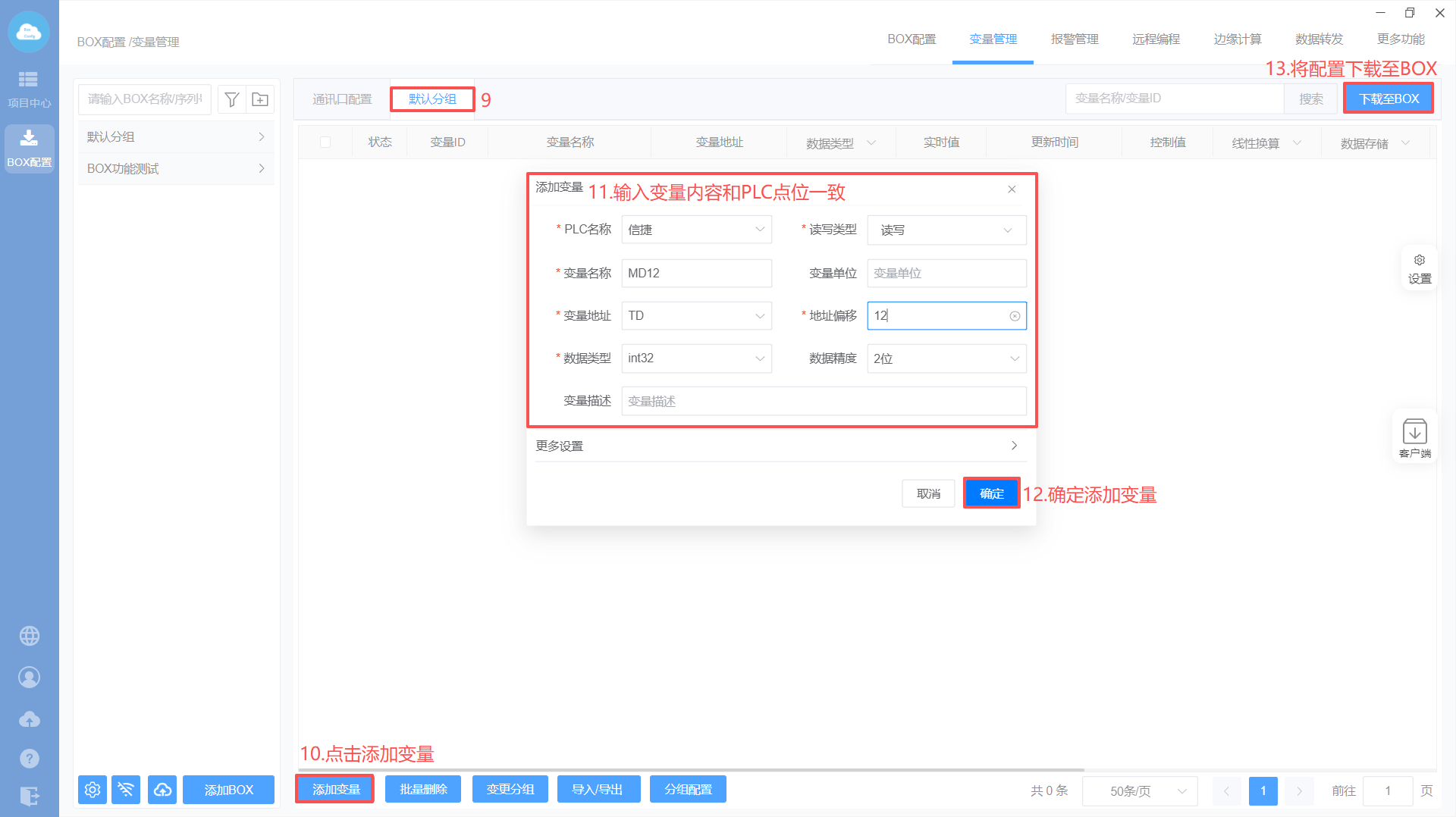

- 添加变量
- PLC设置
PLC端不需要任何设置
