西门子

# S7-200

视频播放：远程编程-西门子200

undefined

- name: 视频播放：远程编程-西门子200
  avatar: /img/logo/video.png
  link: http://iotcloud.work/download/videos/BOXConfig/6.1远程编程-西门子200.mp4
  textColor: '#11a8cd'

1
2
3
4

注意

（1）远程编程过程中，BOX和PLC的数据采集过程会终止。

（2）编程完成之后，断开链接，系统会初始化，需要等待20S~2分钟，方可继续操作。

（3）远程编程功能需要box上线且通讯成功。

接线

PLC端	BOX端
3	RS485:A
8	RS485:B

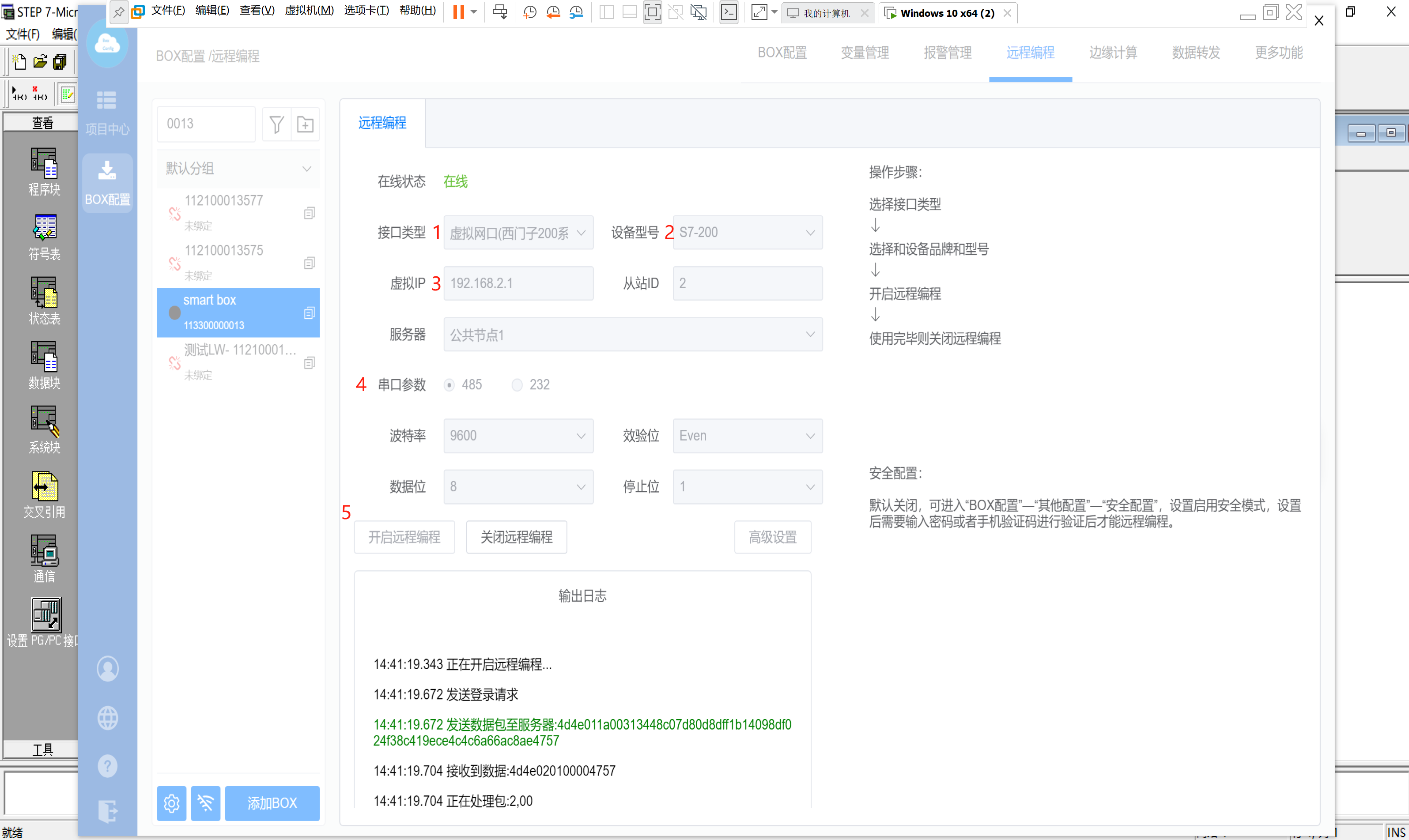

登录选择需要链接的BOX，输入需要的信息，点击“开启远程编程”。

方式1：普通方式连接

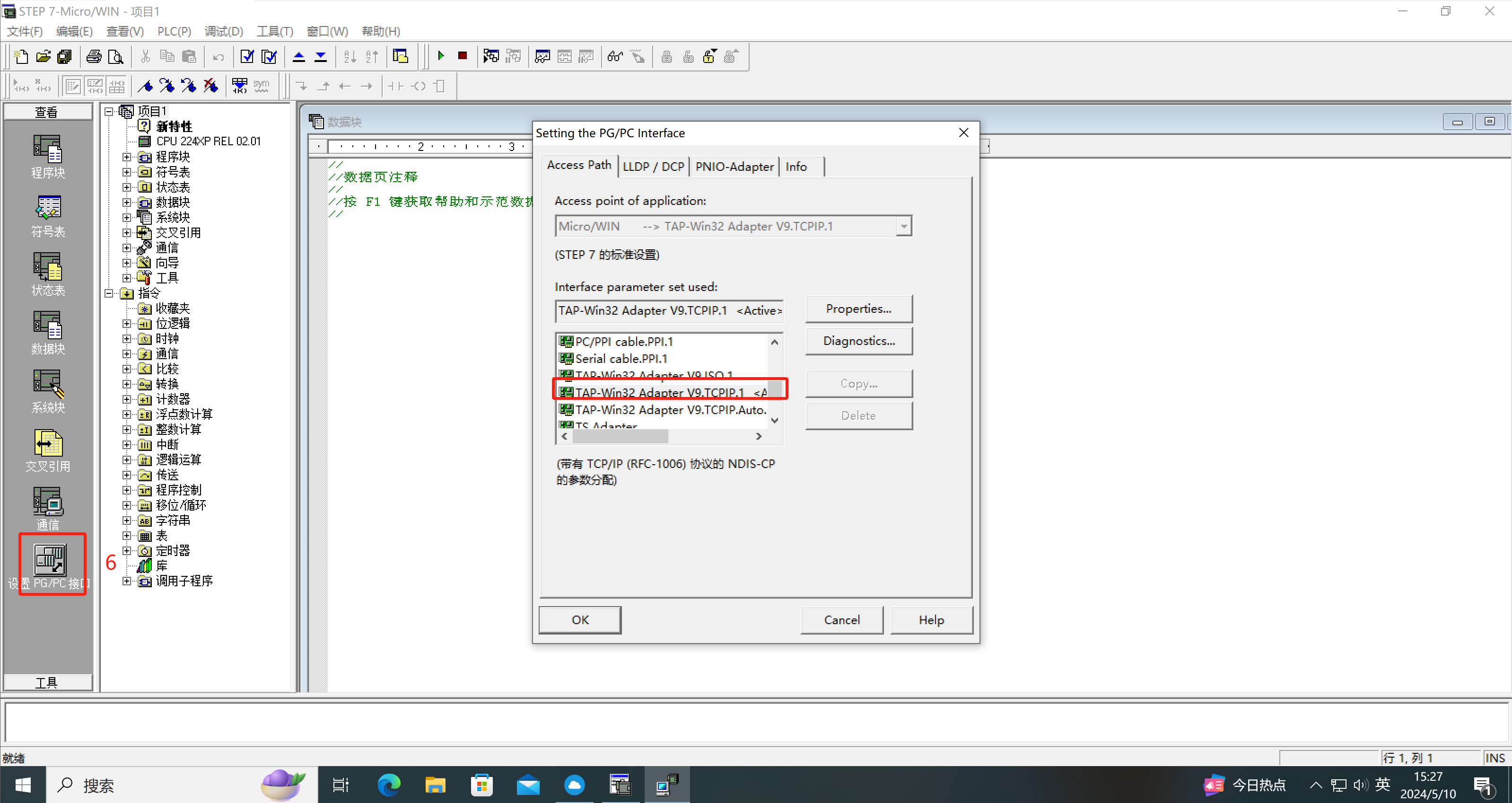

设置PPI

本地连接设置配置软件提示的端口号

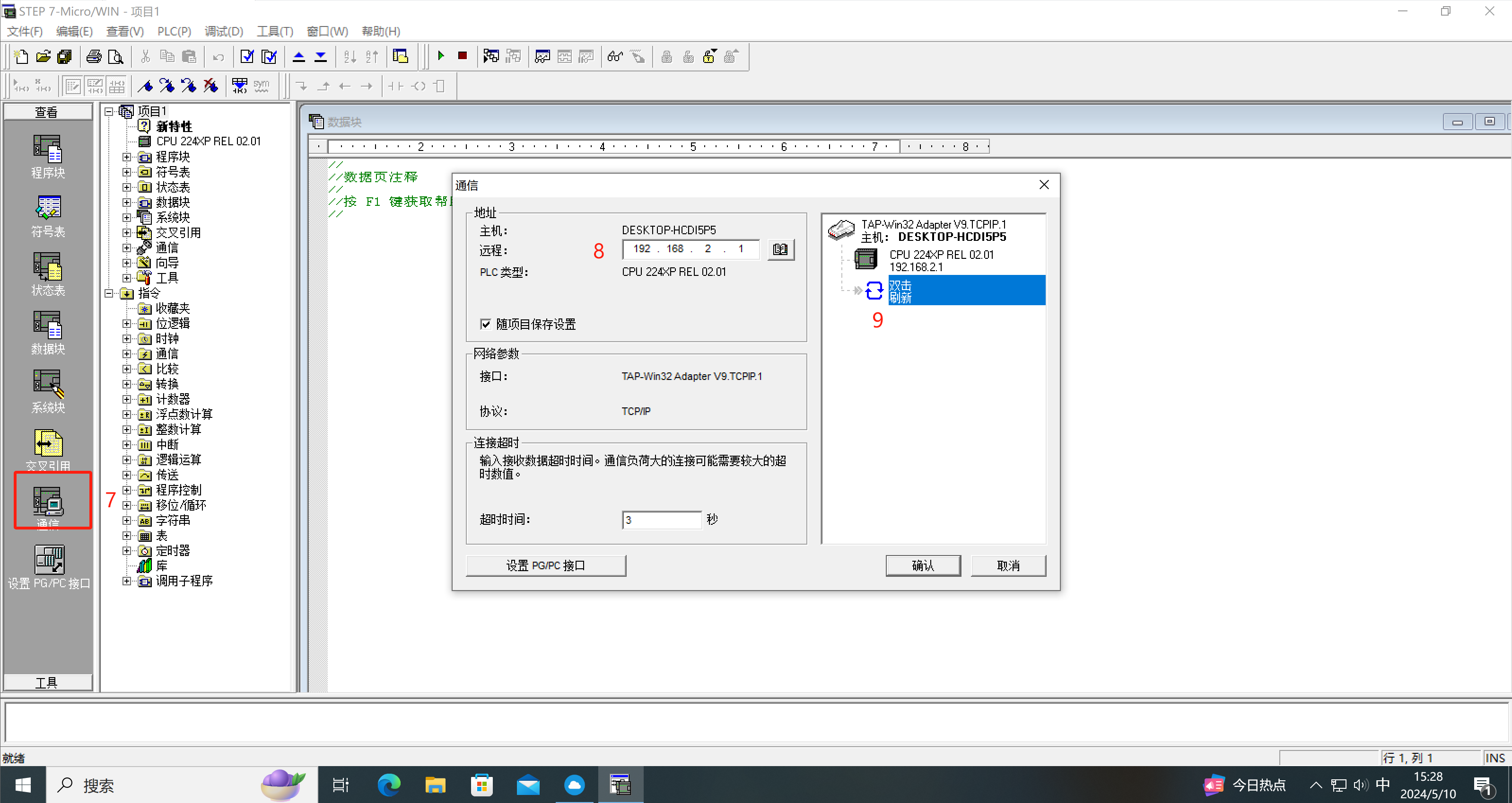

点击通信

方式2：强制解调器方式连接

设置PG/PC接口，打开强制解调器连接：

在通信接口界面点击进入强制解调器界面：

进行强制解调器模式的参数设置：

在配置界面点击添加，设置本地连接参数：自定义设备连接名称、配置本地强制解调器的通信参数：COM口、波特率、校验位（与PLC的实际参数一直），然后点击下一步：

然后点击完成、关闭配置界面：

选择刚刚添加好的强制解调器名称，点击连接：

最后在通信界面双击搜索图表，出现对应PLC后点击连接即可：

# 200 smart

注意

（1）远程编程过程中，BOX和PLC的数据采集过程会终止。

（2）编程完成之后，断开链接，系统会初始化，需要等待20S~2分钟，方可继续操作。

（3）远程编程功能需要BOX上线且通讯成功。

（4）盒子LAN/WAN IP和PLC IP在同一个网段。

接线

PLC端	BOX端
普通网线	LAN/WAN口

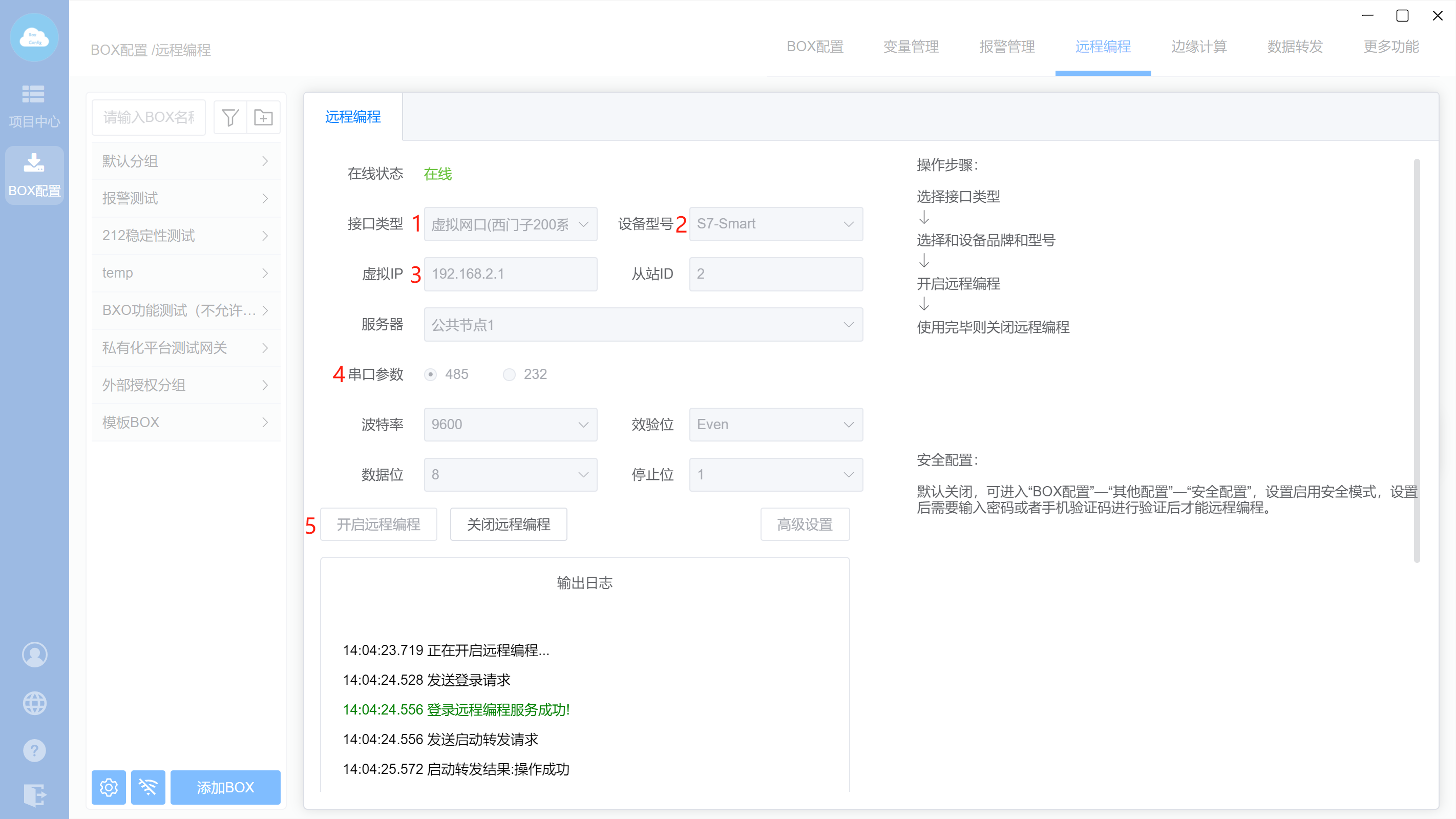

登录选择需要链接的BOX，输入需要的信息，点击“开启远程编程”。

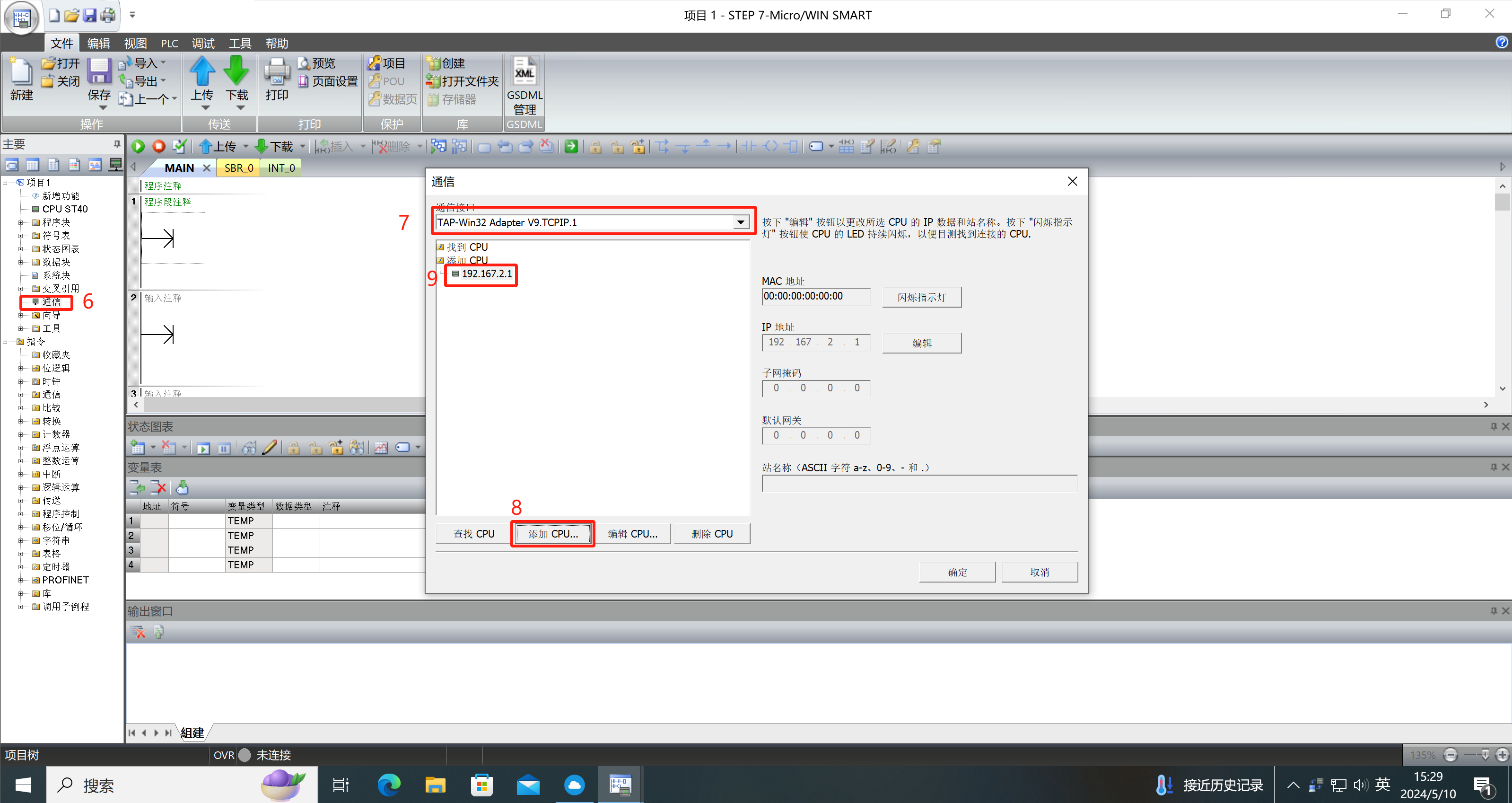

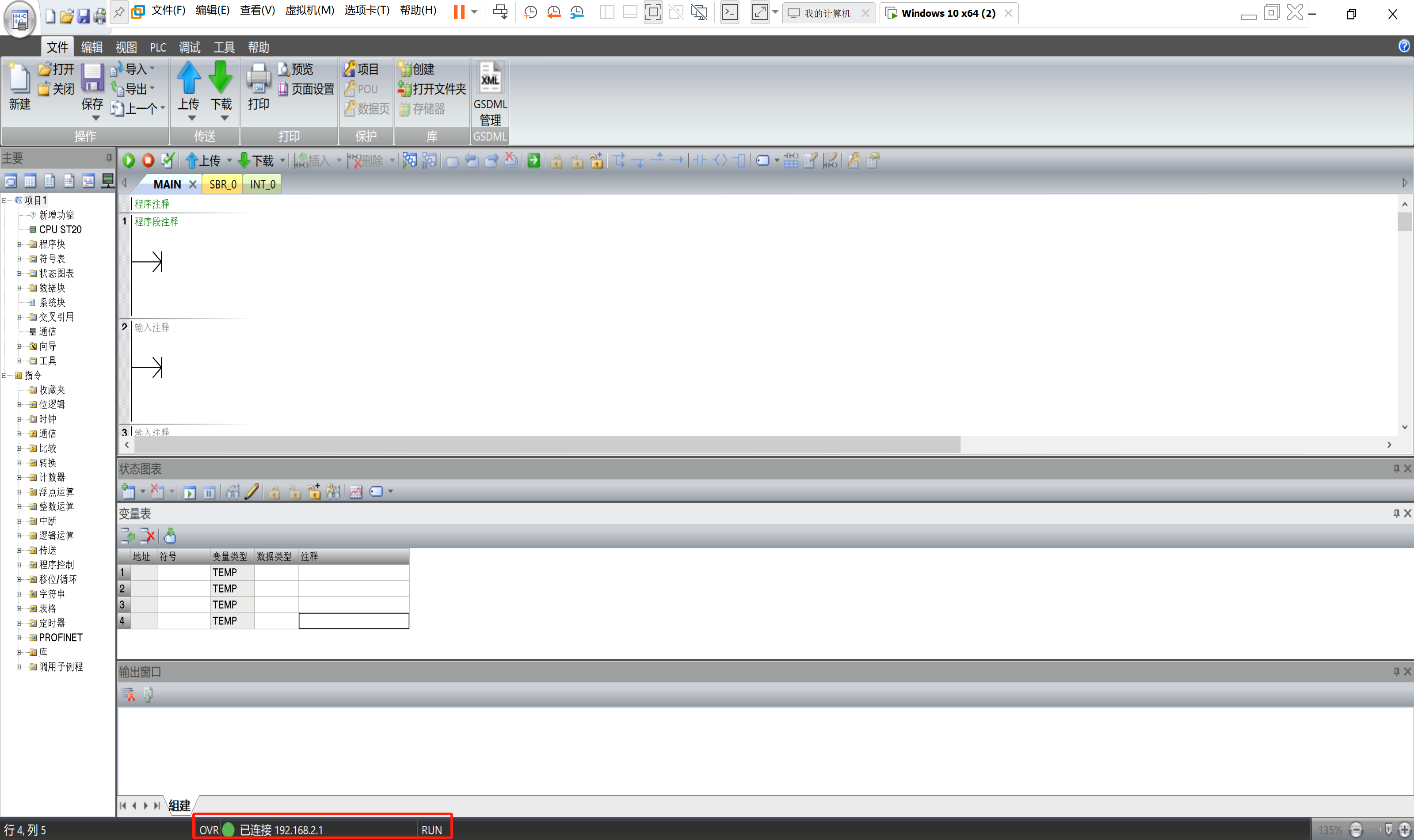

注意：在使用ETH模式情况下选择我们的网卡可以直接进行搜索

PLC的IP连接；IP模式则只能进行手输入连接。
