1.14.1 禾川

1.14.1.1 R系列 232串口

注意

BOX固件版本3.512808及以上

通讯线缆

与禾川R系列PLC通讯的RS232接线方式	201系列	301系列	R系列PLC
	RXD	2	COM3/4:TX
	TXD	3	COM3/4:RX
	GND	5	GND

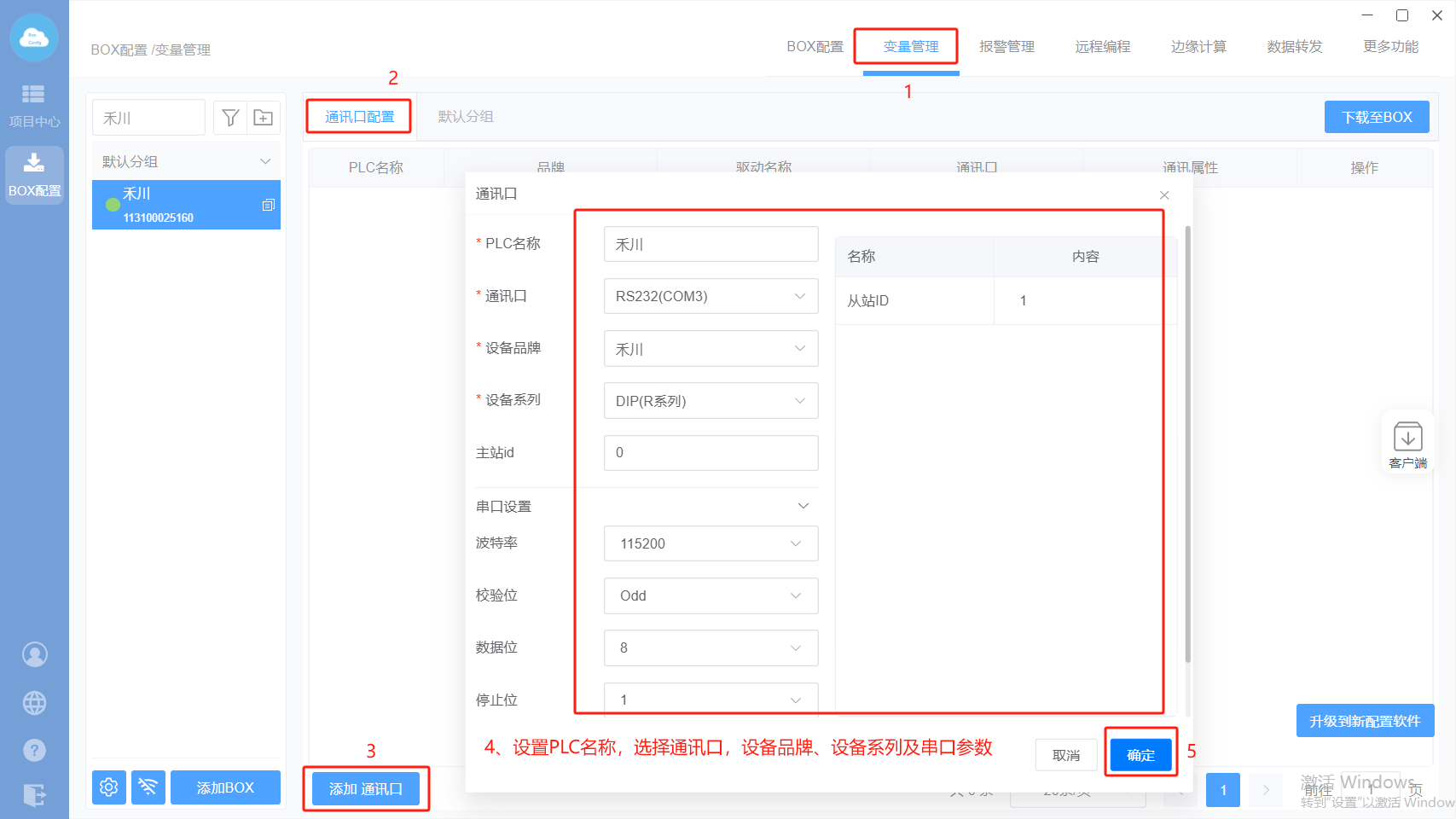

1. 设置串口参数（和PLC设置保持一致）

1. 添加变量后下载到PLC

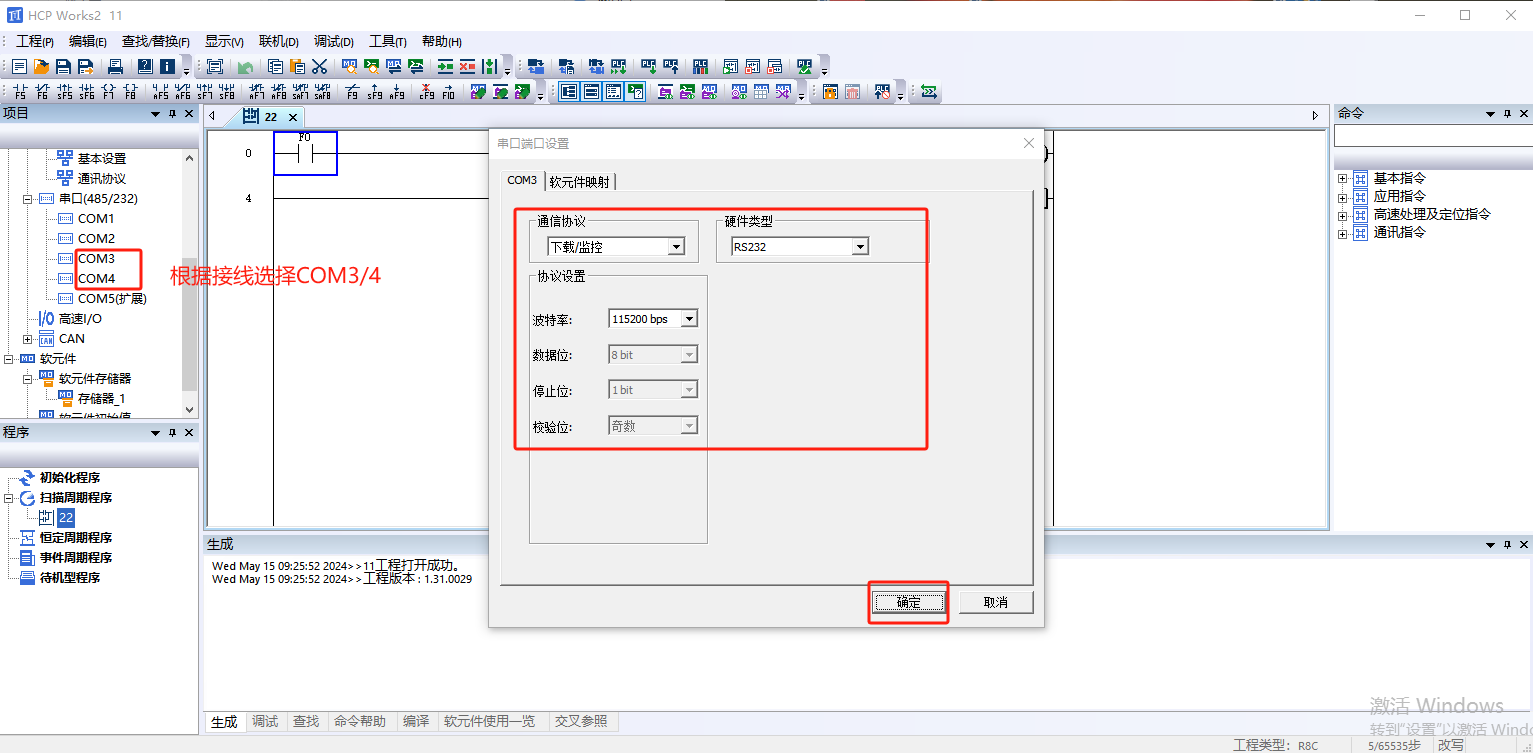

2. PLC设置

1.14.1.2 R系列 485串口

注意

BOX固件版本3.512808及以上

通讯线缆

使用禾川R协议通讯的485接线方式	101系列	201系列	301系列	R系列PLC
	A+	A+	A+	COM1/2：A
	B-	B-	B-	COM1/2：B
	GND	GND	GND	GND

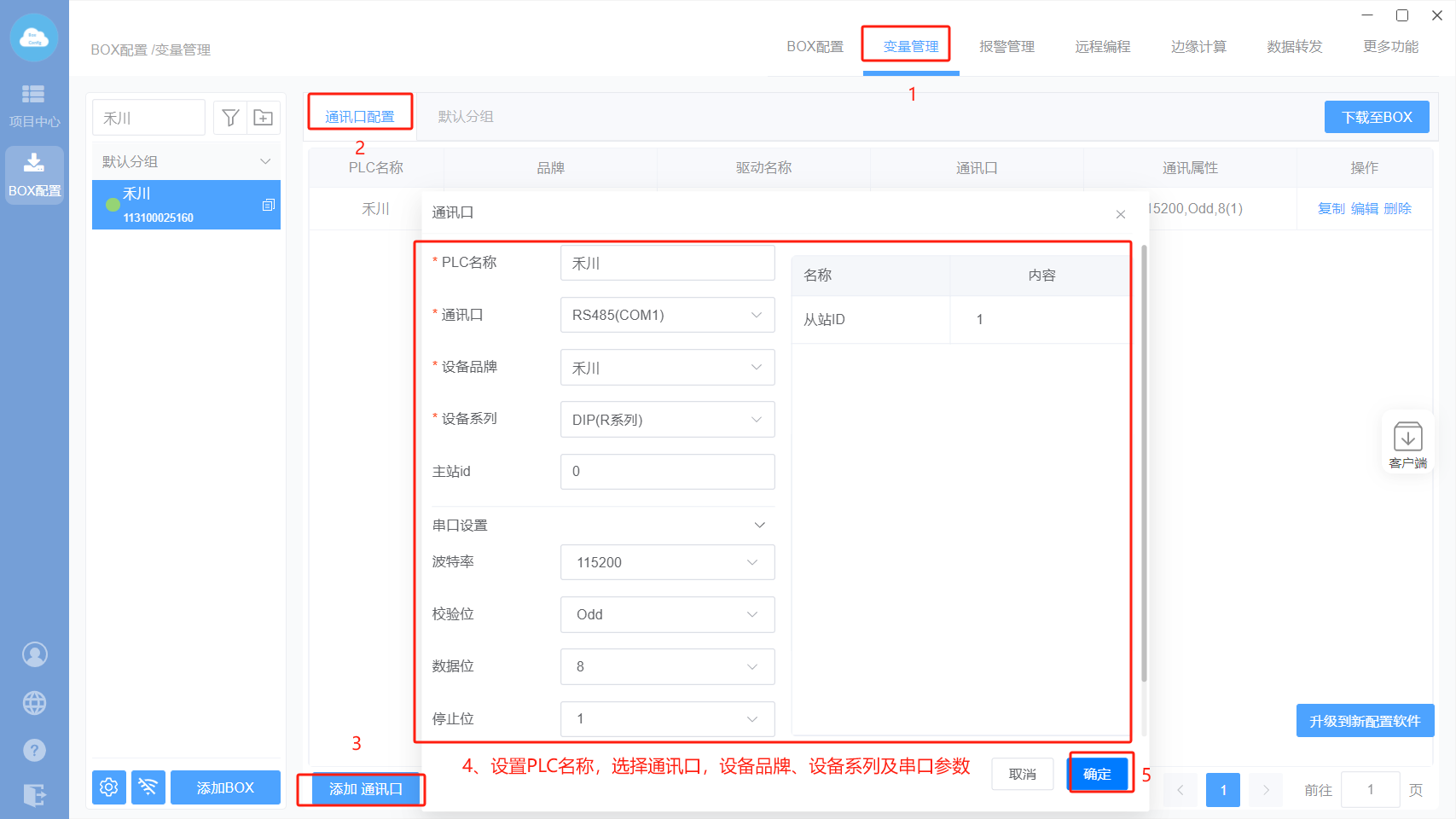

1. 设置串口参数（和PLC设置保持一致）

2. 添加变量后下载到PLC

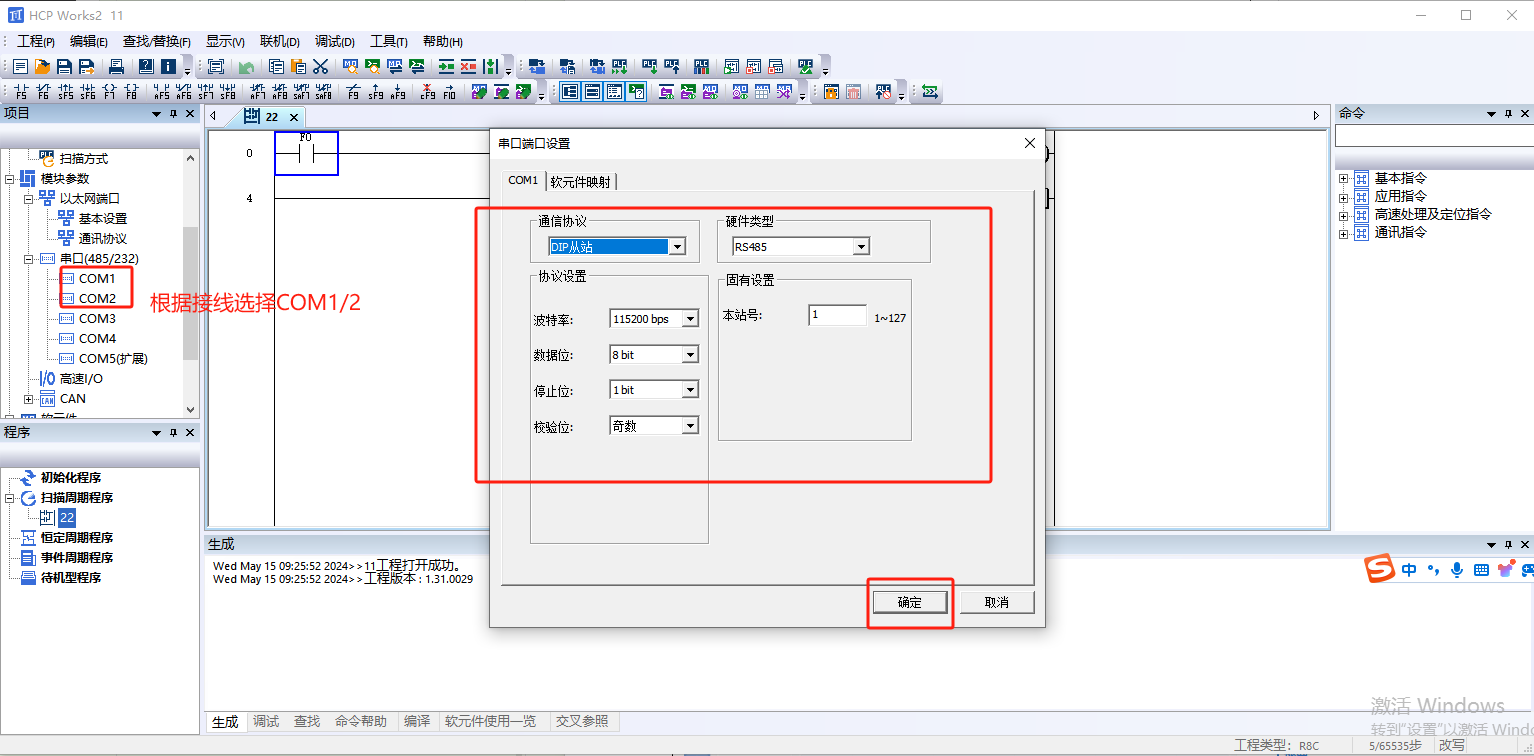

3. PLC设置

1.14.1.3 R系列 网口

注意

BOX固件版本3.512808及以上

通讯线缆：普通网线

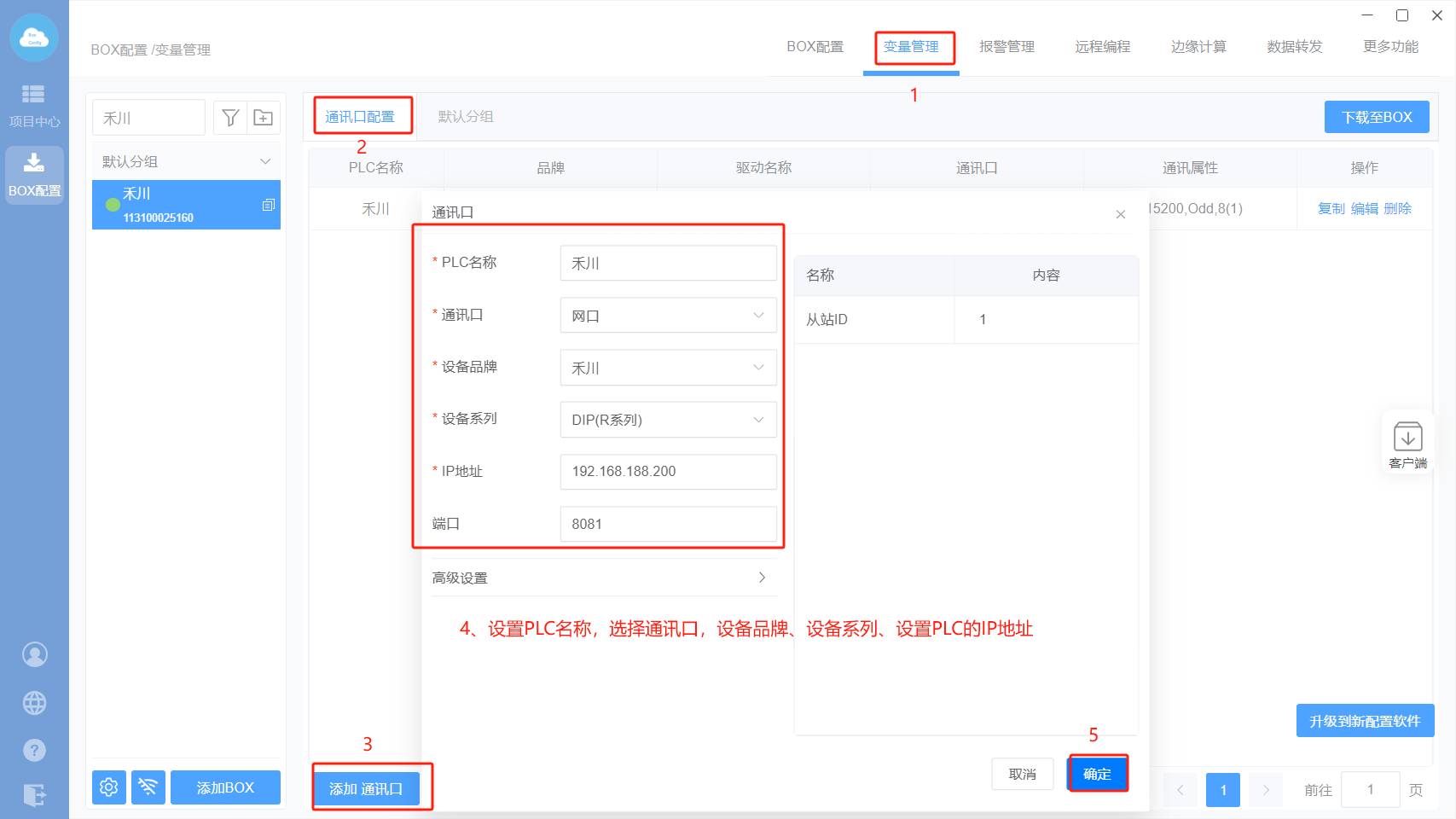

1. 添加通讯口

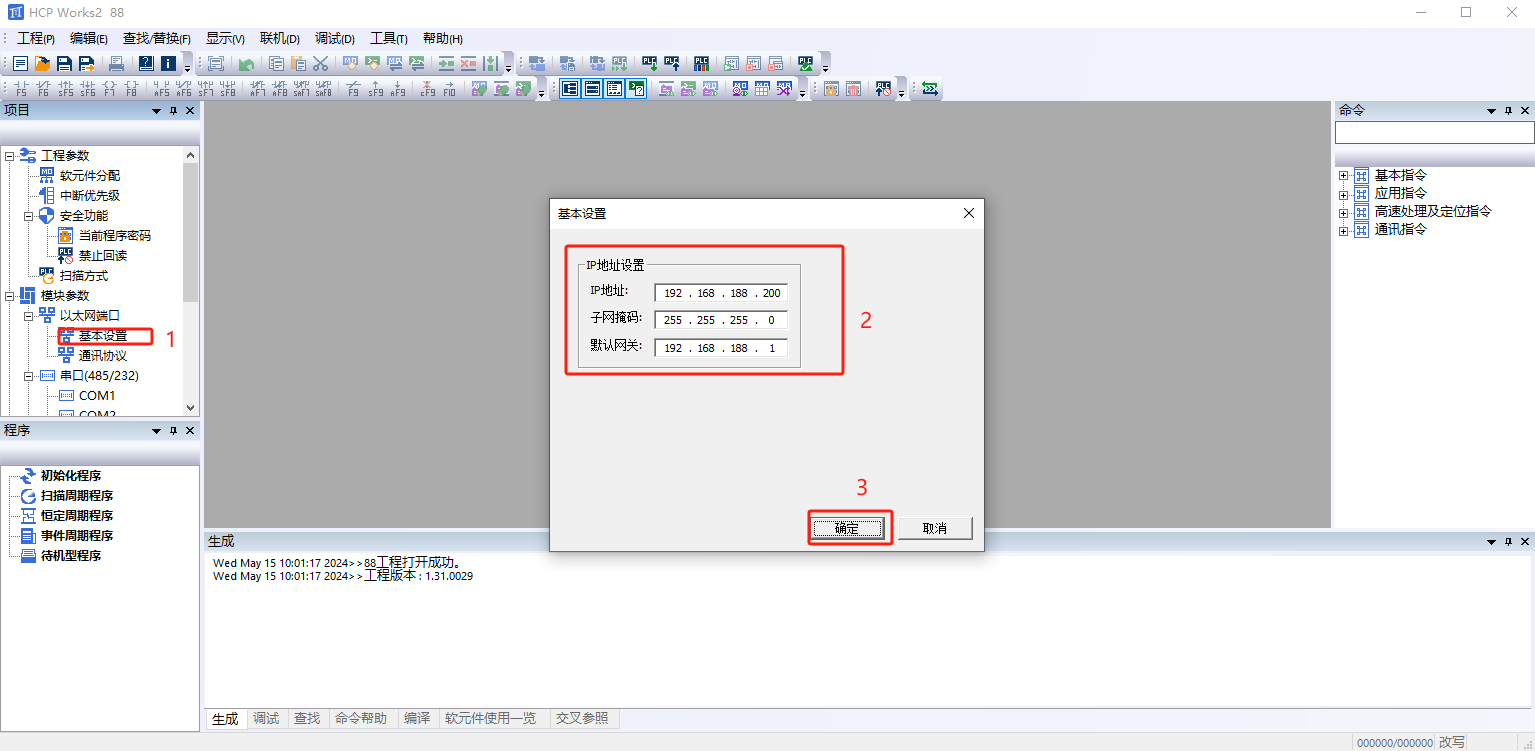

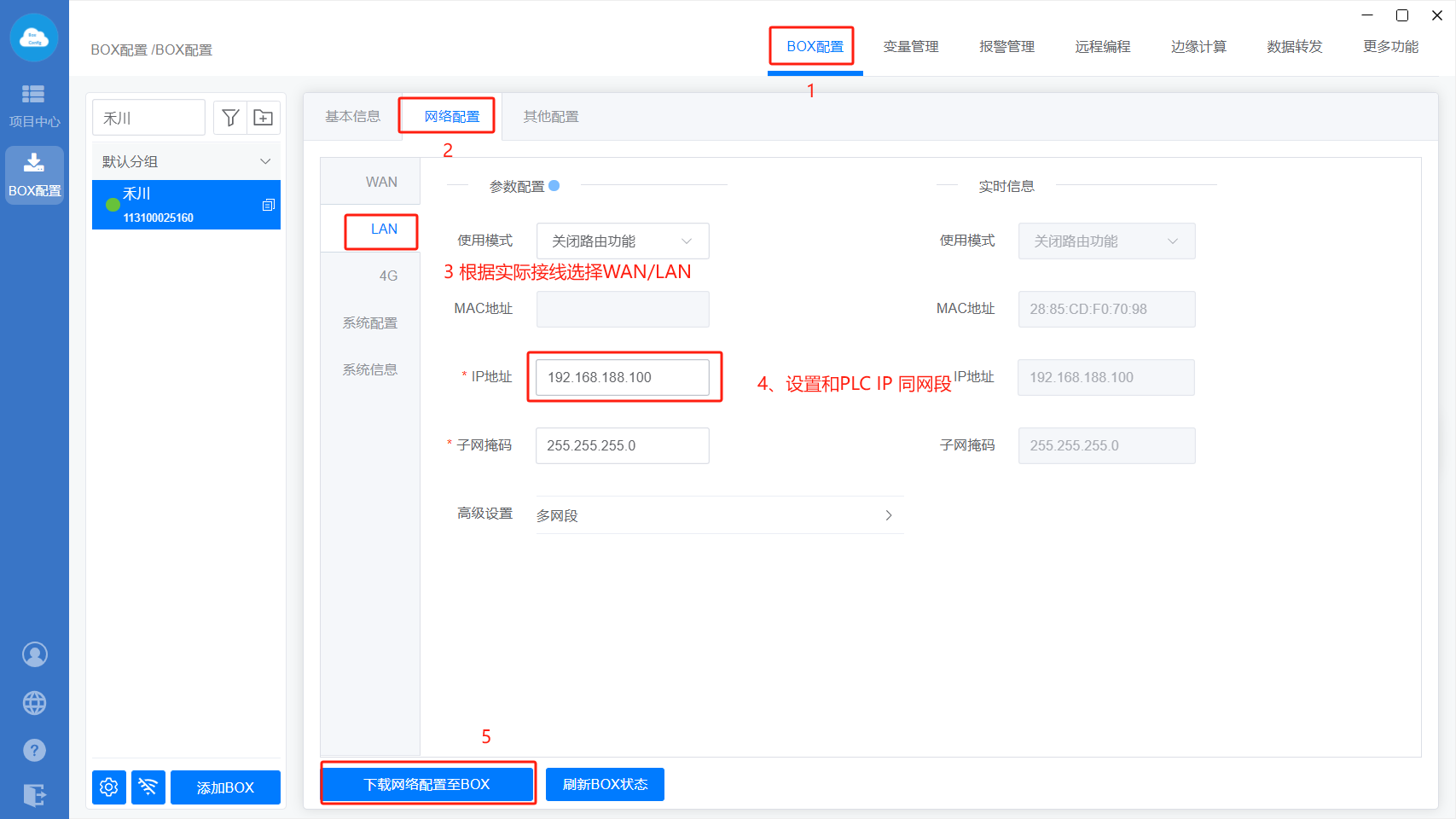

2. 设置BOX网口和PLC同网段

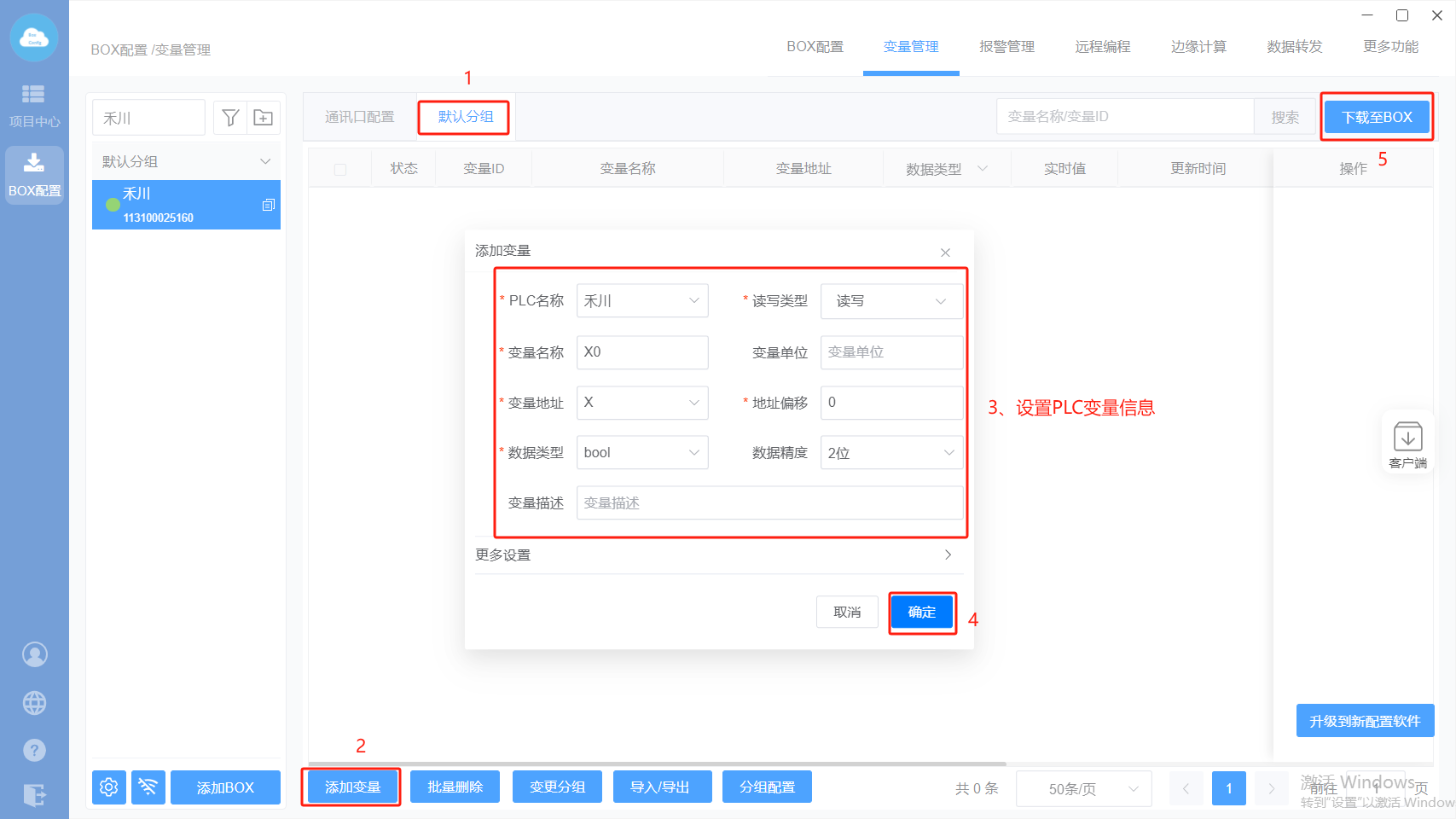

3. 添加变量

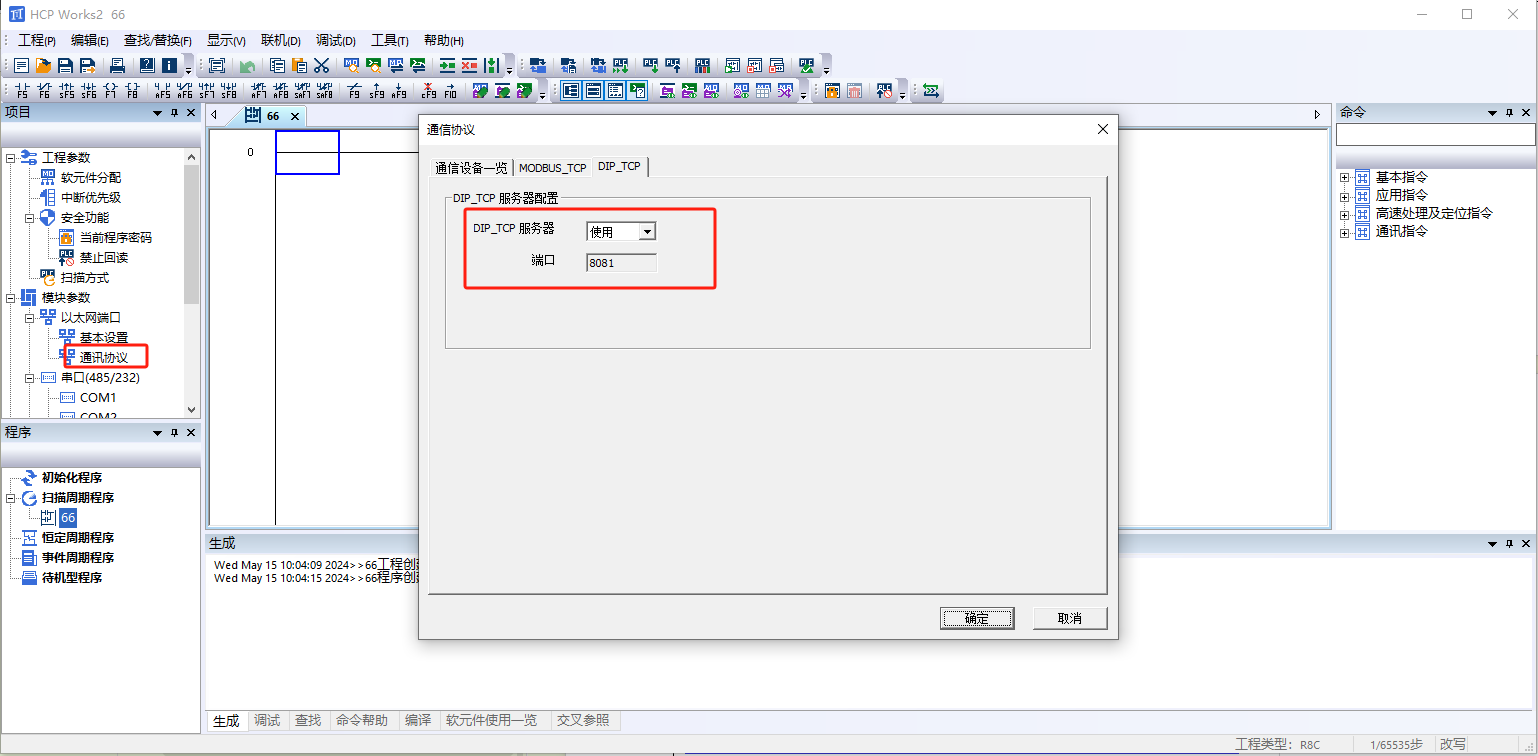

4. PLC设置
