速控
通讯线缆
| 与速控PLC通讯的RS485接线方式 | 101系列 | 201系列 | 301系列 | COM1/COM2 |
|---|---|---|---|---|
| A+ | A+ | A+ | A+ | |
| B- | B- | B- | B- | |
 |  | |  |

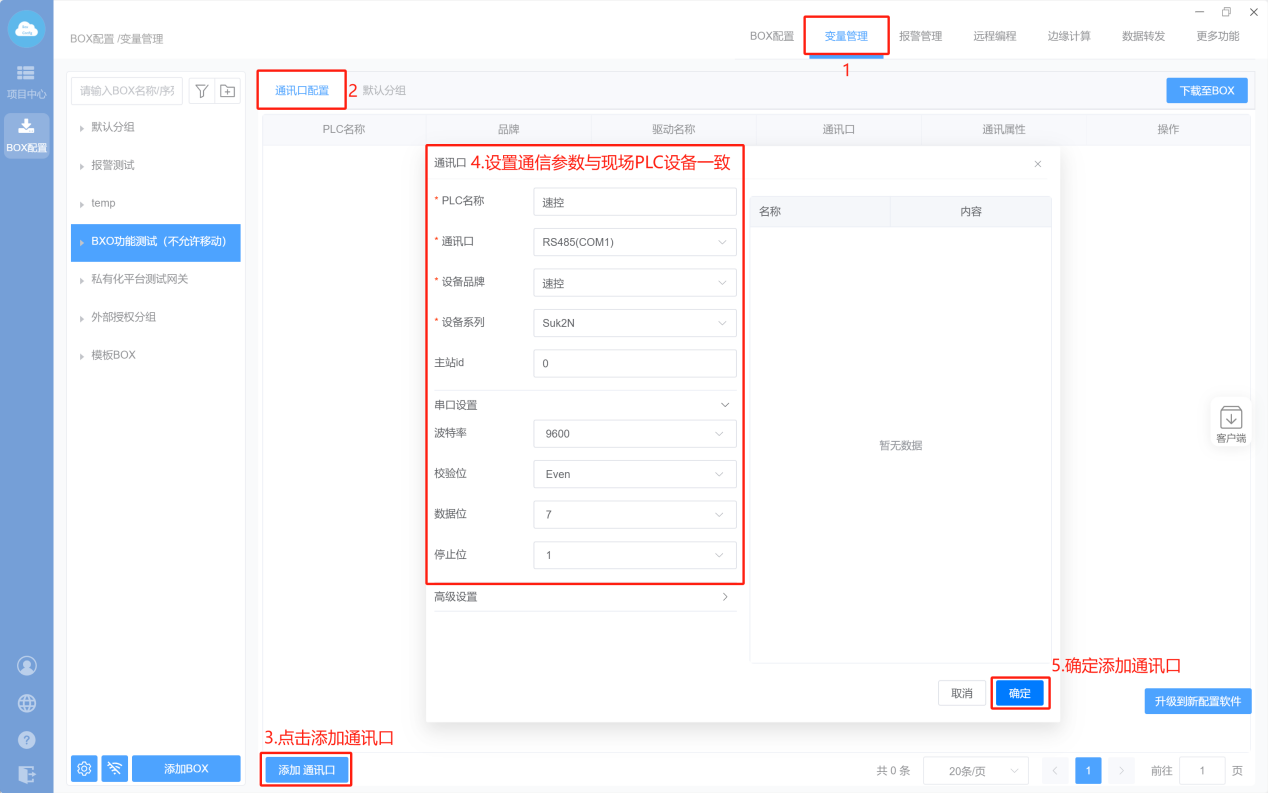

- 设置串口参数（box和PLC设置保持一致）
- 添加变量
- PLC设置

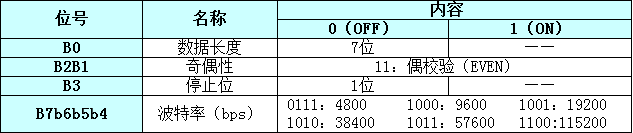

COM1(端子）：RS485通信方式，支持编程口协议（即PLC协议），串口参数（波特率、数据位、校验位、停止位等）中波特率可修改，其他参数不可修改。波特率通过系统特殊地址D8110设置。COM1中波特率的修改由D8110设定。D8110的定义如下表：

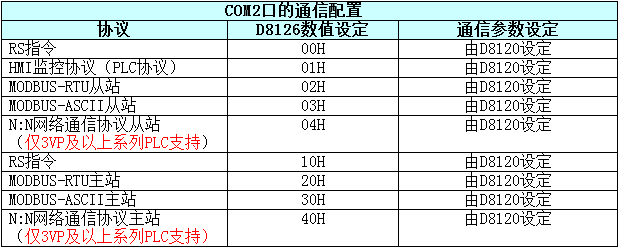

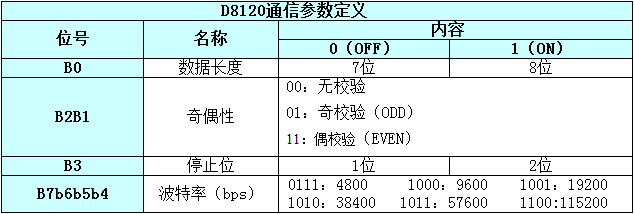

COM2(端子）：RS485通信方式，支持编程口协议（即PLC协议）、MODBUS协议（MODBUS-RTU从站、MODBUS-RTU主站、MODBUS-ASCII主站、MODBUS-ASCII从站）。COM2中的通信协议由系统特殊地址D8126设定，串口参数由系统特殊地址D8120设定。具体定义如下表：
