台达
# DVP
通讯线缆
| 与台达DVP系列PLC编程口通讯的RS232接线方式 | |||
|---|---|---|---|
| 201系列 | 301系列 | 401系列 | DVP系列 |
| RXD | RXD | RXD | 5 |
| TXD | TXD | TXD | 4 |
| GND | GND | GND | 8 |
 | |  |  |

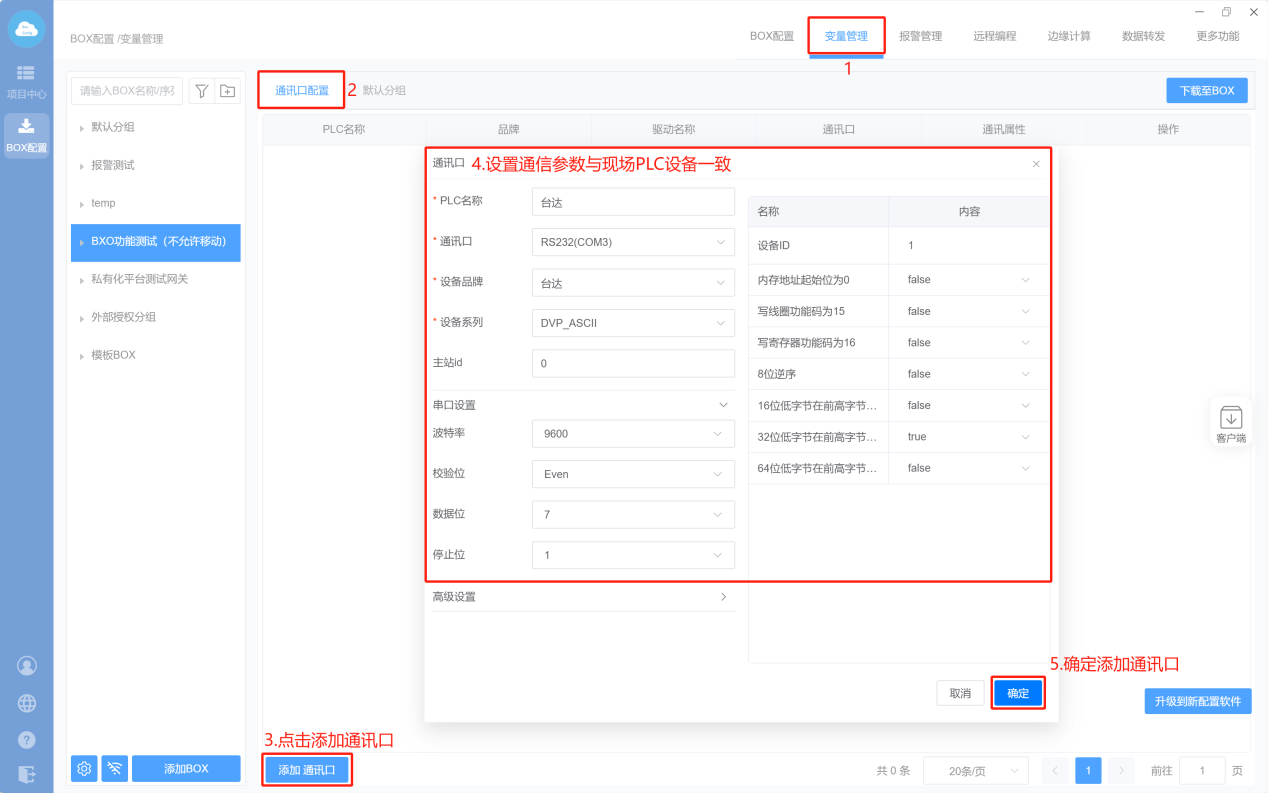

- Box配置（box和PLC的通讯参数保持一样）

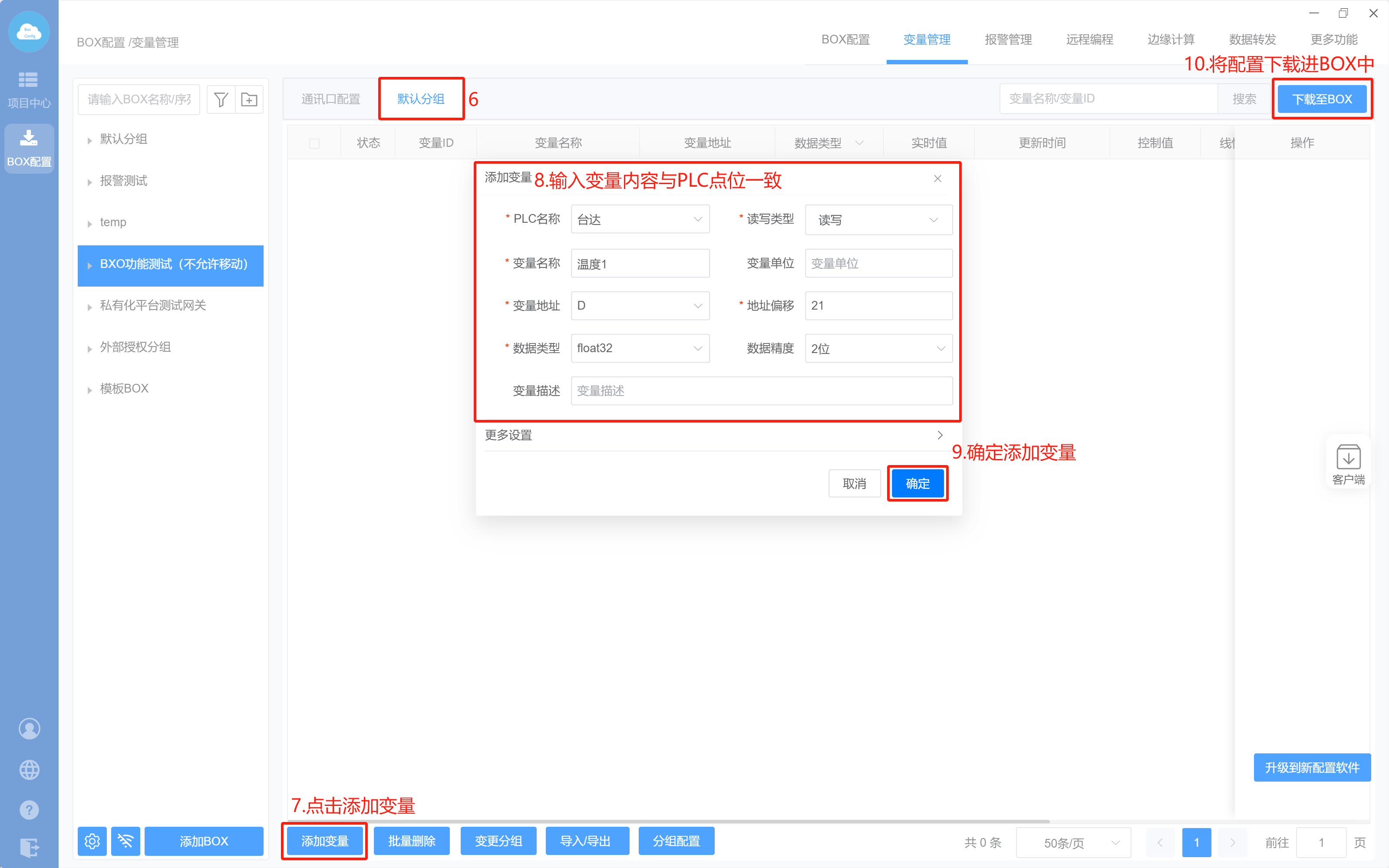

- 添加变量
- PLC设置
# AS
通讯线缆
| 与台达DVP系列AS编程口通讯的RS232接线方式 | |||
|---|---|---|---|
| 201系列 | 301系列 | 401系列 | DVP系列 |
| RXD | RXD | RXD | 5 |
| TXD | TXD | TXD | 4 |
| GND | GND | GND | 8 |
| | | |
- Box配置（box和PLC的通讯参数保持一样）
- 添加变量

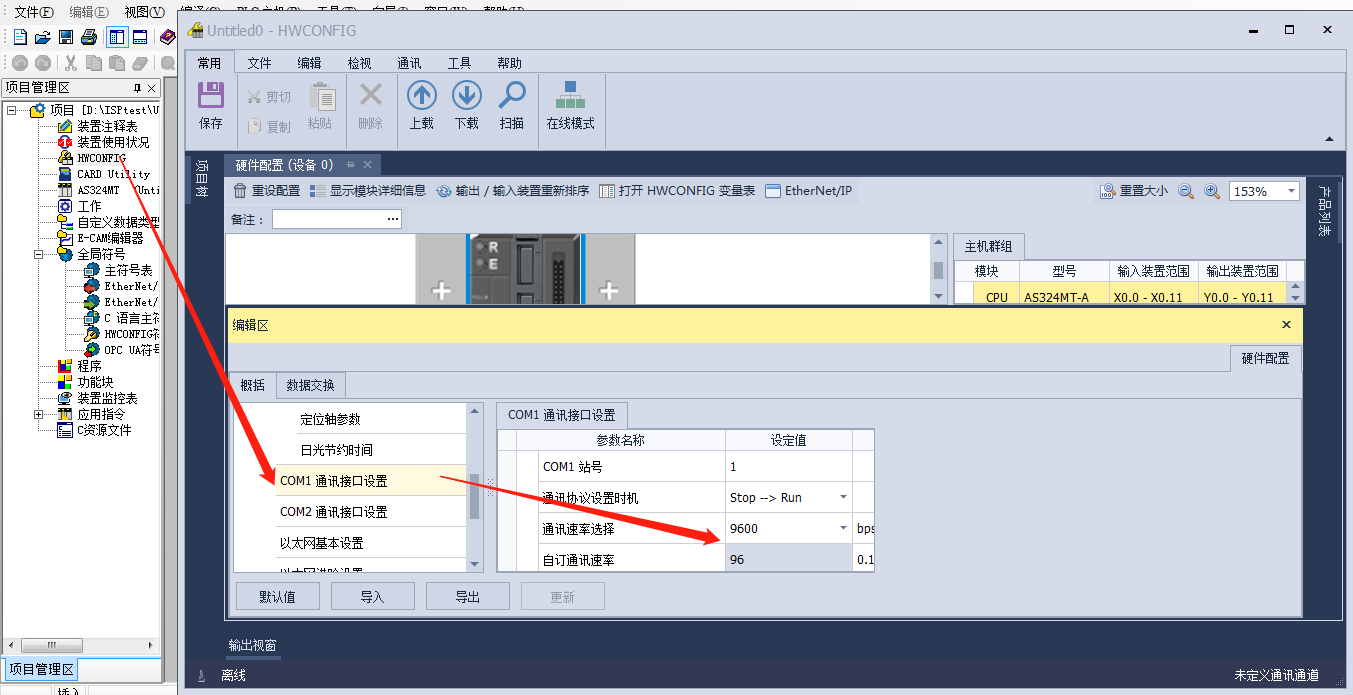

- PLC设置
# AH
通讯线缆
| 与台达AH系列PLC编程口通讯的RS232接线方式 | |||
|---|---|---|---|
| 201系列 | 301系列 | 401系列 | DVP系列 |
| RXD | RXD | RXD | 5 |
| TXD | TXD | TXD | 4 |
| GND | GND | GND | 8 |
| | | |
- Box配置（PLC和box的通讯参数保持一样）
- 添加变量

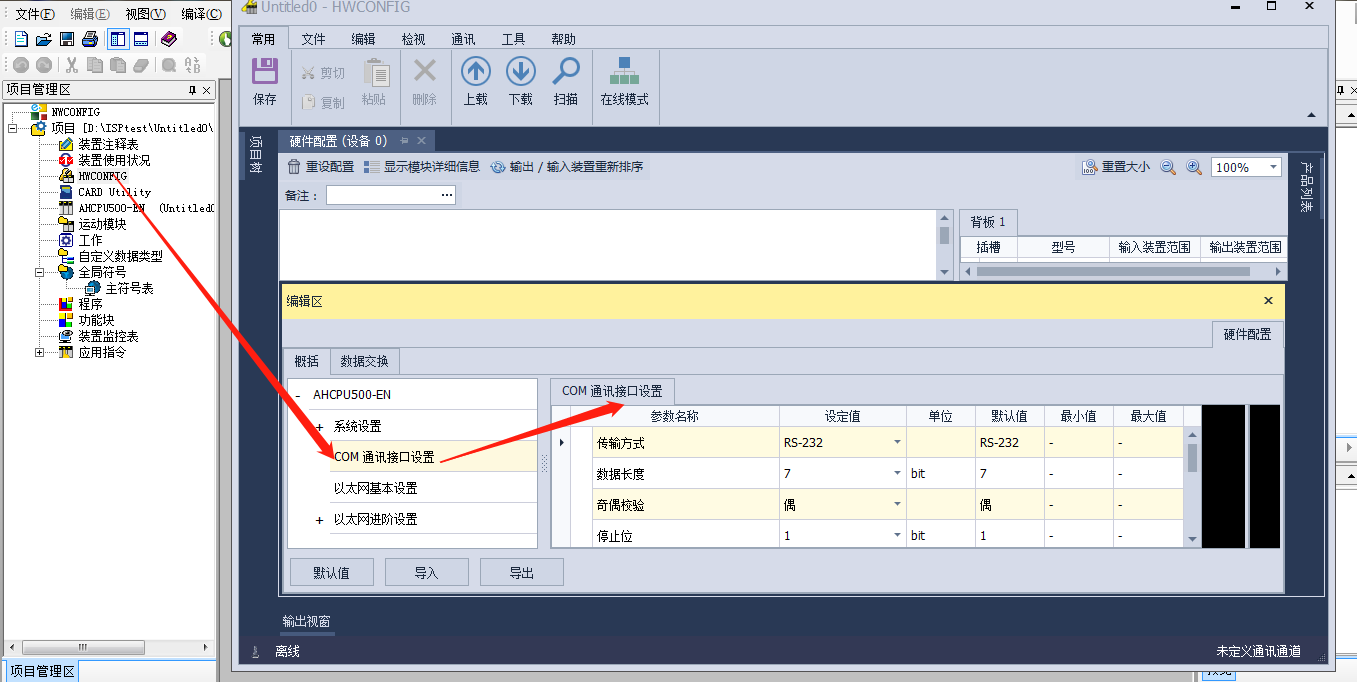

- PLC设置
