# MicroLogix串口
支持DF1协议，该协议兼容：SLC5/04、SLC500, 5/01,5/02 and 5/03、MicroLogix、PLC-5
通讯线缆
| 与MicroLogix系列PLC编程口通讯的RS485接线方式 | ||||
|---|---|---|---|---|
| mini系列 | 201系列 | 301系列 | 401系列 | S7-200 |
| A+ | A+ | A+ | A+ | 1-D+ |
| B- | B- | B- | B- | 2-D- |
| GND | GND | GND | GND | 8-GND |
 |  | |  | |

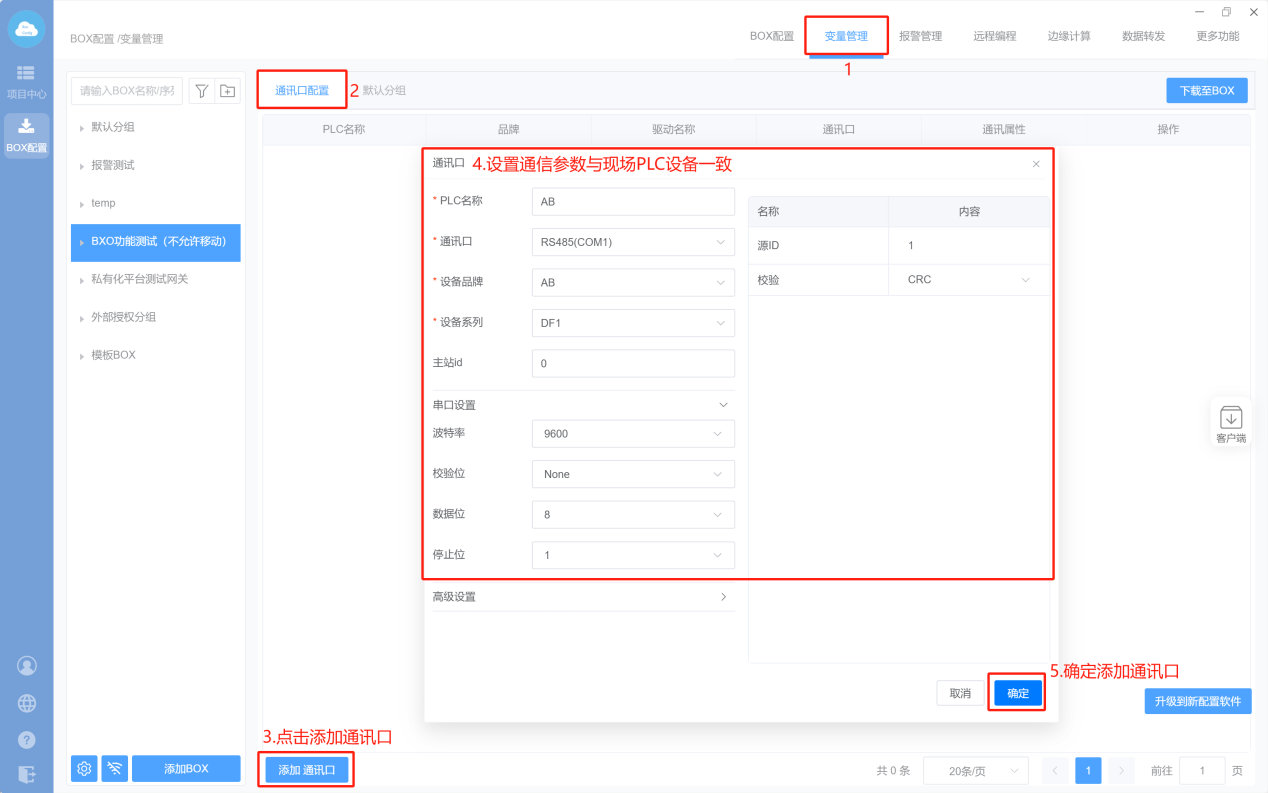

- Box配置（PLC和box的通讯参数保持一样）

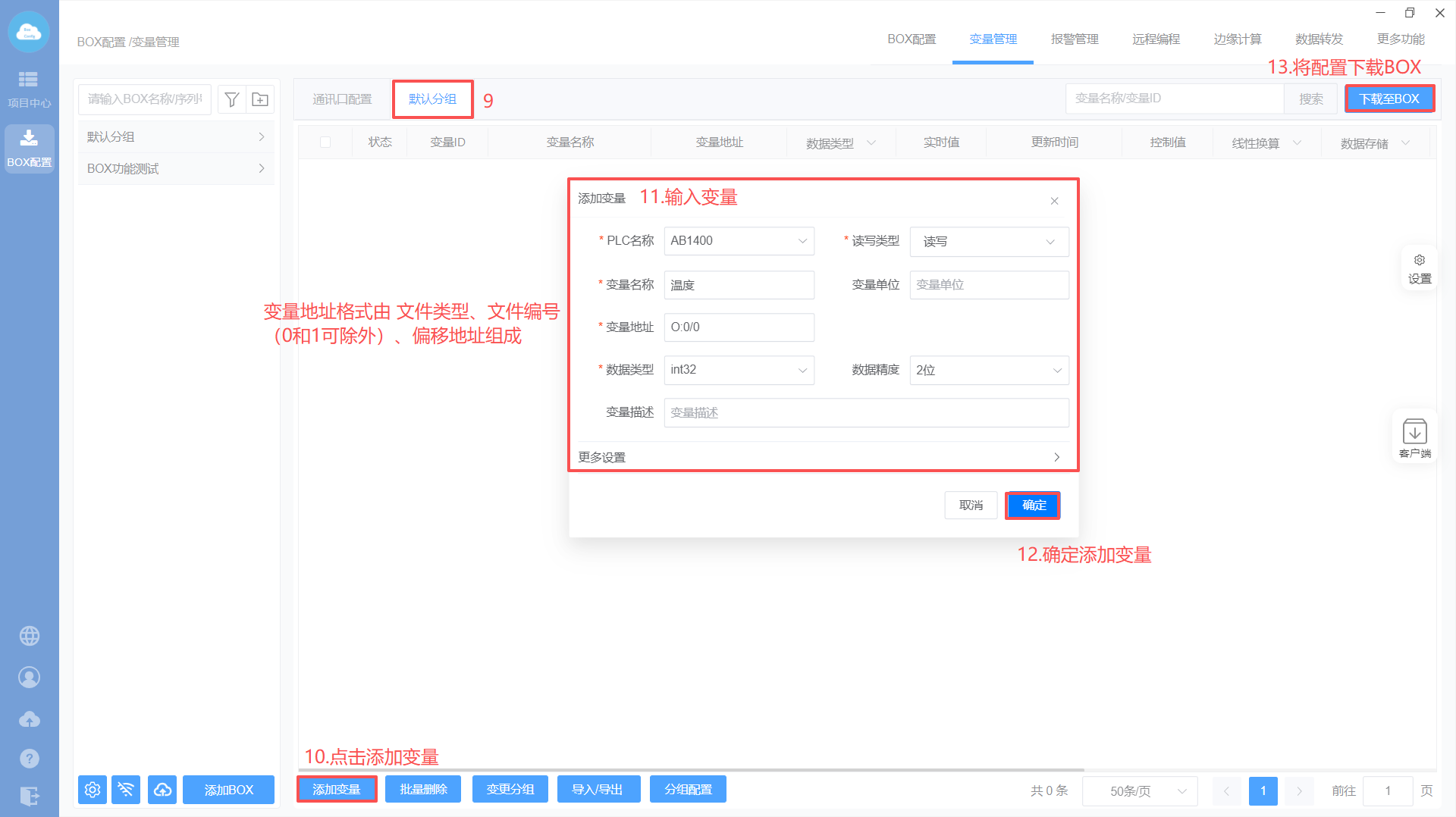

- 添加变量
- PLC设置

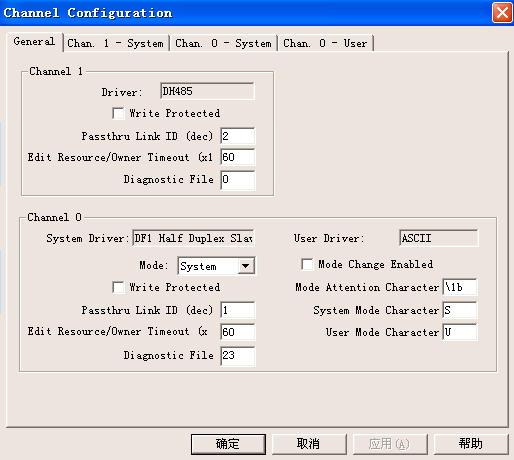

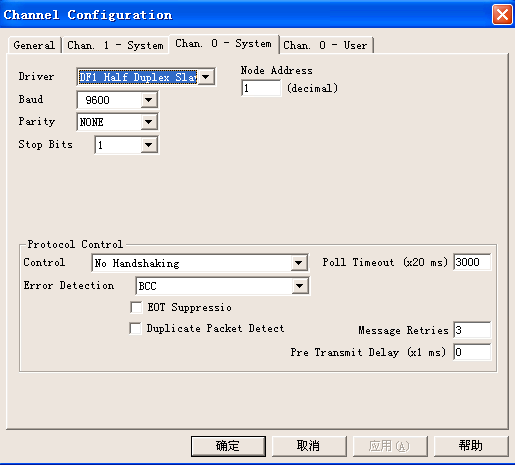

PLC编程软件里面设置

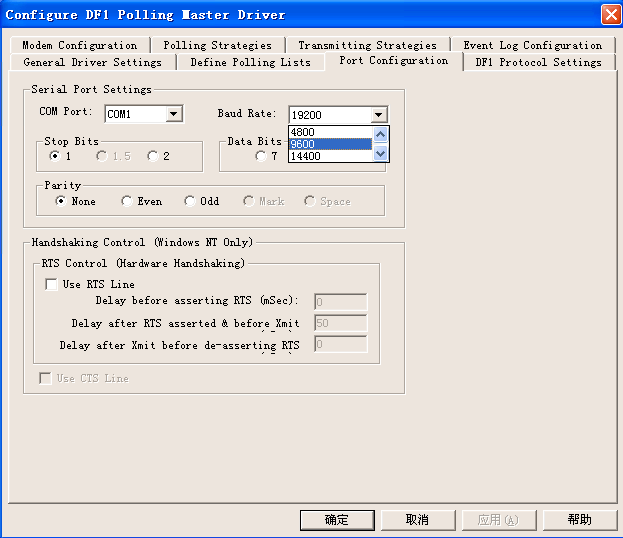

RSLink里面设置
# MicroLogix 网口
注意：请将网关升级到3.512816固件及以上
升级详细步骤见《固件升级》
通讯线缆：普通网线
- Box设置（注意：修改box参数，与PLC保持在同一网段）

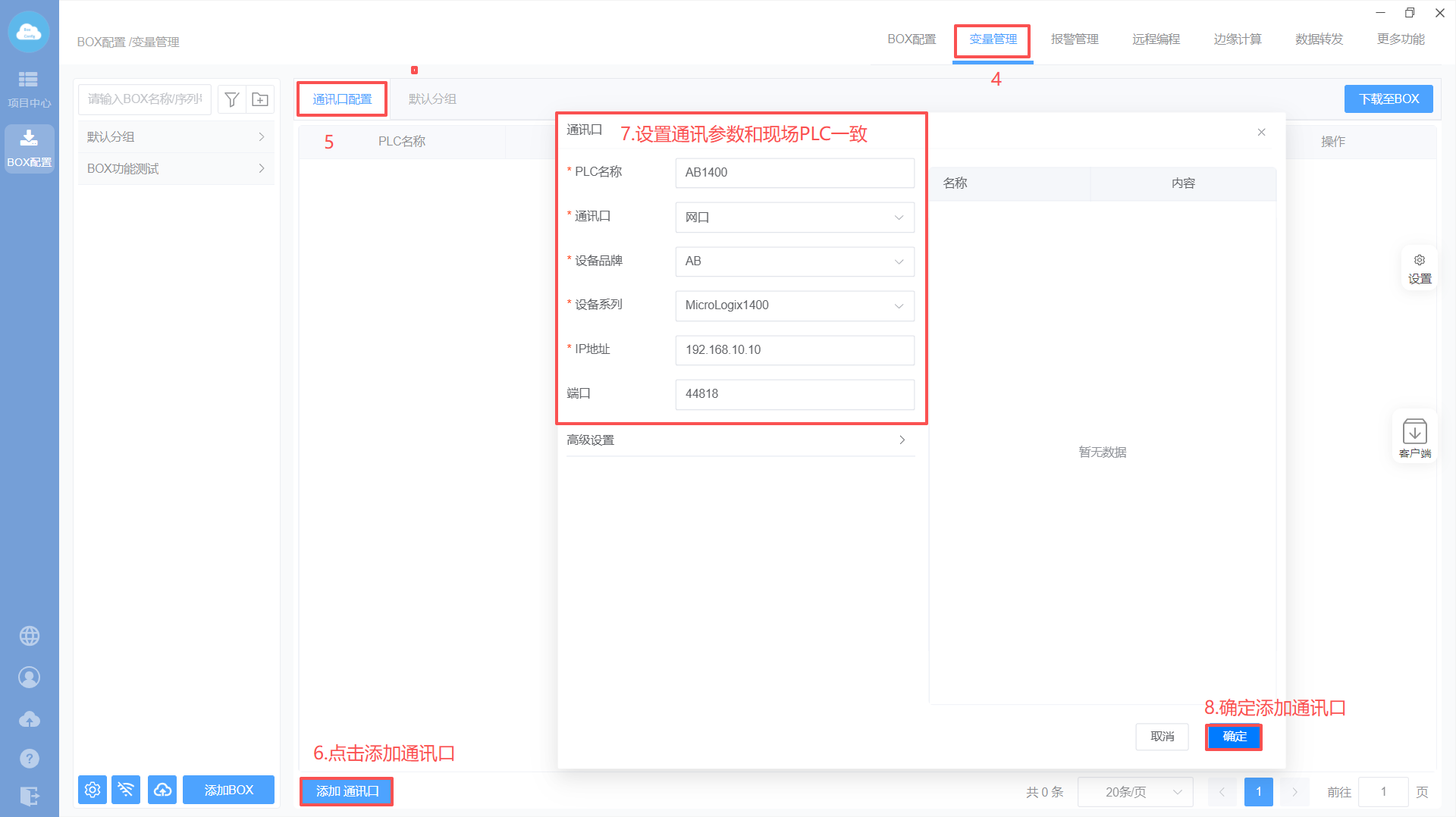

- 添加通讯口
添加通讯口，设备品牌、协议IP地址PLC的IP地址）
- 添加变量
| 寄存器描述 | ||
|---|---|---|
| 地址类型（文件类型） | 含义 | 文件编号 |
| O | OUTPUT | 0 |
| I | INPUT | 1 |
| S | STATUS | 2 |
| B | BINARY | 3 |
| T | TIMER | 4 |
| C | COUNTER | 5 |
| R | CONTROL | 6 |
| N | INTEGER | 7 |
| F | FLOAT | 8 |
变量地址由用户手动输入，变量地址格式由 文件类型、文件编号（0和1可除外）、偏移地址组成,举例：
| 地址 | 数据类型 | 说明 |
|---|---|---|
| O:0/0 | bool | 文件类型为O，偏移地址是0，第0位 bool 值 |
| I:0/1 | bool | 文件类型为I，偏移地址是0，第1位 bool 值 |
| S2:0/2 | bool | 文件类型为S，偏移地址是0，第2位 bool 值 |
| B3:0/0 | bool | 文件类型为B，偏移地址是0，第3位 bool 值 |
| T4:1 | (u)int16 | 文件类型为T，文件编号为 4偏移地址是1,这个寄存器的值 |
| C5:2 | (u)int16 | 文件类型为C，文件编号为 5偏移地址是2,这个寄存器的值 |
| R6:1 | (u)int16 | 文件类型为R，文件编号为 6偏移地址是1,这个寄存器的值 |
| N7:2 | (u)int16 | 文件类型为 N，即整数区，文件编号为 7，偏移地址为2，表示读取 N7:2 这个整数的值 |
| N7:9/3 | bool | 文件类型为 N，即整数区，文件编号为 7，偏移地址为9，位地址为 3，表示读取 N7:9/3 这个整数的第3位 bool 值 |
| F8:3 | float32 | 文件类型为 FLOAT，即F区，文件编号为 8，偏移地址为8表示读取F8:3这个浮点数的值 |
说明：文件类型0-8是固定的，支持新增，填写规则和上面一样
- PLC设置
PLC端无需任何设置
# ControlLogix/ CompactLogix
支持CIP协议，兼容中大型PLC
通讯线缆：普通网线
- Box设置（注意：修改box参数，与PLC保持在同一网段）

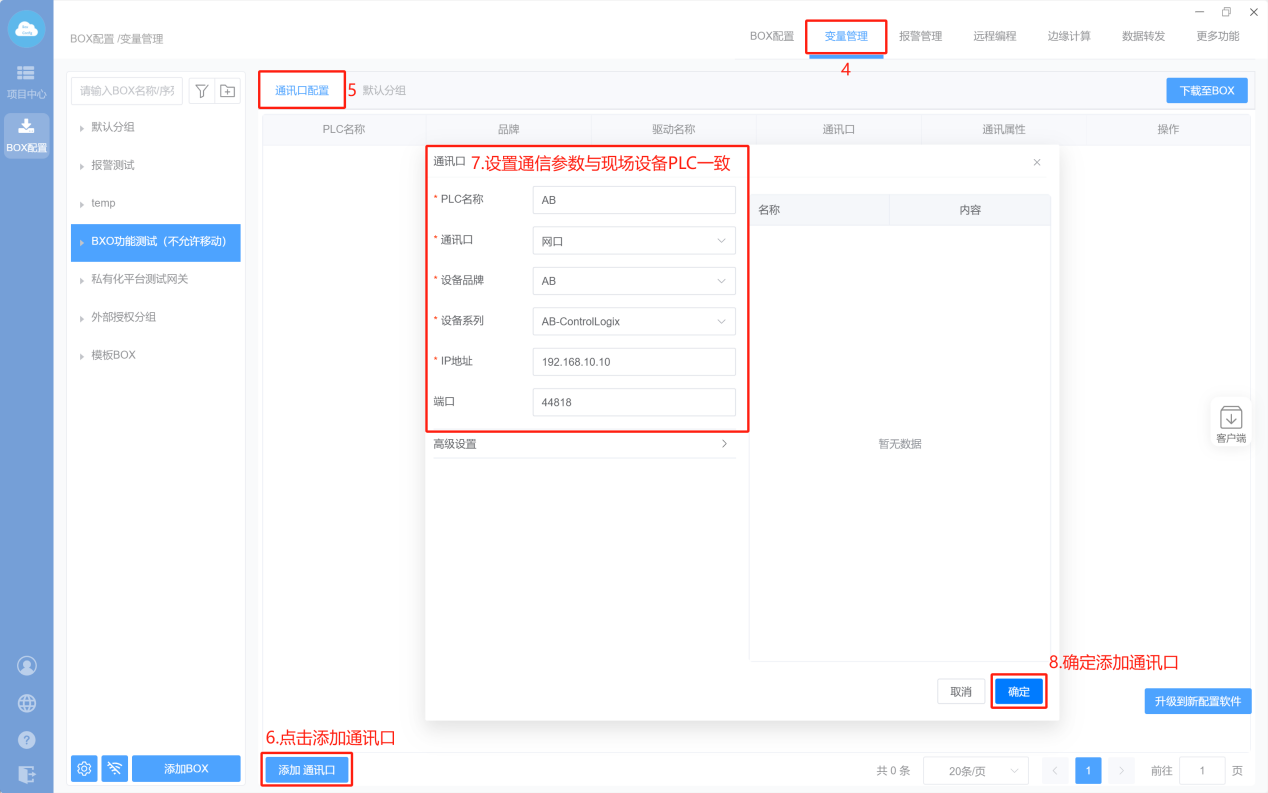

- 添加通讯口

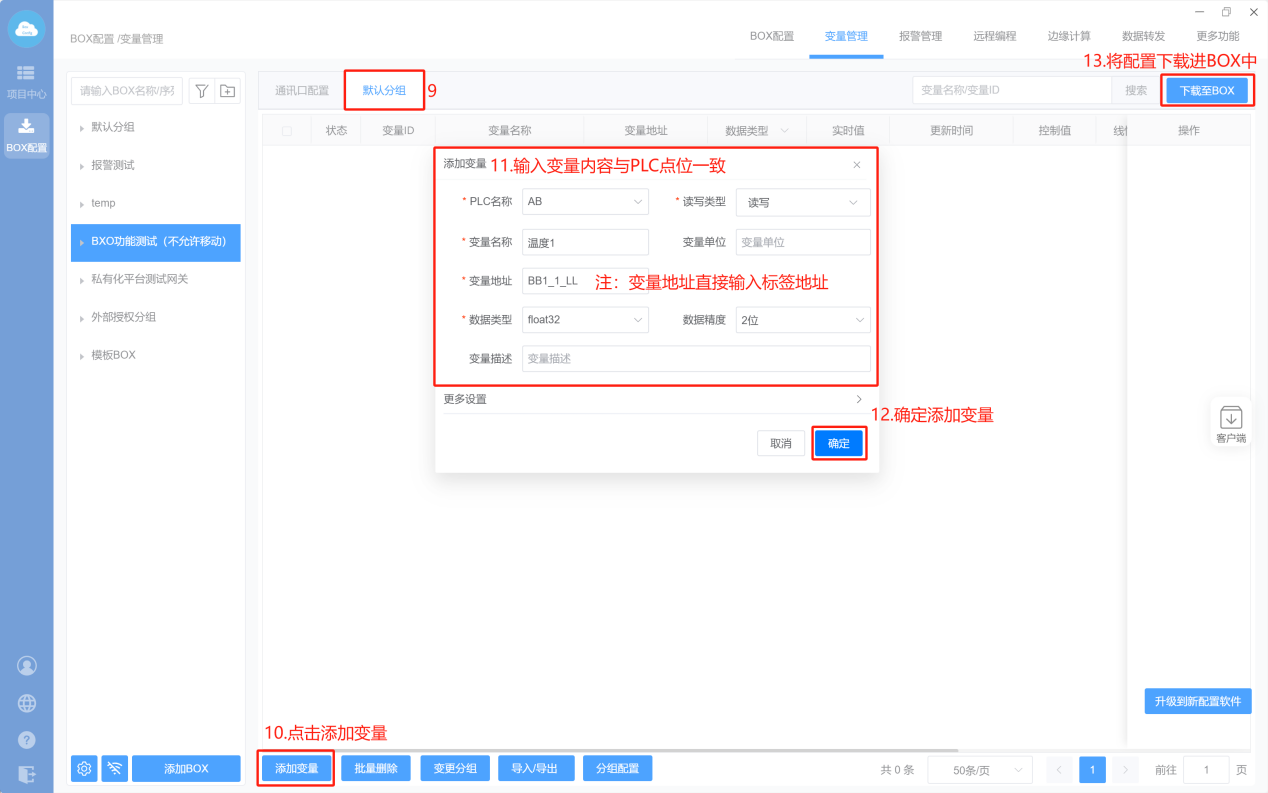

- 添加变量
- PLC
和BOX保持在一个网段，采用标签名进行通讯
