Modbbus通讯

采用modbus通讯协议可以和松下PLC通讯

通讯线缆

与PLC通讯的RS232接线方式
201系列	301系列	401系列	PLC端
RXD	RXD	RXD	2
TXD	TXD	TXD	3
GND	GND	GND	1

1. Box设置（注意：修改box参数，与PLC的串口参数保持一致）

2. 添加变量

3. PLC设置

Mewtocol协议串口通讯

注意：请将网关升级到3.5固件及以上

升级详细步骤见《固件升级》

通讯线缆

与PLC通讯的RS232接线方式
201系列	301系列	401系列	PLC端
RXD	RXD	RXD	2
TXD	TXD	TXD	3
GND	GND	GND	1

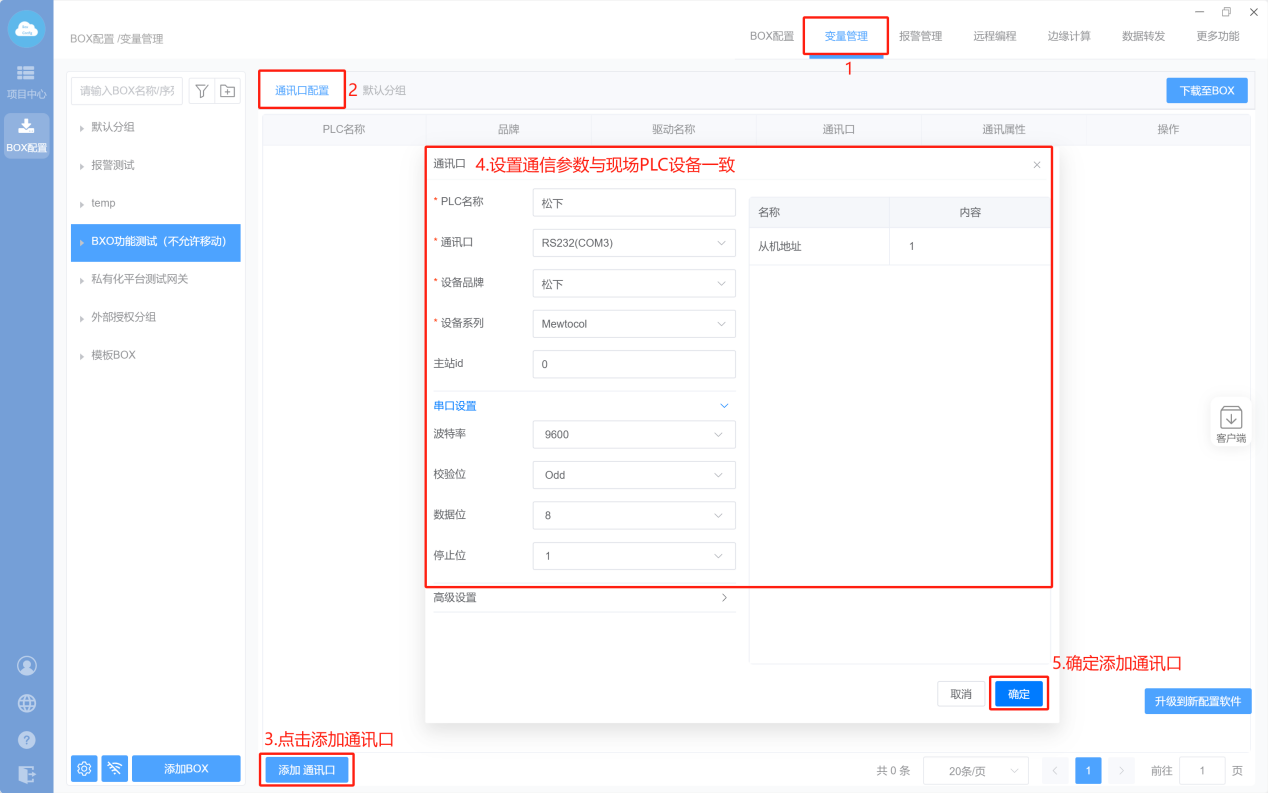

1. Box设置（注意：修改box参数，与PLC的串口参数保持一致）

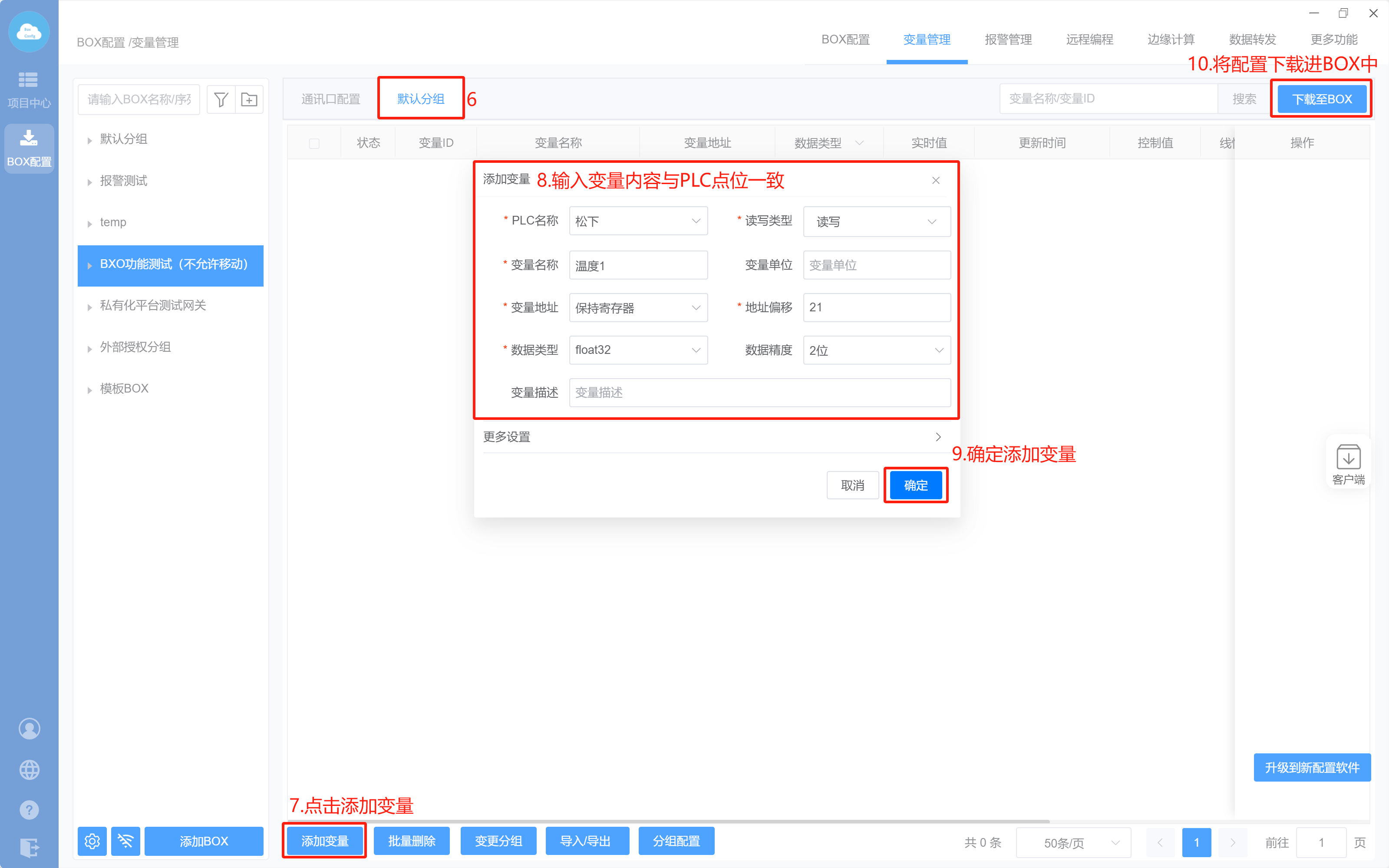

2. 添加变量

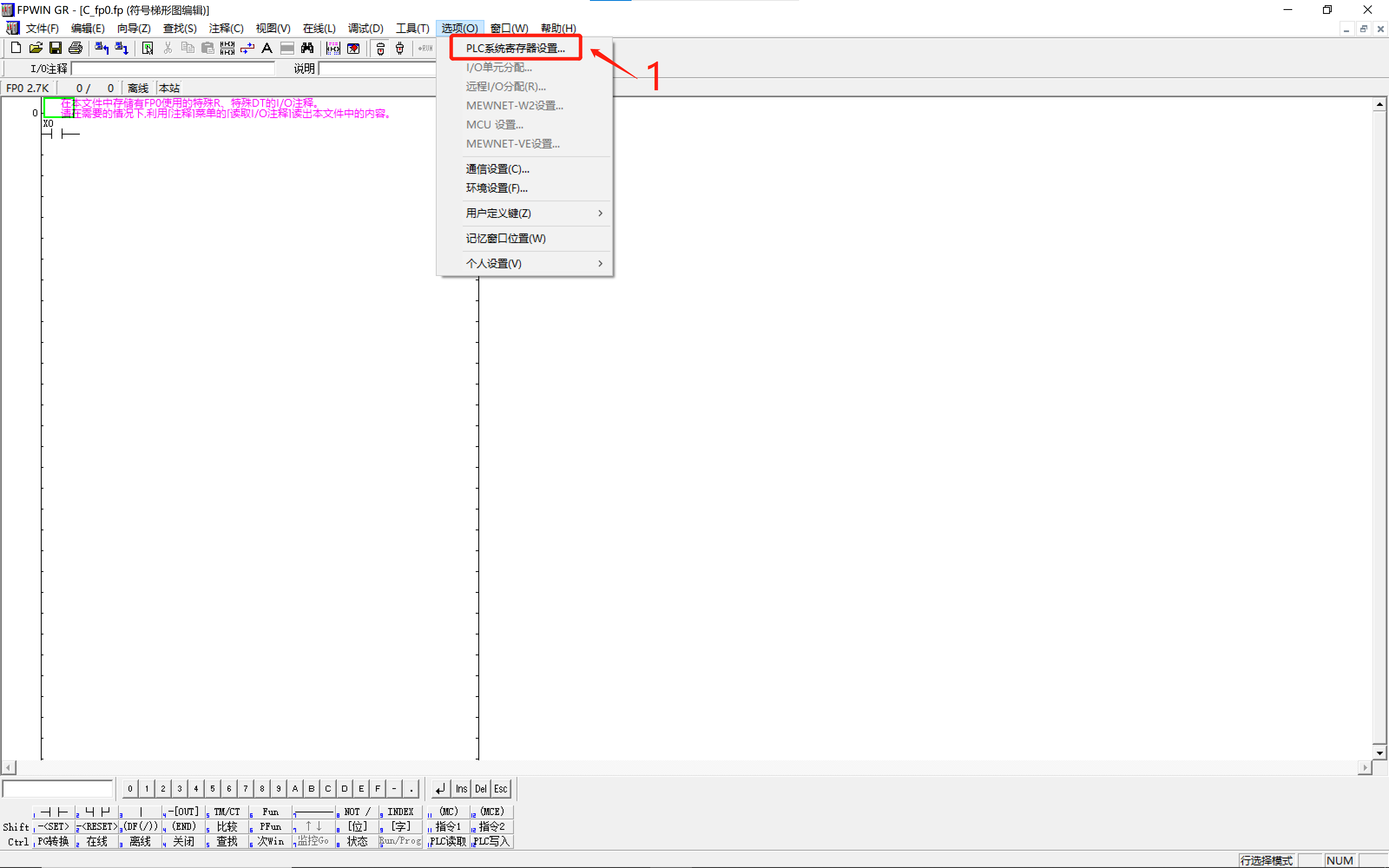

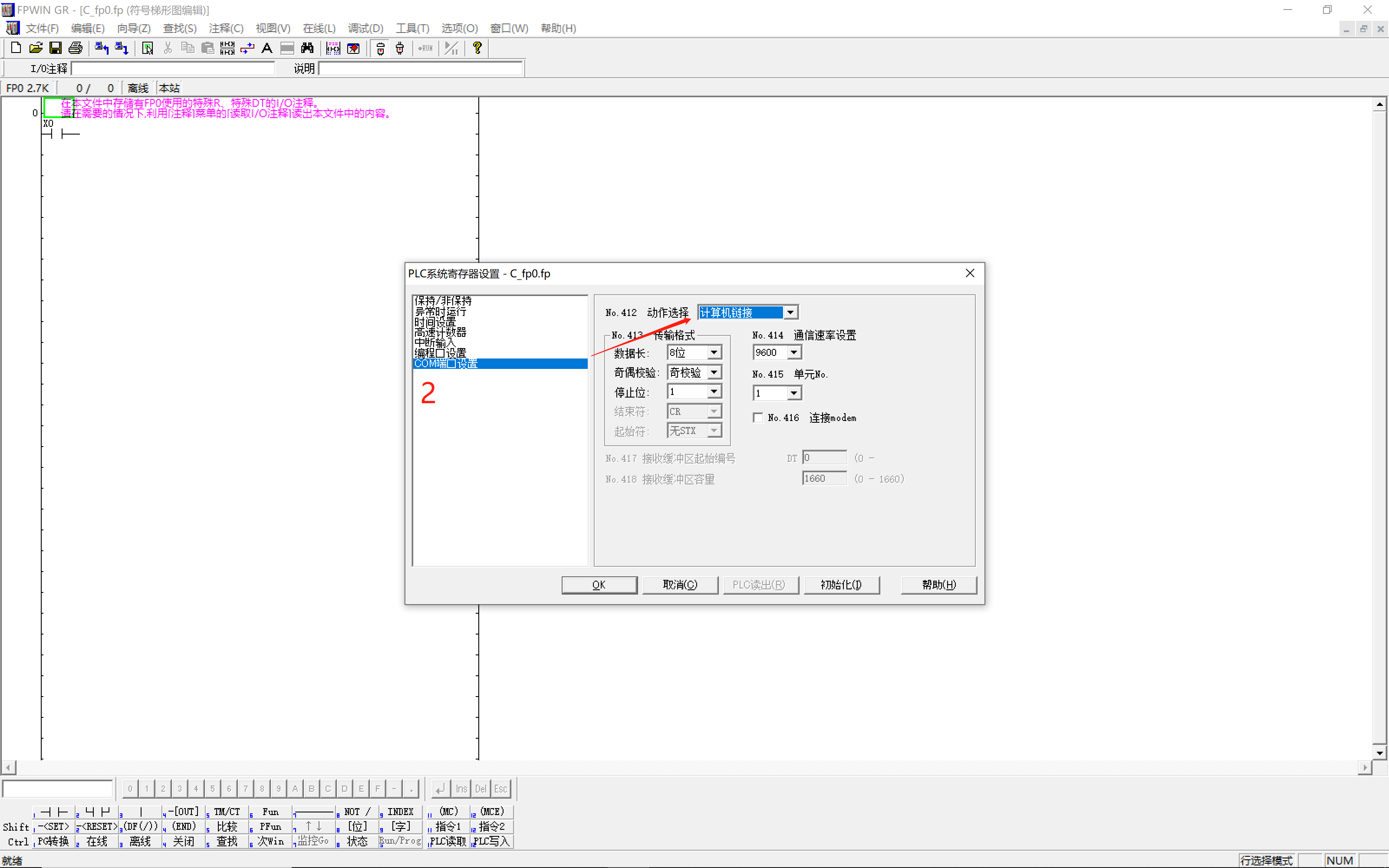

3. PLC设置

Mewtocol协议网口通讯

注意：请将网关升级到3.512816固件及以上

升级详细步骤见《固件升级》

通讯线缆：普通网线

1. Box设置（注意：修改box参数，与PLC保持在同一网段）

2. 添加通讯口

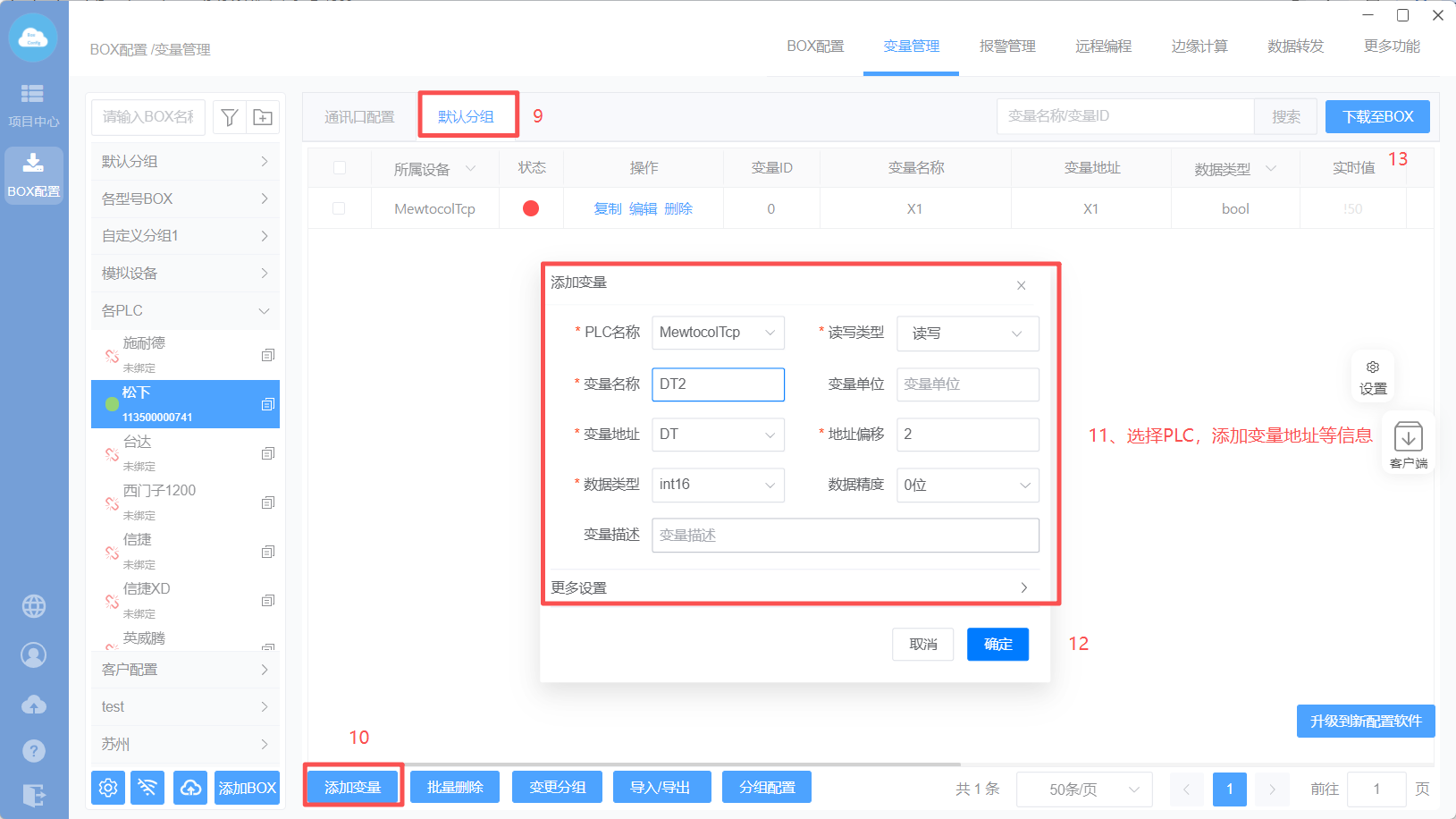

3. 添加变量

选择PLC，添加PLC变量地址信息后点击“下载至BOX”

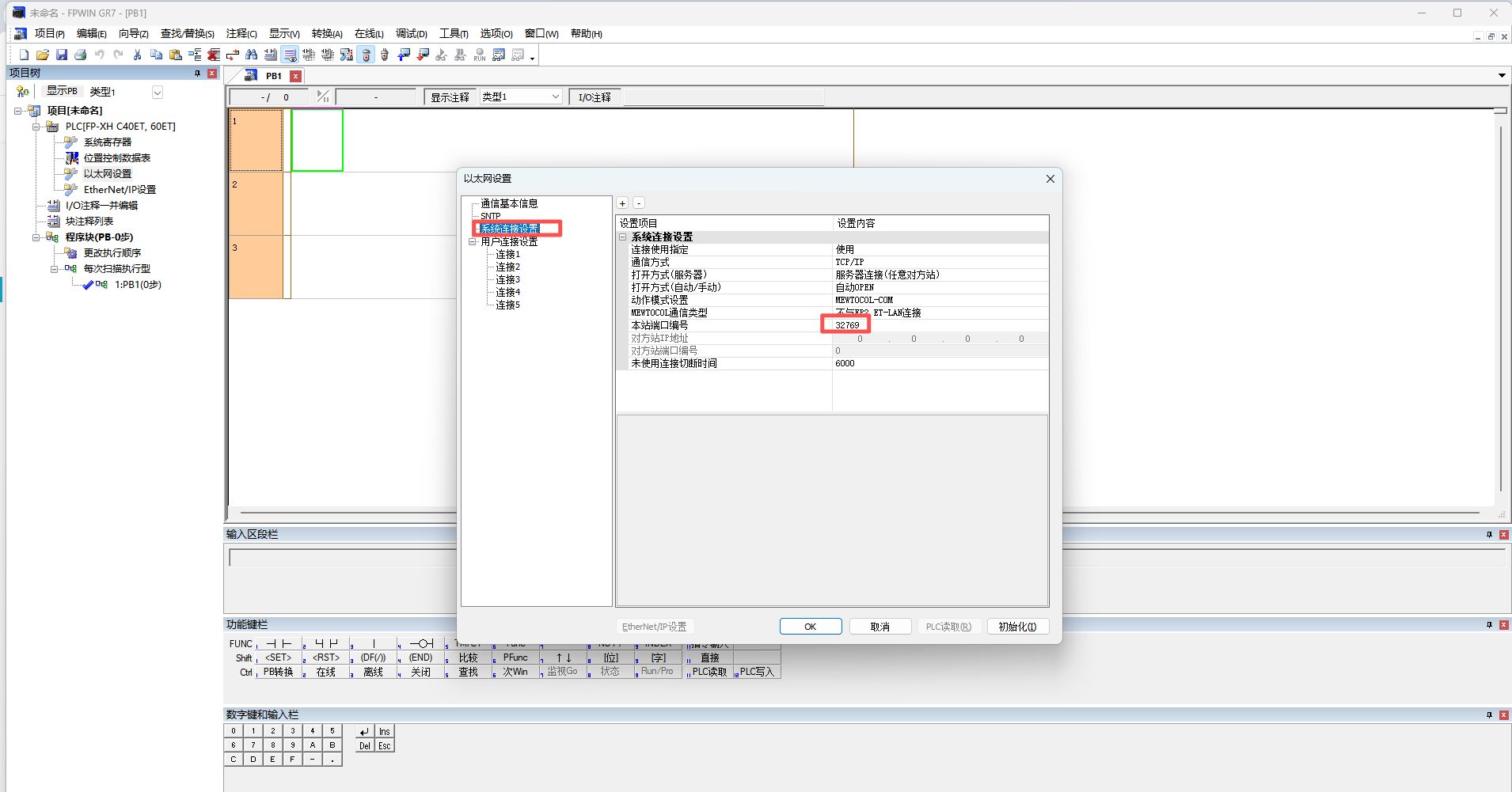

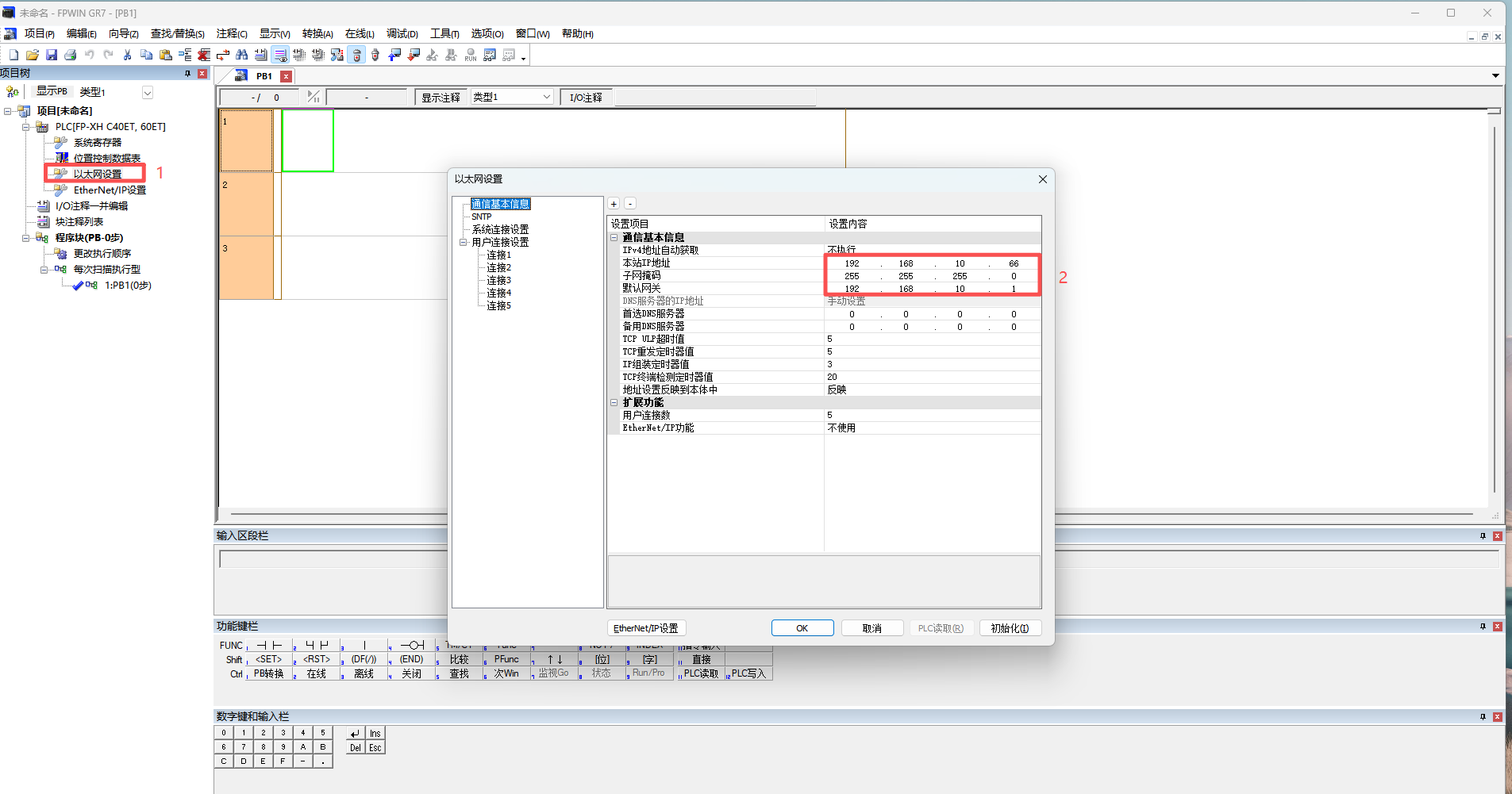

4. PLC设置

注意：系统连接只能和一个设备进行通讯，如果同时连了多个设备，需要使用连接1-5；BOX这边的端口和PLC里设置的端口保持一致就行
