功能说明：BOX采集 PLC 数据后，通过 Modbus 协议将数据传输至第三方软件。

数据流向：

PLC—＞BOX—＞触摸屏等设备以及第三方软件

本文仅介绍 BOX 与第三方软件对接的相关配置，PLC至BOX 的数据采集方法详见《各品牌 PLC 通讯说明》。

前提条件：

1、BOX固件版本需在3.5及以上；

2、BOX型号限定为 201、301、401，其中 201 型号的序列号需大于 112100006170。

Modbus TCP

本文以电脑端通过 Modbus Scan 工具读取 BOX 数据为例进行说明。

硬件接线及网络配置：

1. 采用网线将 BOX 的 LAN 口与电脑进行连接；

2. 将电脑的IP地址与BOX的LAN口IP地址设置为同一网段。

操作步骤：

添加Modbus转发协议—＞设置转发基础属性—＞添加转发变量—＞下载至BOX

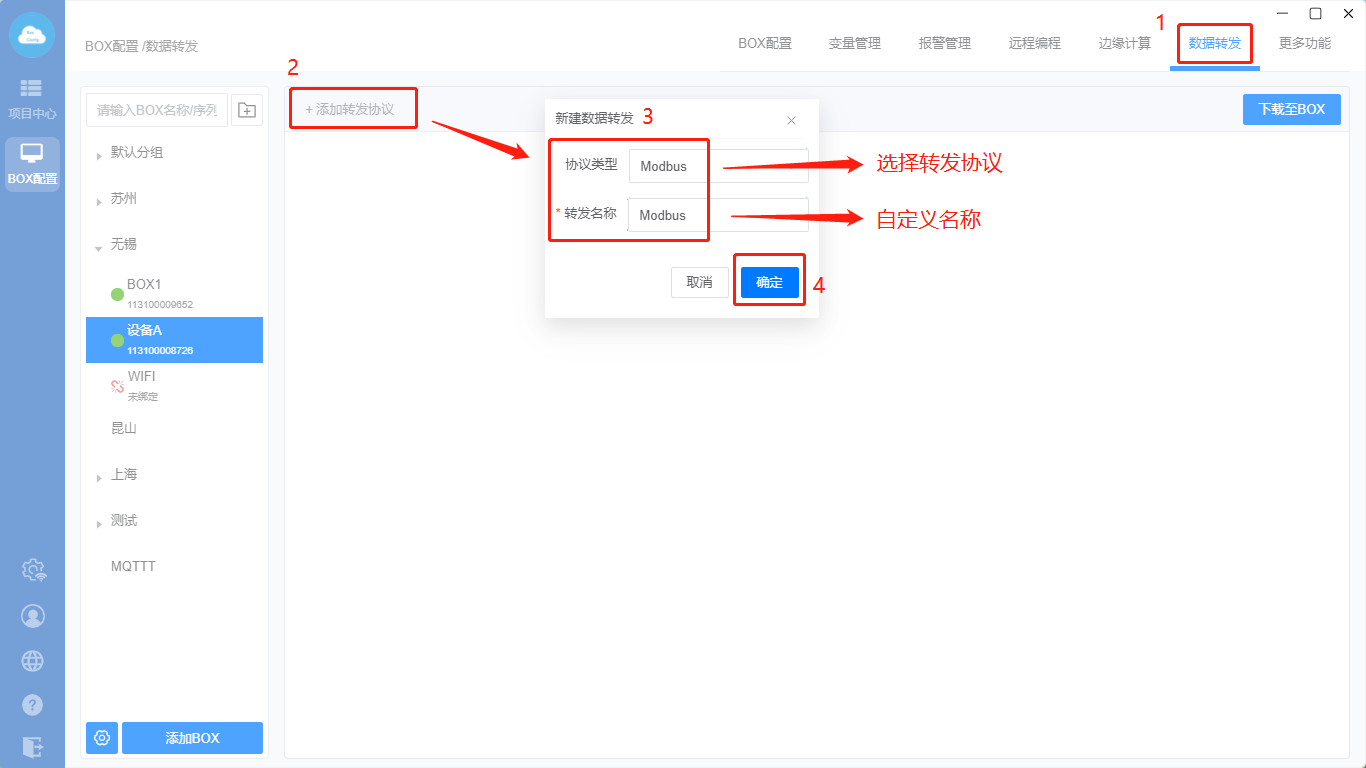

1. 添加Modbus转发协议

进入【BOX配置】选择对应的BOX—＞点击【数据转发】，点击“添加转发协议”，在弹出窗口中协议类型选择“Modbus”，转发名称自定义，然后点击“确定”

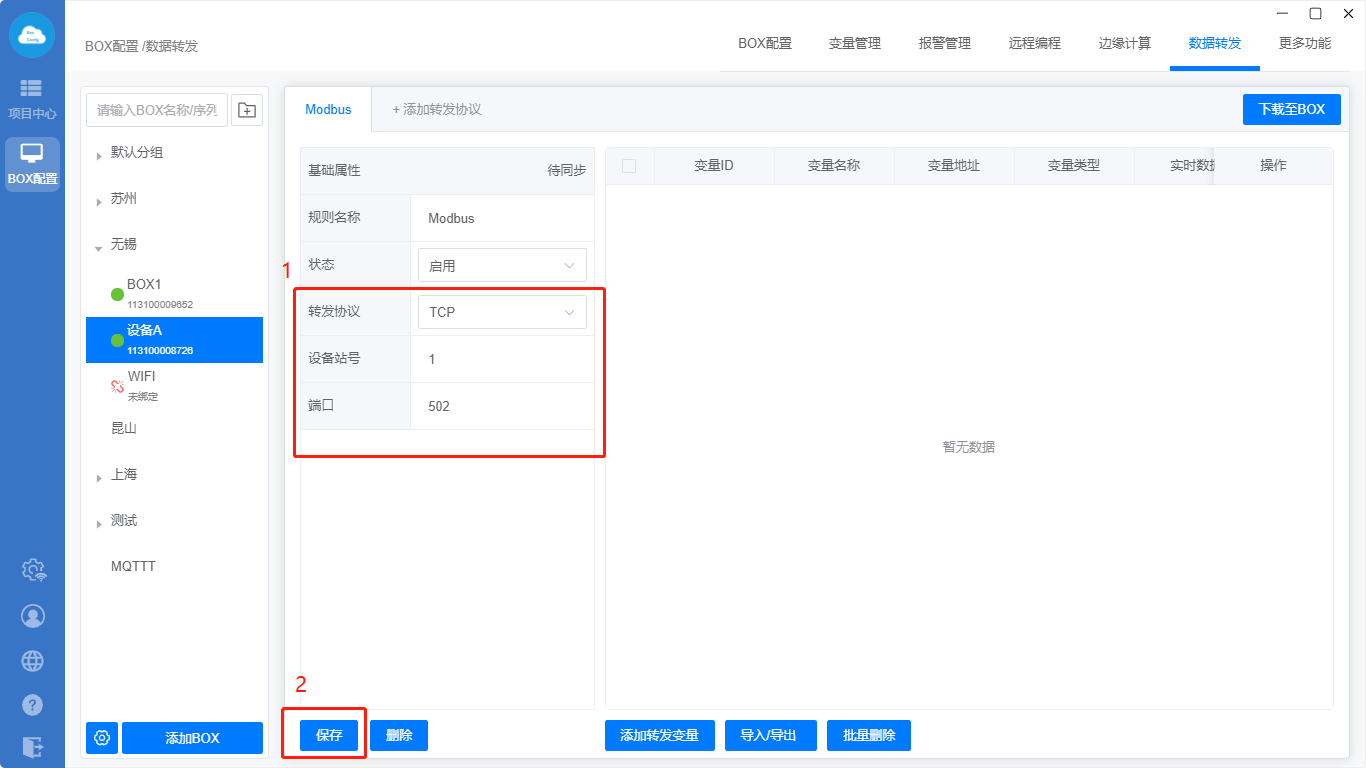

2. 设置转发基础属性

选择转发协议为“TCP”，端口默认502，然后点击保存。

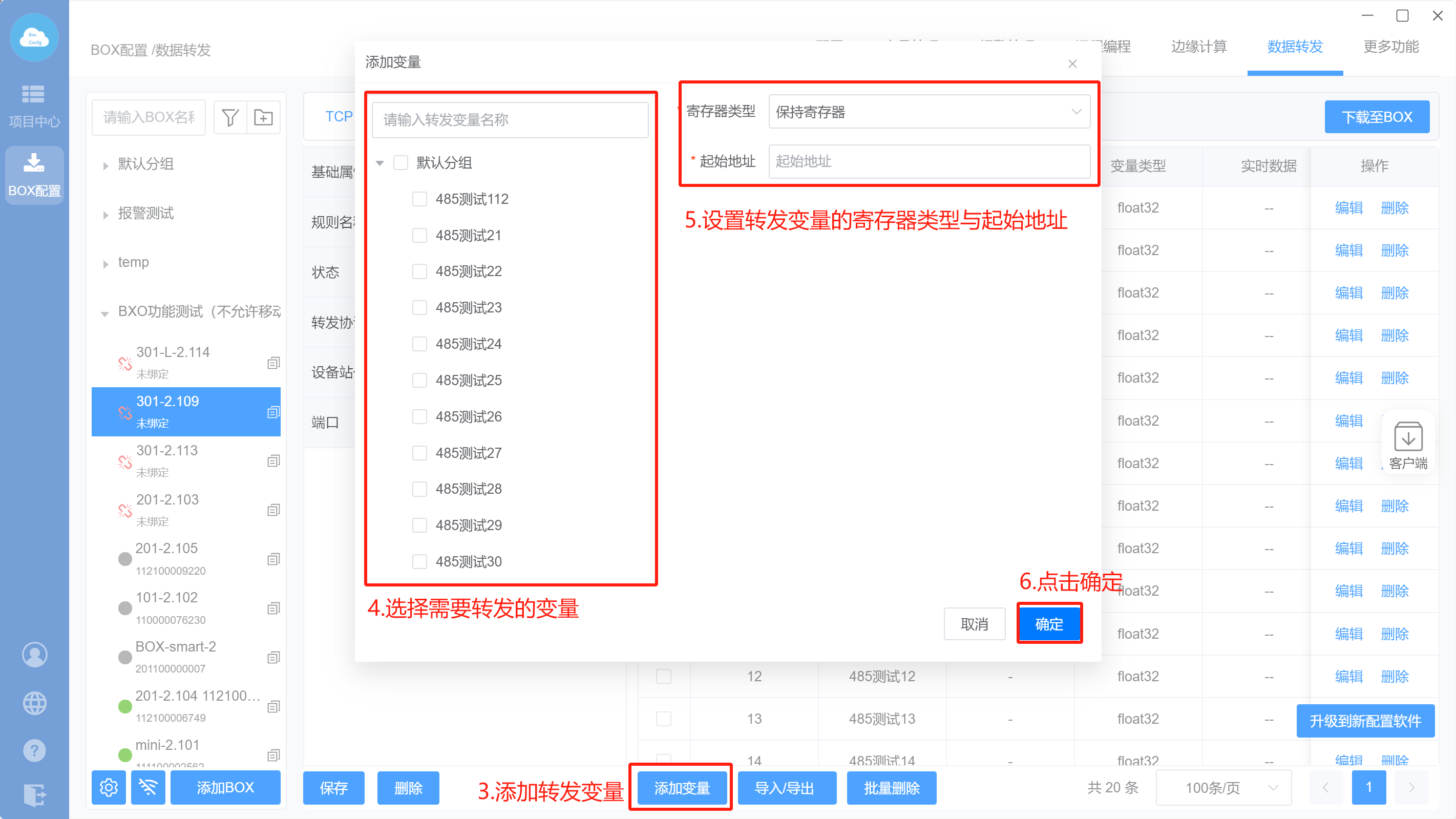

3. 添加转发变量

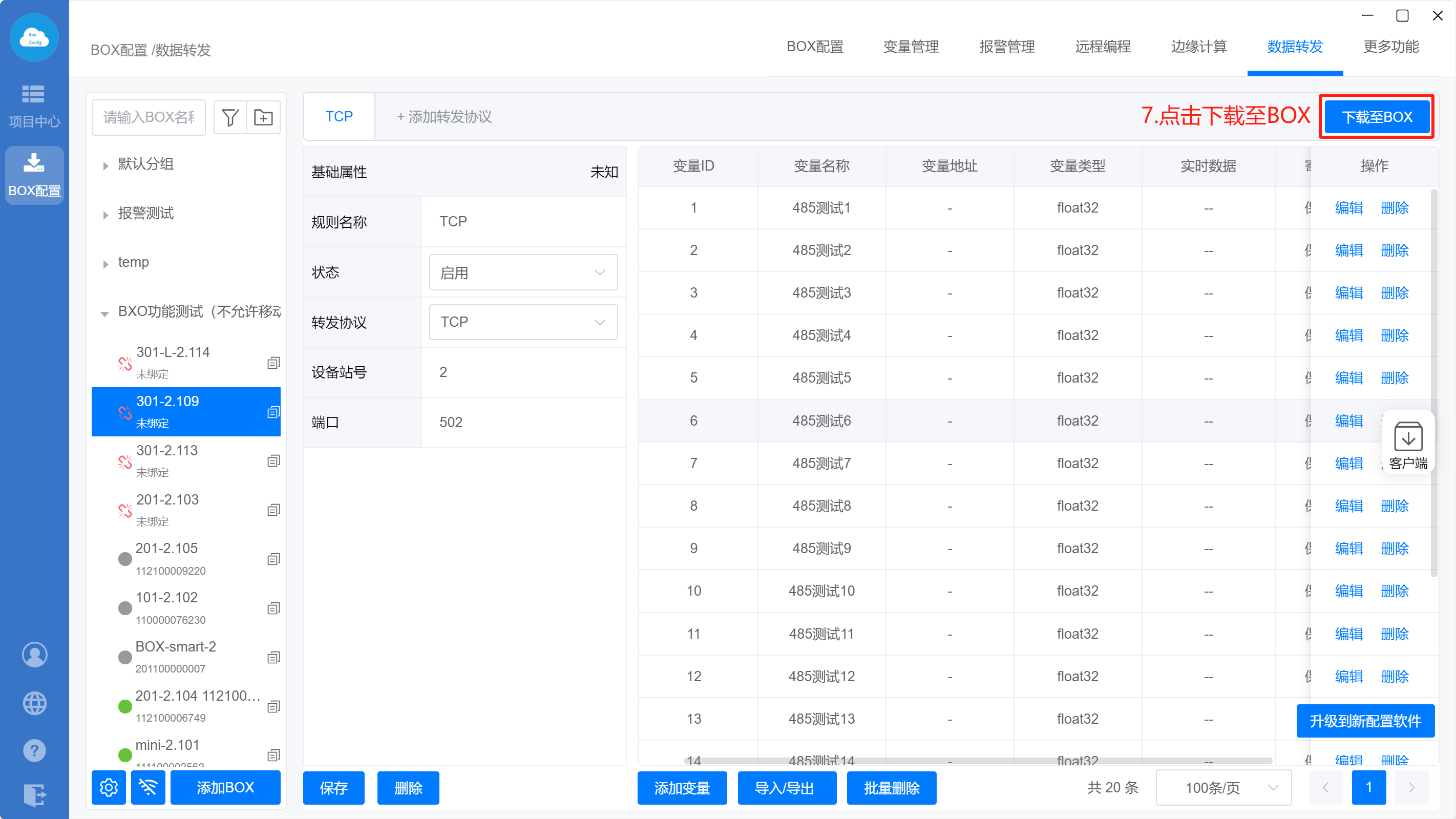

4. 添加后需要点击下载至BOX，如下图所示：

可查看每个变量转发的modbus地址，也可以进行二次修改

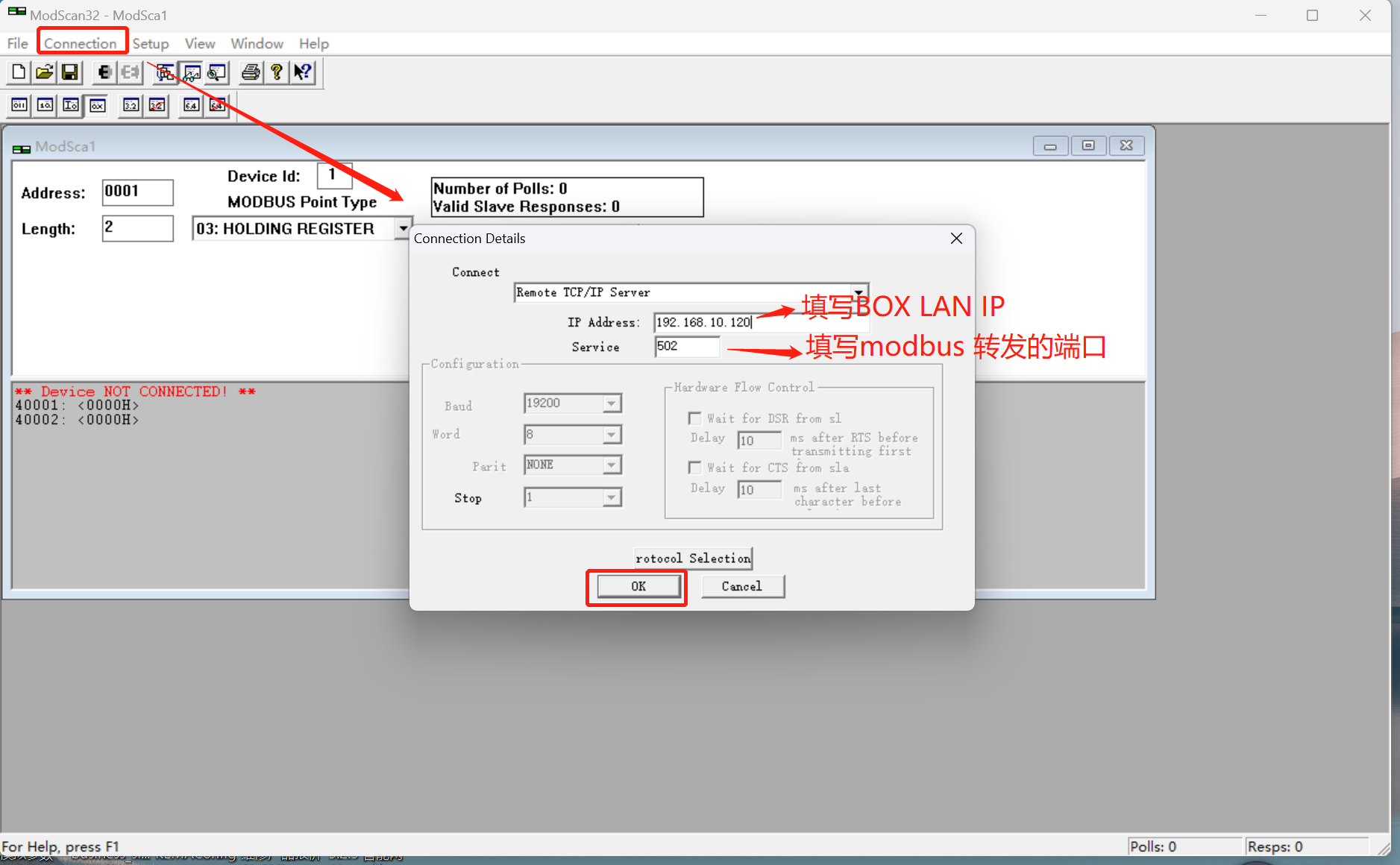

5. 触摸屏等设备以及第三方软件读modbus 变量。

本文以电脑端通过 Modbus Scan 工具读取数据为例，操作时需在 Modbus Scan 中填写 BOX 的 LAN 口 IP、数据转发端口及转发的 Modbus 地址。

Modbus RTU

本文以电脑端通过 Modbus Scan 工具读取 BOX 数据为例进行说明。

硬件接线：通过 USB 转串口模块，将 BOX 的 232 接口或 485 接口与电脑进行连接。

操作步骤：

添加Modbus转发协议—＞设置转发基础属性—＞添加转发变量—＞下载至BOX

1. 添加Modbus转发协议

进入【BOX配置】选择对应的BOX—＞点击【数据转发】，点击“添加转发协议”，在弹出窗口中协议类型选择“Modbus”，转发名称自定义，然后点击“确定”

2. 设置转发基础属性

选择转发协议为“RTU”，转发端口和串口参数后点击“保存”

注意：盒子的232或者485端口 不能同时用于读PLC数据和数据转发，要设置独立的端口用于数据转发。

3. 添加转发变量

4. 添加后需要点击下载至BOX如下图所示：

可查看每个变量转发的modbus地址，也可以进行二次修改

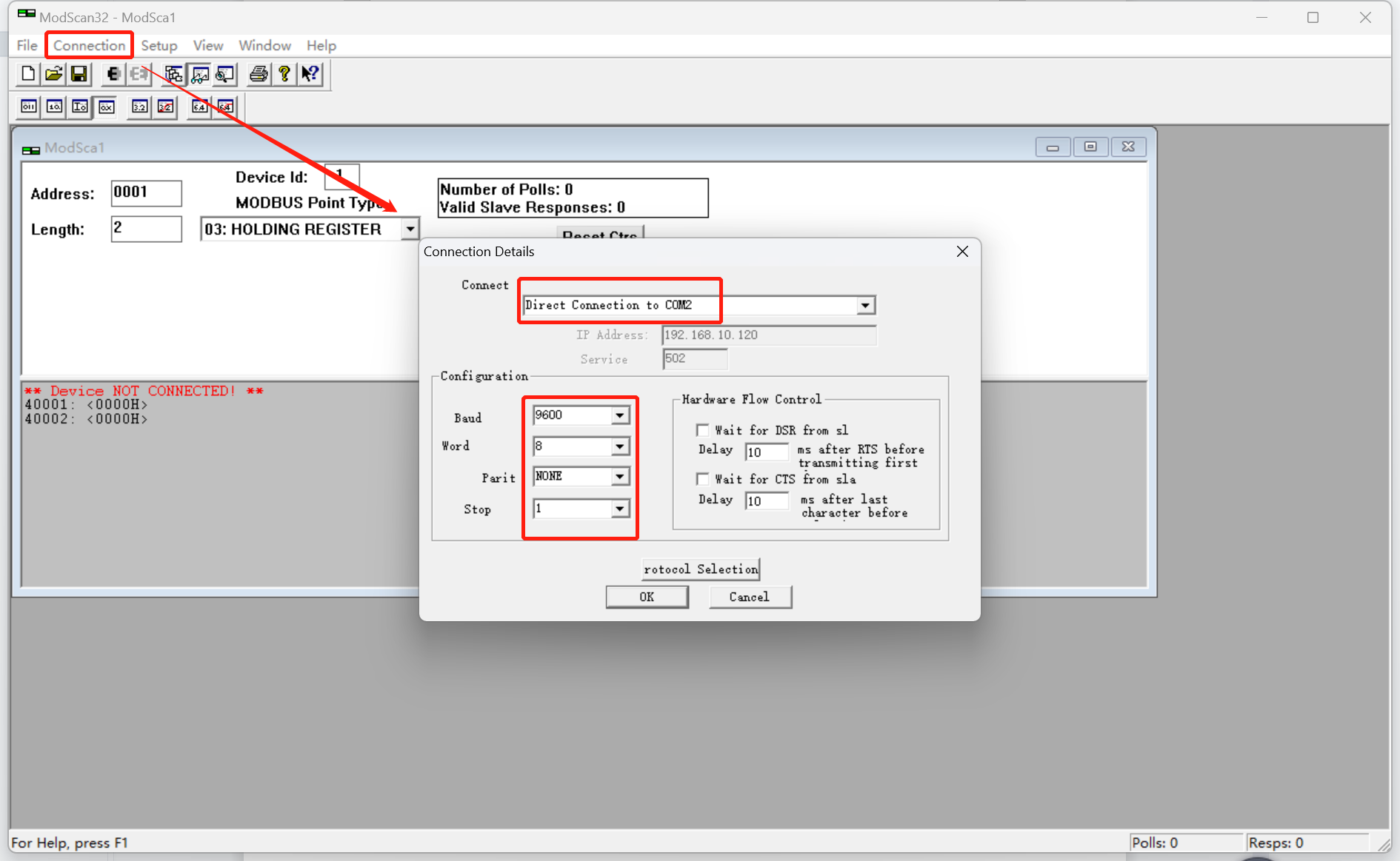

5. 触摸屏等设备以及第三方软件读modbus 变量。

本文以电脑端通过 Modbus Scan 工具读取数据为例，操作时需在软件中填写 USB 连接电脑后对应的端口号，并配置转发串口参数。
